Montage n°75 : Dent de herse.
Tracteur Percheron.
Assemblage du sixième support supérieur de l'amortisseur de dent de herse.
Montage : 75/1, 75/2 et 75/3.
Tracteur Percheron.

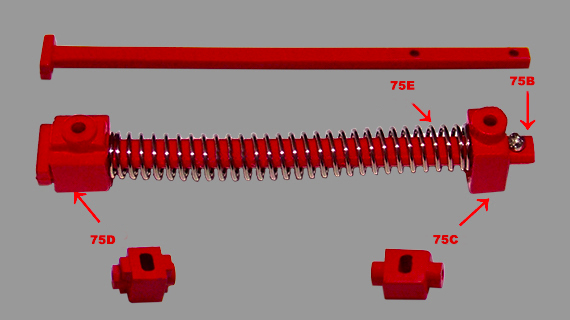

Assemblage de l'amortisseur de dent de herse.
- 75/B - Tige de l'amortisseur
- 75/C - Coulisseau d'articulation du bras de fixation
- 75/D - Cardan d'arrête et réglage tension ressort
- 75/D - Ressort
Montage : 75/4, 75/5 et 75/6.
Tracteur Percheron.

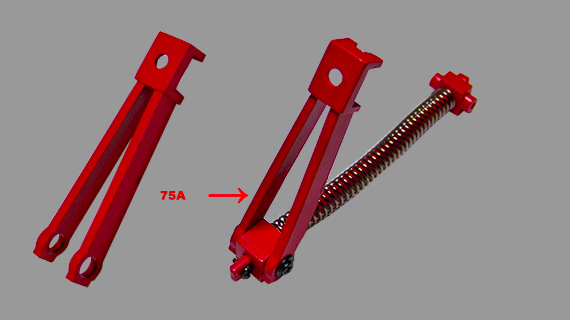

Assemblage du bras de fixation de l'amortisseur.
- 75/A - Bras de fixation de l'amortisseur
Liste des pièces n°75.
| 75/A | Bras de fixation de l'amortisseur | P | 1 |
| 75/B | Tige de l'amortisseur | P | 1 |
| 75/C | Coulisseau d'articulation du bras de fixation | P | 1 |
| 75/D | Cardan d'arrêt réglage tension ressort | P | 1 |
| 75/E | Ressort | M | 1 |
Liste des vis montage n°75.
| Vis KP | 1,5 x 3,0 mm | 2 |
| Vis SP | 1,5 x 3,0 x 4,5 mm | 3 |
Total des pièces du montage n°75.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 004 |
| Total pièces | 005 |
| Total vis | 005 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 004 |
| Pièces électriques | 006 |
| Pièces métalliques | 096 |
| Pièces plastiques | 234 |
| Total pièces | 332 |
| Total vis | 699 |
