Montage n°50 : Ventilateur.
Tracteur Percheron.
Assemblage des cadres de la herse, et du couvercle de la poulie de la courroie du ventilateur.
Montage : 50/1, 50/2 et 50/3.
Tracteur Percheron.
Assemblage des cadres de la herse.
- 48/A - Cadre de herse (1)
- 48/B - Cadre de herse (2)
Montage : 50/4 à 50/9.
Tracteur Percheron.

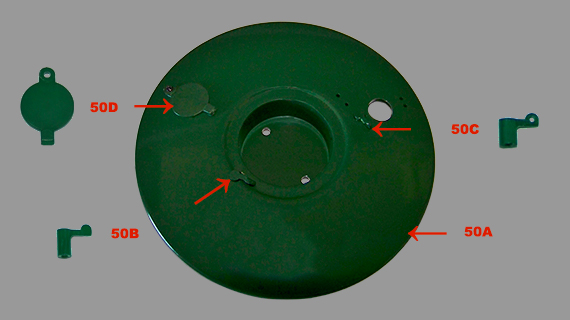

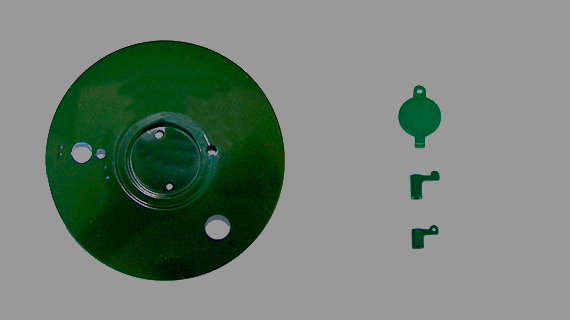

Assemblage du couvercle de la poulie et courroie de ventilation.
- 50/A - Couvercle de la poulie de la courroie du ventilateur
- 50/B - Verrou (1)
- 50/C - Verrou (2)
- 50/D - Couvercle de la tappe de visite
Liste des pièces n°50.
| 50/A | Couvercle de la poulie des courroie du ventilateur | P | 1 |
| 50/B | Verrou 1 | P | 1 |
| 50/C | Verrou 2 | P | 1 |
| 50/D | Couvercle de la trappe de visite | P | 1 |
Liste des vis montage n°50.
| Vis SP | 1,5 x 3,0 x 4,5 mm | 3 |
| Vis TP | 1,2 x 3,0 mm | 2 |
Total des pièces du montage n°50.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 004 |
| Total pièces | 004 |
| Total vis | 005 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 004 |
| Pièces électriques | 006 |
| Pièces métalliques | 071 |
| Pièces plastiques | 151 |
| Total pièces | 231 |
| Total vis | 510 |
