Montage n°43 : Prise de force.
Tracteur Percheron.
Assemblage du mécaniseme de prise de force sur le châssis.

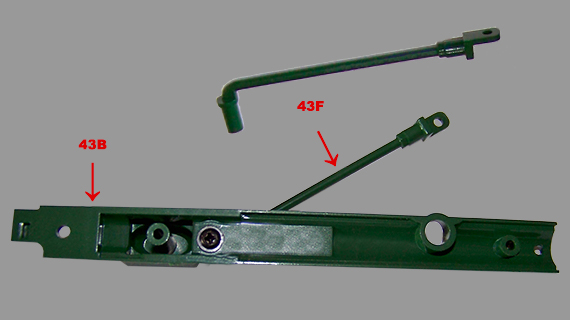

Montage : 43/1.
Tracteur Percheron.
Assemblage de la tige de commande de prise de force.
- 43/B - Demi-boîtier supérieur d'arbre de prise de force
- 43/F - Tige de commande de prise de force

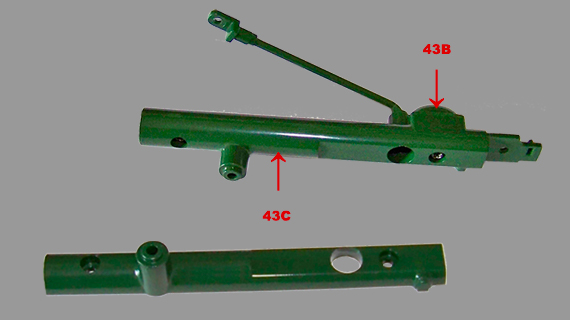

Montage : 43/2.
Tracteur Percheron.
Assemblage du demi-arbre de prise de force.
- 43/B - Demi-boîtier supérieur d'arbre de prise de force
- 43/C - Demi-boîtier inférieur d'arbre de prise de force

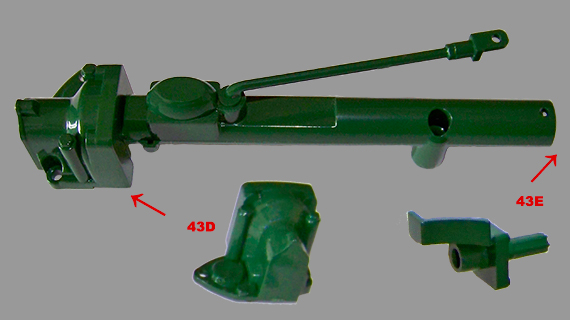

Montage : 43/3 et 43/4.
Tracteur Percheron.
Montage du carter du cardan de prise de force.
- 43/D - Carter avant de cardan de prise de force
- 43/E - Prise de force

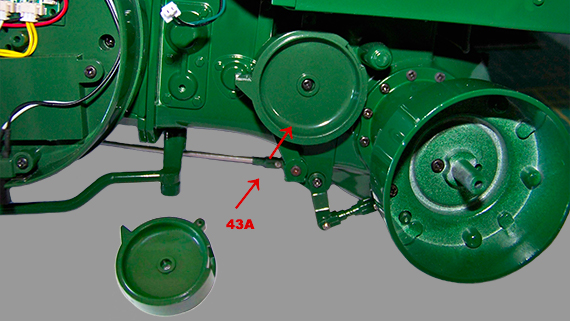

Montage : 43/5 et 43/6.
Tracteur Percheron.
Montage du volant de prise de force.
- 43/A - Volant de prise de force

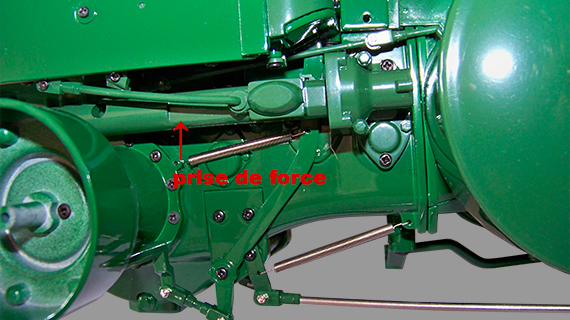

Montage : 43/7 à 43/12.
Tracteur Percheron.
Montage du cardan de prise de force sur le châssis tracteur.

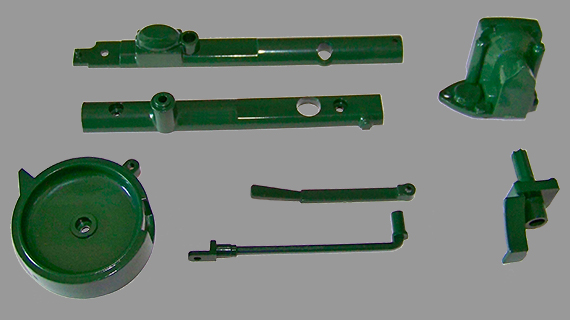

Liste des pièces n°43.
| 43/A | Volant de prise de force | P | 1 |
| 43/B | Demi-boîter supérieur d'arbre de prise de force | P | 1 |
| 43/C | Demi-boîter inférieur d'arbre de prise de force | P | 1 |
| 43/D | Carter avant de cardan de prise de force | P | 1 |
| 43/E | Prise de force | P | 1 |
| 43/F | Tige de commande de prise de force | P | 1 |
| 43/G | Levier de commande de prise de force | P | 1 |
Liste des vis montage n°43.
| Vis BM | 2,3 x 5,0 mm | 4 |
| Vis MM | 2,3 x 7,0 mm | 2 |
| Vis TM | 1,7 x 7,0 mm | 2 |
| Vis FP | 2,3 x 5,0 mm | 4 |
| Vis IP | 1,7 x 5,0 mm | 3 |
| Vis RP | 1,7 x 3,0 x 5,0 mm | 2 |
Total des pièces du montage n°43.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 007 |
| Total pièces | 007 |
| Total vis | 017 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 003 |
| Pièces électriques | 006 |
| Pièces métalliques | 063 |
| Pièces plastiques | 140 |
| Total pièces | 212 |
| Total vis | 447 |
