Montage n°33 : Tableau de bord (2).

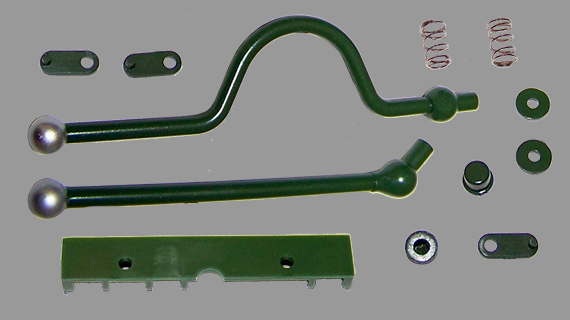

Tracteur Percheron.
Assemblage du levier de vitesses, sur le tableau de bord du poste de comduite.
Montage : 33/1, 33/2 et 33/3.

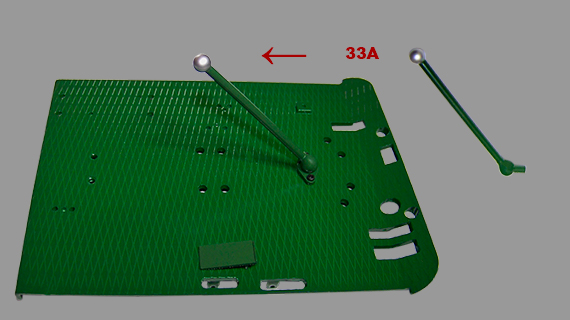

Tracteur Percheron.
Montage du levier de vitesses sur le plancher de conduite
- 33/A - Levier de vitesses (1)
Montage : 33/4, 33/5 et 33/6.

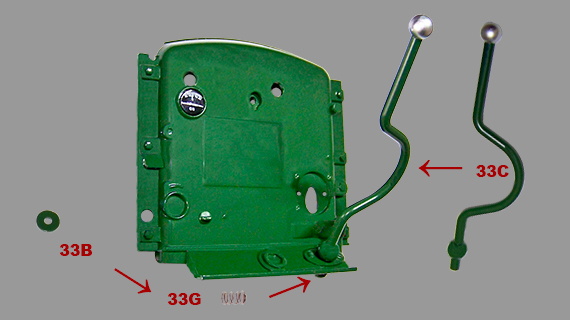

Tracteur Percheron.
Montage du levier de vitesses sur le poste de conduite
- 33/C - Levier de vitesses (2)
- 33/B - Rondelle
- 33/G - Ressort
Montage : 33/7 à 33/13.

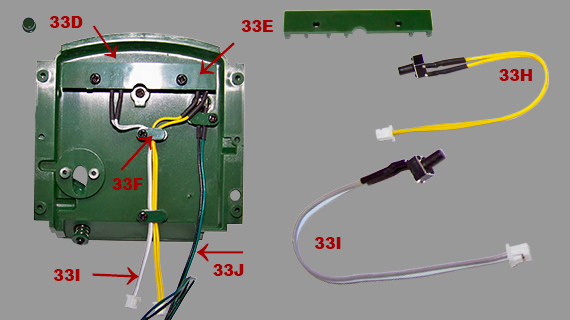

Tracteur Percheron.
Montage des câbles électrique sur la planche de bord de conduite
- 33/D - Bouton
- 33/E - Cale des boutons
- 33/F - Clips
- 33/H - Interrupteur câblé (Jaune)
- 33/I - Interrupteur câblé (Gris/blanc)
- 33/J - Led câblée (Vert/noir)
Liste des pièces n°33.
| 33/A | Levier de vitesses réf 1 | P | 1 |
| 33/B | Rondelle | P | 2 |
| 33/C | Levier de vitesses réf 2 | P | 1 |
| 33/D | Bouton de commande | P | 2 |
| 33/E | Cale arrière de bouton | P | 1 |
| 33/F | Clip | P | 3 |
| 33/G | Ressort | M | 2 |
| 33/H | Interrupteur câblé 1 | E | 1 |
| 33/I | Interrupteur câblé 2 | E | 1 |
| 33/J | Led câblée | E | 1 |
Liste des vis montage n°33.
| Vis BP | 1,7 x 4,0 mm | 3 |
| Vis FP | 2,3 x 5,0 mm | 3 |
| Vis YP | 1,7 x 3,0 mm | 4 |
Total des pièces du montage n°33.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 003 |
| Pièces métalliques | 002 |
| Pièces plastiques | 010 |
| Total pièces | 015 |
| Total vis | 010 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 003 |
| Pièces électriques | 006 |
| Pièces métalliques | 050 |
| Pièces plastiques | 108 |
| Total pièces | 152 |
| Total vis | 347 |
