Montage n°30 : Support de roue arrière.
Tracteur Percheron.
Montage des cadres supports de la roue arrière droite et les bielles de commande.
Montage : 30/1, 30/2 et 30/3.
Tracteur Percheron.

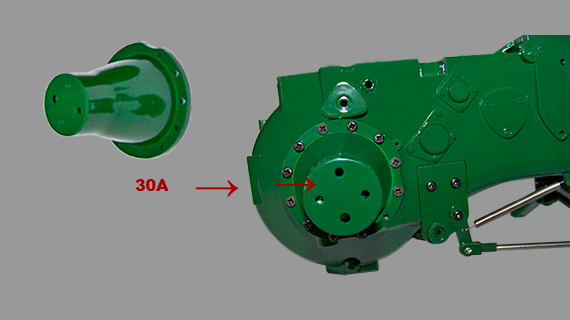

Montage du cadre support de roue arrière droite
- 30/A - Cadre intérieur de roue droite
Montage : 30/4.
Tracteur Percheron.

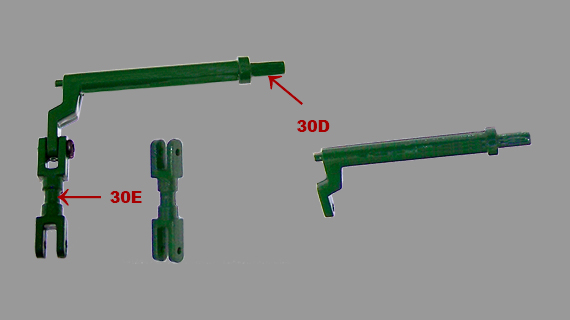

Montage de la bielle.
- 30/D - Bielle (7)
- 30/E - Bielle (8)
Montage : 30/5.
Tracteur Percheron.

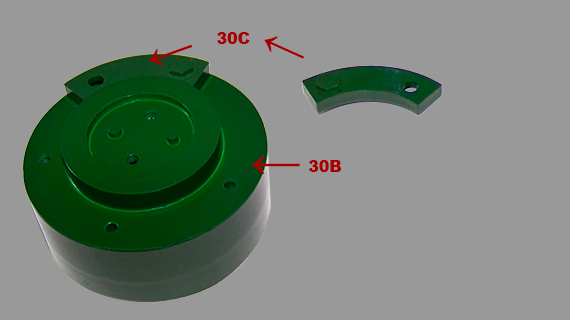

Assemblage du cadre de roue.
- 30/B - Cadre de roue
- 30/C - Cadre de roue
Montage : 30/6 à 30/10.
Tracteur Percheron.

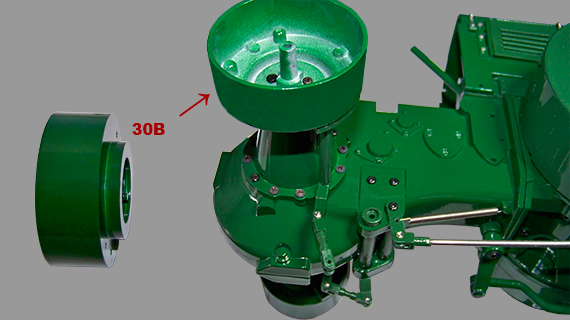

Assemblage du support de cadre de roue, et des bielles sur le châssis.
- 30/B - Cadre de roue
Liste des pièces n°30.
| 30/A | Cadre intérieur de roue droite | M | 1 |
| 30/B | Cadre intérieur de roue droite | M | 1 |
| 30/C | Cadre de roue | P | 1 |
| 30/D | Bielle réf 7 | P | 1 |
| 30/E | Bielle réf 8 | P | 1 |
Liste des vis montage n°30.
| Vis BM | 2,3 x 5,0 mm | 3 |
| Vis NM | 2,3 x 7,0 mm | 14 |
| Vis EP | 1,7 x 6,0 mm | 3 |
| Vis HP | 2,3 x 4,0 mm | 2 |
Total des pièces du montage n°30.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 003 |
| Total pièces | 005 |
| Total vis | 022 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 003 |
| Pièces électriques | 003 |
| Pièces métalliques | 047 |
| Pièces plastiques | 092 |
| Total pièces | 145 |
| Total vis | 332 |
