Montage n°29 : Roue arrière.
Tracteur Percheron.
Montage des cadres supports, de la roue arrière gauche et les bielles de commande.
Montage : 29/1, 29/2 et 29/3.
Tracteur Percheron.

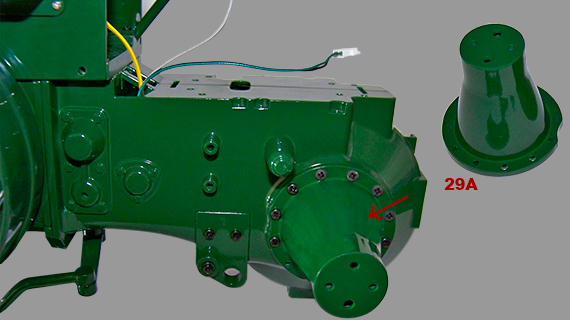

Montage du cadre support de roue arrière gauche
- 29/A - Cadre intérieur de roue gauche
Montage : 29/4.
Tracteur Percheron.

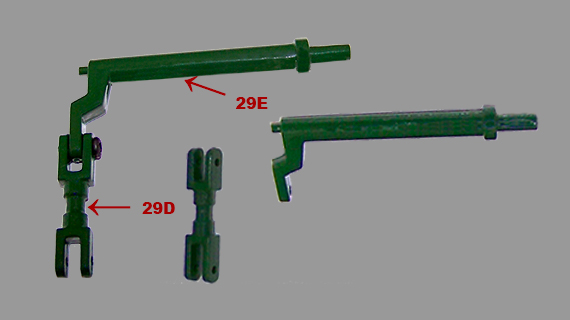

Montage du la bielle.
- 29/D - Bielle (7)
- 29/E - Bielle (8)
Montage : 29/5 à 29/11.
Tracteur Percheron.

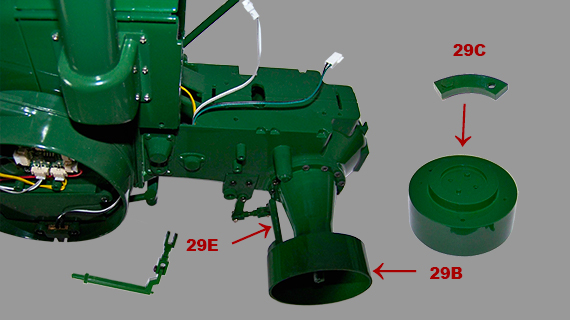

Montage du cadre extérieur de la roue gauche et des bielles.
- 29/B - Cadre de roue
- 29/D - + 29/E Bielles
- 29/C - Cadre de roue
Liste des pièces n°29.
| 29/A | Cadre intérieur de roue gauche | M | 1 |
| 29/B | Cadre extérieur de roue gauche | M | 1 |
| 29/C | Cadre de roue | P | 1 |
| 29/D | Bielle réf 7 | P | 1 |
| 29/E | Bielle réf 8 | P | 1 |
Liste des vis montage n°29.
| Vis BM | 2,3 x 5,0 mm | 3 |
| Vis NM | 2,3 x 7,0 mm | 14 |
| Vis EP | 1,7 x 6,0 mm | 3 |
| Vis HP | 2,3 x 4,0 mm | 2 |
Total des pièces du montage n°29.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 003 |
| Total pièces | 005 |
| Total vis | 022 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 003 |
| Pièces électriques | 003 |
| Pièces métalliques | 045 |
| Pièces plastiques | 089 |
| Total pièces | 140 |
| Total vis | 310 |
