Montage n°22 : Échappement.
Tracteur Percheron.
Assemblage de l'échappement et de la plaque d'immatriculation.
Montage : 22/1 et 22/2.
Tracteur Percheron.

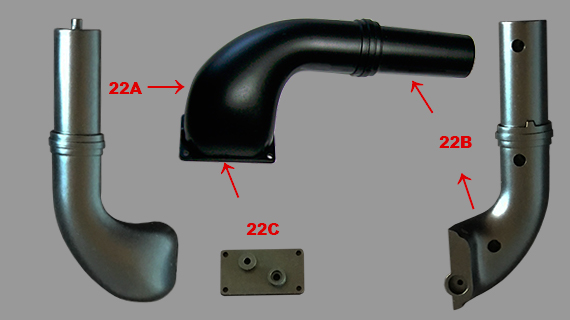

Assemblage du tuyau d'échappement.
- 22/A - Échappement (1)
- 22/B - Échappement (2)
- 22/C - Embase du tuyeau d'échappement
Montage : 22/3.
Tracteur Percheron.

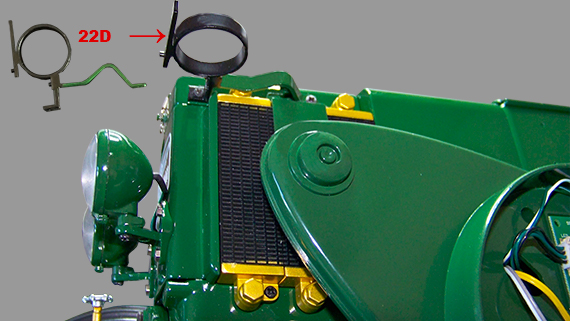

Montage du support d'échappement sur le radiateur de refroidissement.
- 22/D Support déchappement
Montage : 22/4 et 22/5.
Tracteur Percheron.

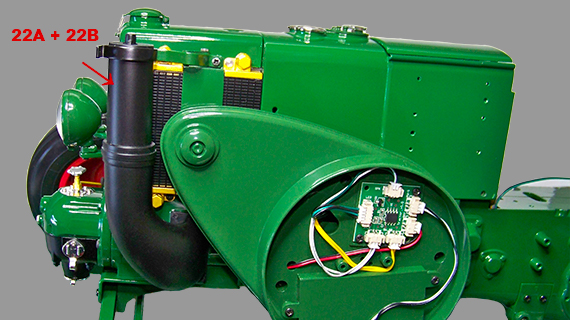

Montage du tuyau d'échappement.
- 22/A + 22/B Tuyau d'échappement
Montage : 22/6 et 22/7.
Tracteur Percheron.

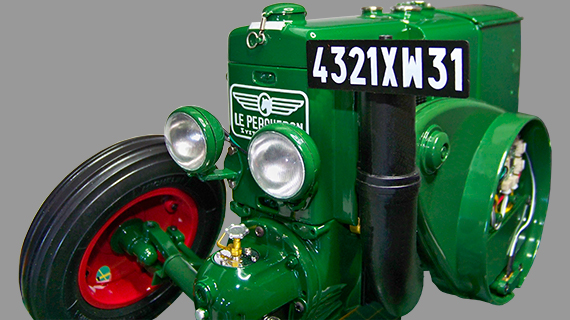

Montage de la plaque d'immatriculation.

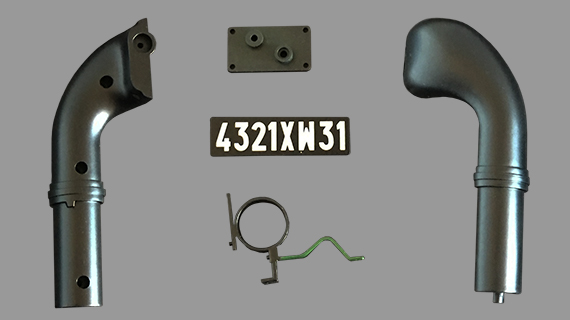

Liste des pièces n°22.
| 22/A | Demi-tuyau d'échappement bas réf 1 |
P | 1 |
| 22/B | Demi-tuyau d'échappement bas réf 2 |
P | 1 |
| 22/C | Embasse du tuyau d'échappement | M | 1 |
| 22/D | Support d'échappement et de plaque | P | 1 |
| 22/E | Plaque d'immatriculation | P | 1 |
Liste des vis montage n°22.
| Vis TM | 1,7 x 7,0 mm | 2 |
| Vis UM | 1,5 x 5,0 mm | 6 |
| Vis BP | 1,7 x 4,0 mm | 2 |
| Vis FP | 2,3 x 5,0 mm | 6 |
Total des pièces du montage n°22.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 004 |
| Total pièces | 005 |
| Total vis | 016 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 003 |
| Pièces électriques | 000 |
| Pièces métalliques | 042 |
| Pièces plastiques | 071 |
| Total pièces | 116 |
| Total vis | 239 |
