Montage n°20 : Réservoir de carburant.
Tracteur Percheron.
Assemblage des bouchons du réservoir de carburant, fixation des attaches du capot moteur.
Montage : 20/1, 20/2 et 20/3.
Tracteur Percheron.

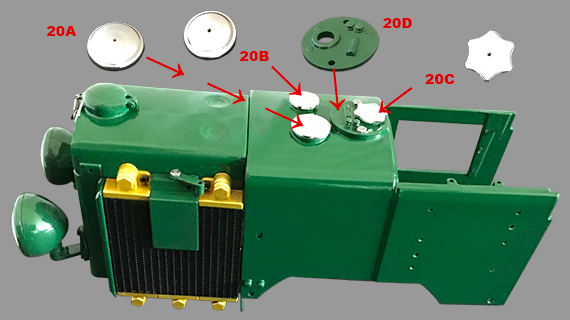

Assemblage de l'embase des bouchons du réservoir de carburant.
- 20/A - Bouchon du réservoir (1)
- 20/B - Bouchon du réservoir (2)
- 20/C - Bouchon du réservoir (3)
- 20/D - Embase des bouchons
Montage : 20/4.
Tracteur Percheron.

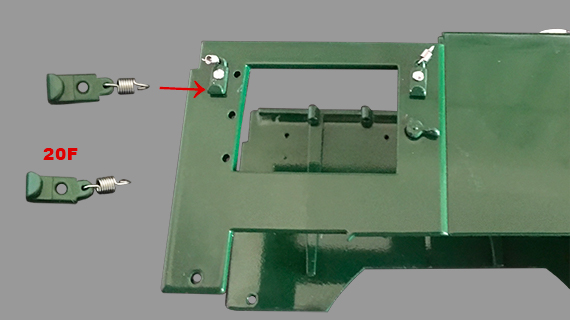

Montage des deux attaches côté réservoir.
- 20/F - Attache à ressort

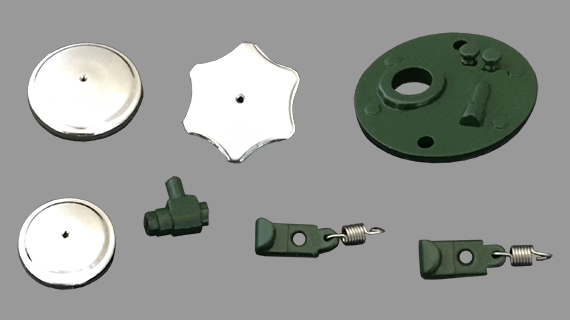

Liste des pièces n°20.
| 20/A | Bouchon du réservoir de carburant 1 | P | 1 |
| 20/B | Bouchon du réservoir de carburan 2 | P | 1 |
| 20/C | Bouchon du réservoir de carburant 3 | P | 1 |
| 20/D | Embase des bouchons du réservoir de carburant | P | 1 |
| 20/E | Raccord de tuyau | P | 1 |
| 20/F | Attaches avec ressort | M | 2 |
Liste des vis montage n°20.
| Vis UM | 1,5 x 3,0 mm | 5 |
| Vis PP | 2,0 x 4,0 x 6,0 mm | 3 |
| Vis VP | 2,0 x 4,0 mm | 2 |
Total des pièces du montage n°20.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 005 |
| Total pièces | 007 |
| Total vis | 010 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 003 |
| Pièces électriques | 000 |
| Pièces métalliques | 037 |
| Pièces plastiques | 067 |
| Total pièces | 107 |
| Total vis | 189 |
