Montage n°17 : Radiateur de refroidissement.
Tracteur Percheron.
Assemblage du radiateur de refroidissement côté gauche, et montage sur la façade avant.
Montage : 17/1.
Tracteur Percheron.

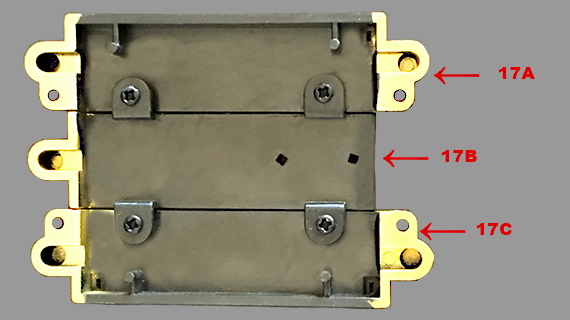

Assemblage des trois éléments du radiateur de refroidissement.
- 17/A - Élément du radiateur (1)
- 17/B - Élément du radiateur (2)
- 17/C - Élément du radiateur (3)
Montage : 17/2 et 17/3.
Tracteur Percheron.

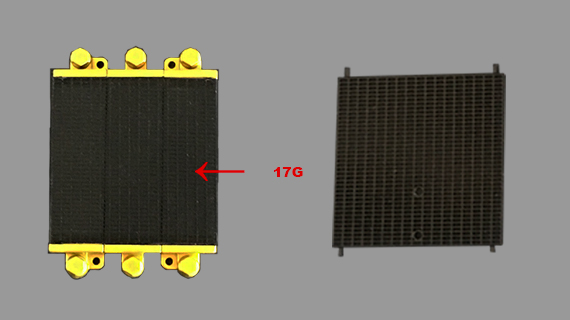

Montage de la grille du radiateur de refroidissement moteur.
- 17/G Grille du radiateur
Montage : 17/4 - et 17/5.
Tracteur Percheron.

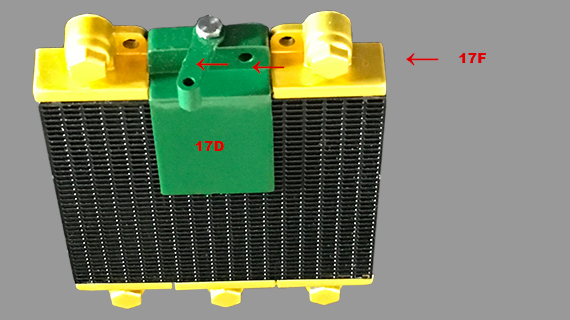

Assemblage de la plaque de protection du radiateur.
- 17/D - Plaque de protection du radiateur
- 17/F - Patte du radiateur

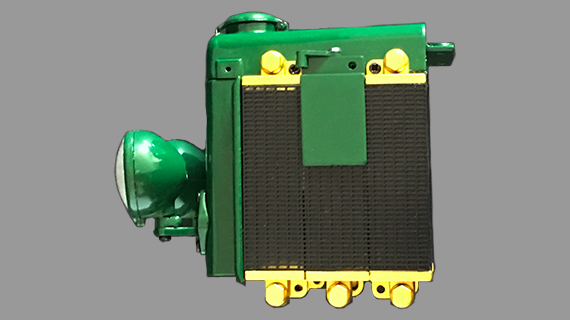

Montage : 17/6 et 17/7.
Tracteur Percheron.
Montage du radiateur sur le capot avant gauche.

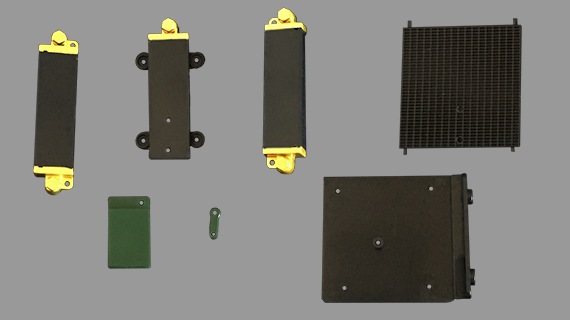

Liste des pièces n°17.
| 17/A | Façade latérale du radiateur 1 | P | 1 |
| 17/B | Façade centrale du radiateur | P | 1 |
| 17/C | Façade latérale du radiateur 2 | P | 1 |
| 17/D | Plaque support de protection du radiateur | M | 1 |
| 17/E | Façade arrière du radiateur | P | 1 |
| 17/F | Patte support du radiateur | P | 1 |
| 17/G | Grille du radiateur | M | 1 |
Liste des vis montage n°17.
| Vis AM | 2,3 x 4,0 mm | 3 |
| Vis IM | 2,0 x 5,0 mm | 3 |
| Vis BP | 1,7 x 4,0 mm | 2 |
| Vis VP | 2,0 x 4,0 mm | 5 |
Total des pièces du montage n°17.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 005 |
| Total pièces | 007 |
| Total vis | 013 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 003 |
| Pièces électriques | 000 |
| Pièces métalliques | 033 |
| Pièces plastiques | 058 |
| Total pièces | 094 |
| Total vis | 165 |
