Montage n°16 : Circuit carburant (Partie 2).
Tracteur Percheron.
Assemblage du ciruit d'alimentation en carburant.

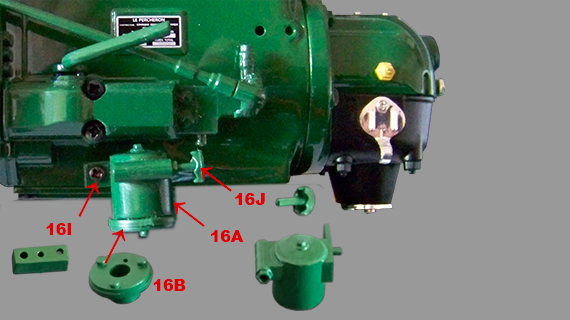

Montage : 16/1 à 16/5.
Tracteur Percheron.
Assemblage du corps du filtre à carburant.
- 16/A - Corps du filtre
- 16/B - Couvercle du filtre
- 16/I - Support du filtre
- 16/J - Vanne du filtre à carburant

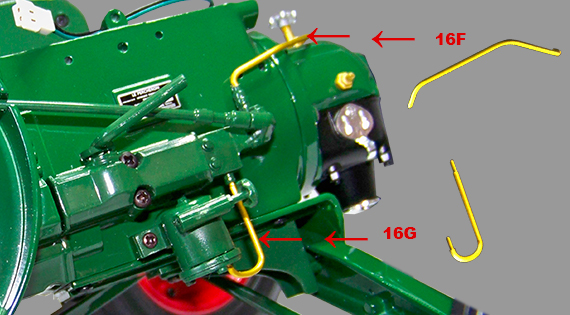

Montage : 16/6 et 16/7.
Tracteur Percheron.
Montage des tuyaux de carburant.
- 16/F - Tuyau carburant (2)
- 16/G - Tuyau carburant (3)

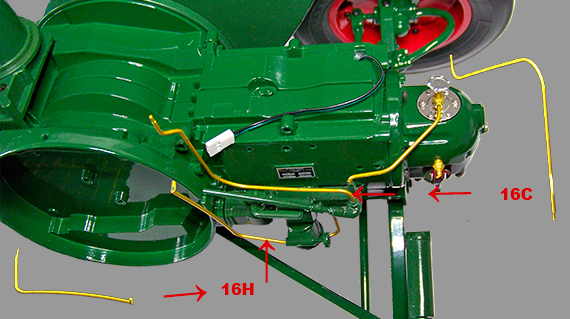

Montage : 16/8 à 16/11.
Tracteur Percheron.
Montage des tuyaux de carburant.
- 16/C - Tuyau carburant (1)
- 16/H - Tuyau carburant (4)

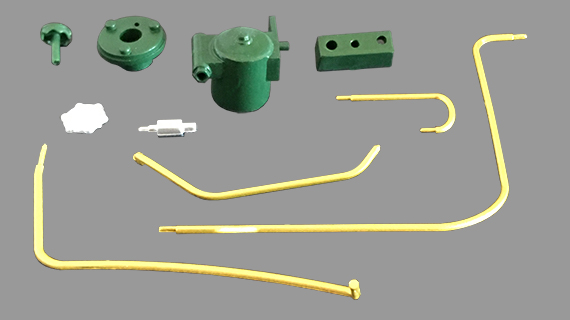

Liste des pièces n°16.
| 16/A | Corps du filtre à carburant | P | 1 |
| 16/B | Couvercle du filtre à carburant | P | 1 |
| 16/C | Tuyau de carburant | P | 1 |
| 16/D | Corps du robinet de carburant | P | 1 |
| 16/E | Bouton du robinet de carburant | P | 1 |
| 16/F | Tuyau de carburant 2 | P | 1 |
| 16/G | Tuyau de carburant 3 | P | 1 |
| 16/H | Tuyau de carburant 3 | P | 1 |
| 16/I | Support de filtre à carburant | P | 1 |
| 16/J | Vanne de filtre à carburant | P | 1 |
Liste des vis montage n°16.
| Vis RM | 2,0 x 9,0 mm | 2 |
| Vis BP | 1,7 x 4,0 mm | 2 |
| Vis HP | 2,3 x 4,0 mm | 2 |
Total des pièces du montage n°16.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 010 |
| Total pièces | 010 |
| Total vis | 006 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 003 |
| Pièces électriques | 000 |
| Pièces métalliques | 031 |
| Pièces plastiques | 053 |
| Total pièces | 087 |
| Total vis | 152 |
