Montage n°13 : Boîtier de direction.
Tracteur Percheron.
Assemblage du boîtier de direction et montage sur le châssis.

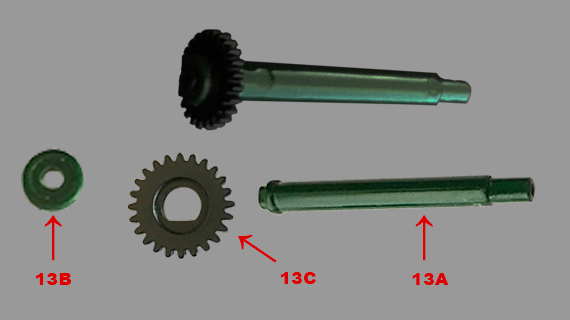

Montage : 13/1.
Tracteur Percheron.
Assemblage de l'engrenage de direction sur l'axe de direction.
- 13/A - Axe de direction
- 13/B - Engrenage de direction
- 13/C - Rondelle

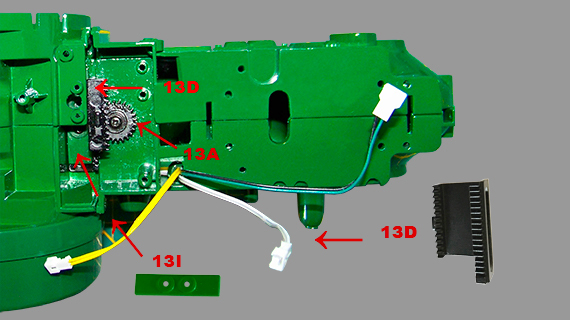

Montage : 13/2 à 13/5.
Tracteur Percheron.
Montage de l'axe de la direction et la crémaillière sur le châssis.
- 13/A - Axe de crémaillère avec le pignon de direction
- 13/D - Crémaillère de direction
- 13/I - Guide d'engrenage de direction

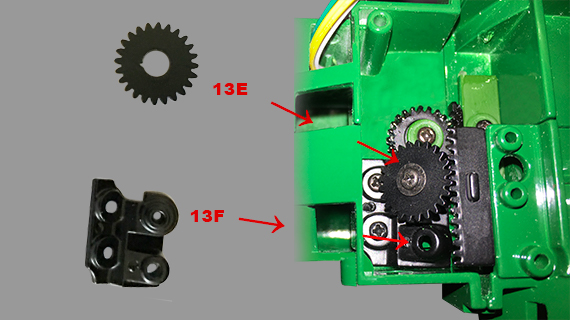

Montage : 13/6 à 13/7.
Tracteur Percheron.
Montage de l'engrenage de direction et du support d'engrenage.
- 13/E - Engrenage direction 2
- 13/F - Support d'engrenage 2

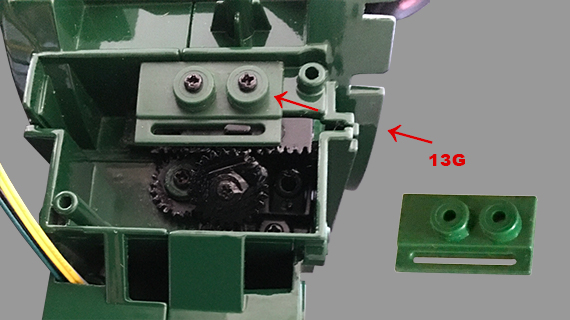

Montage : 13/8.
Tracteur Percheron.
Montage du guide de crémaillère.
- 13/G - Guide d'crémaillère

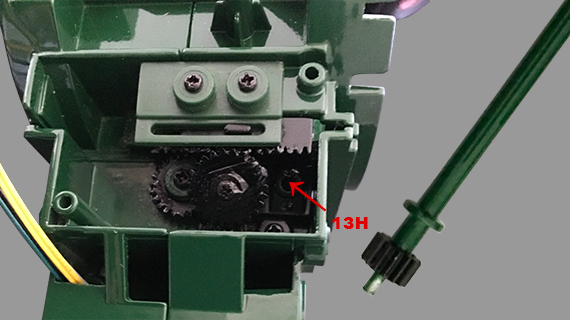

Montage : 13/9 et 13/10.
Tracteur Percheron.
Arbre de direction.
- 13/H - Arbre de direction (Volant)

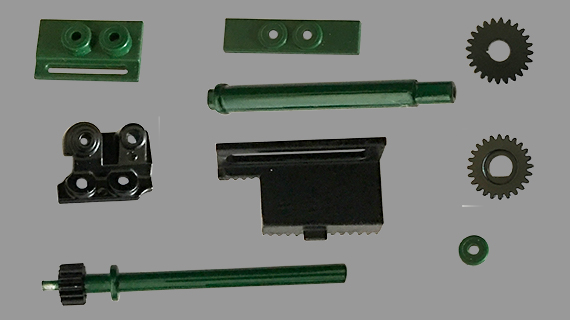

Liste des pièces n°13.
| 13/A | Axe de direction | M | 1 |
| 13/B | Engrenage de direction | M | 1 |
| 13/C | Rondelle | P | 1 |
| 13/D | Crémaillère de direction | M | 1 |
| 13/E | Engrenage de direction | M | 1 |
| 13/F | Support d'engrenage de direction | M | 1 |
| 13/G | Tabelle guide d'engrenage de direction | P | 1 |
| 13/H | Arbre inférieur | M | 1 |
| 13/I | Tablette guide d'engrenage de direction | P | 1 |
Liste des vis montage n°13.
| Vis AM | 2,3 x 4,0 mm | 6 |
| Vis IM | 2,0 x 5,0 mm | 3 |
| Vis KM | 2,3 x 4,0 x 6,0 mm | 2 |
| Vis LM | 2,3 x 4,0 x 6,0 mm | 4 |
Total des pièces du montage n°13.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 006 |
| Pièces plastiques | 003 |
| Total pièces | 009 |
| Total vis | 015 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 003 |
| Pièces électriques | 000 |
| Pièces métalliques | 031 |
| Pièces plastiques | 030 |
| Total pièces | 064 |
| Total vis | 123 |
