Montage n°9 : Train avant.
Tracteur Percheron.
Assemblage des supports du train avant.

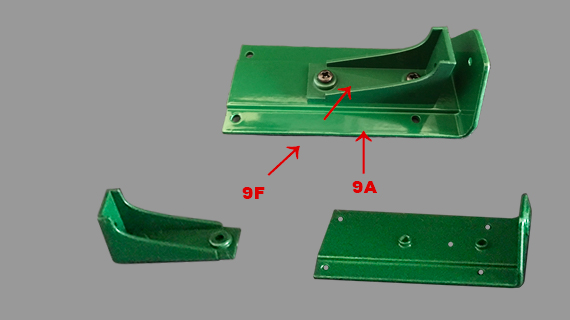

Montage : 9/1.
Tracteur Percheron.
Assemblage des supports de suspension avant.
- 9/A - Support de cadre de suspension 1
- 9/B - Support de châssis

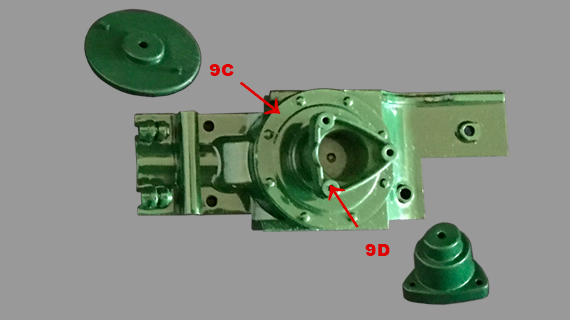

Montage : 9/2, 9/3 et 9/4.
Tracteur Percheron.
Montage du support du châssis.
- 9/B - Support de châssis
- 9/C - Support supérieur de la barre en Y
- 9/D - Support central de la barre en Y
Liste des pièces n°9.
| 9/A | Support du cadre de suspension | M | 1 |
| 9/B | Support de châssis | P | 1 |
| 9/C | Support supérieur de barre en Y | P | 1 |
| 9/D | Support central de barre en Y | P | 1 |
| 9/E | Support supérieur de barre en Y | P | 1 |
| 9/F | Support de cadre de suspension avant | M | 1 |
Liste des vis montage n°9.
| Vis DP | 2,3 x 8,0 mm | 2 |
| Vis HM | 2,6 x 5,0 mm | 3 |
Total des pièces du montage n°9.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 004 |
| Total pièces | 006 |
| Total vis | 005 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 026 |
| Pièces plastiques | 024 |
| Total pièces | 050 |
| Total vis | 077 |
