Montage n°8 : Châssis (Partie 2).
Tracteur Percheron.
Assemblage du châssis avant gauche partie 2.

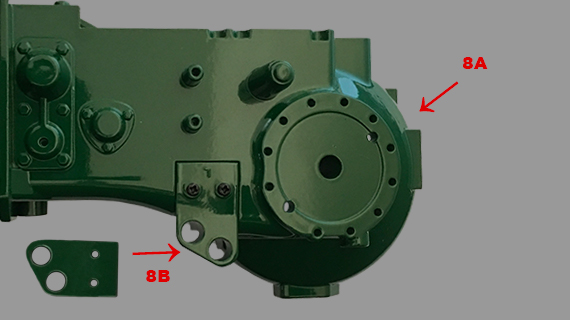

Montage : 8/1.
Tracteur Percheron.
Assemblage du support de bielle sur le châssis droit.
- 8/A - Châssis avant gauche
- 8/B - Support de bielle gauche

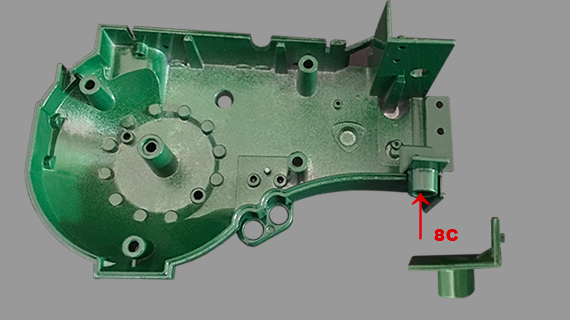

Montage : 8/2.
Tracteur Percheron.
Montage du manchon de l'essieu sur le châssis droit.
- 8/C - Manchon d'essieu

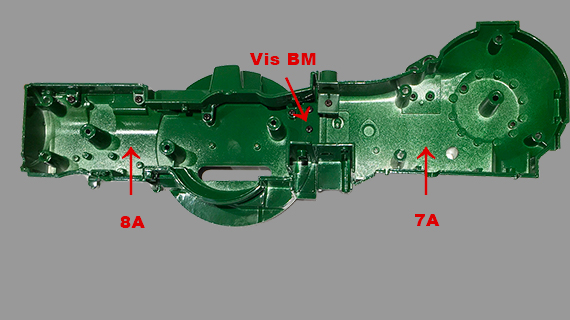

Montage : 8/3.
Tracteur Percheron.
Assemblage des praties du châssis.
- 7/A - Châssis gauche avant
- 8/A - Châssis droit avant

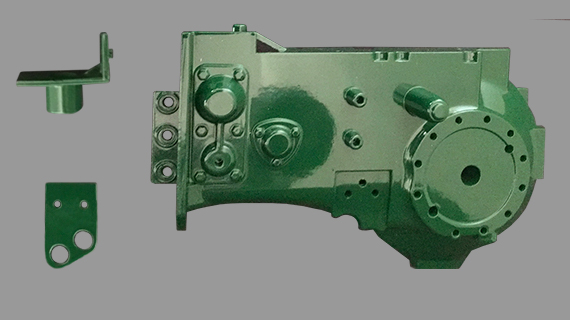

Liste des pièces n°8.
| 8/A | Châssis avant gauche | M | 1 |
| 8/B | Support de bielle gauche | M | 1 |
| 8/C | Support de bielle gauche | M | 1 |
Liste des vis montage n°8.
| Vis BM | 2,3 x 5,0 mm | 8 |
Total des pièces du montage n°8.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 003 |
| Pièces plastiques | 0OO |
| Total pièces | 003 |
| Total vis | 008 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 024 |
| Pièces plastiques | 022 |
| Total pièces | 046 |
| Total vis | 072 |
