Montage n°3 : Phares.
Tracteur Percheron.
Montage des phares sur la face avant, et la chambre de combustion.
Montage : 3/1 et 3/2.
Tracteur Percheron.

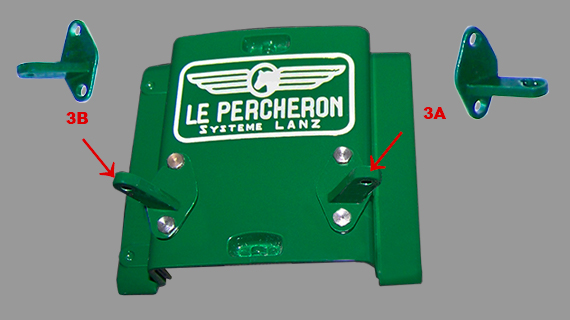

Montage des supports de phare sur la face avant.
- 3/A - Support de phare gauche
- 3/B - Support de phare droit
Montage : 3/3 et 3/4 .
Tracteur Percheron.

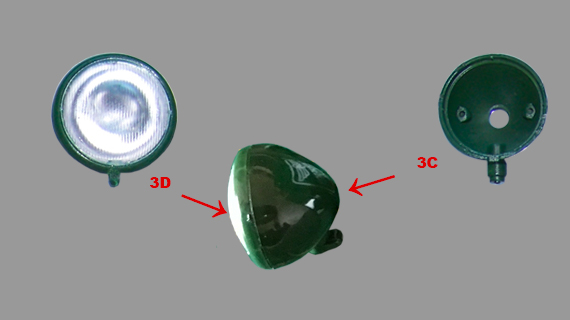

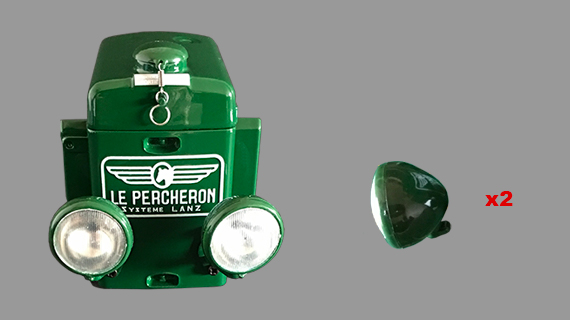

Assemblage des phares avant.
- 3/C - Coupelles de phares
- 3/D - Réflecteurs de phares et optiques
Montage : 3/6 et 3/7.
Tracteur Percheron.

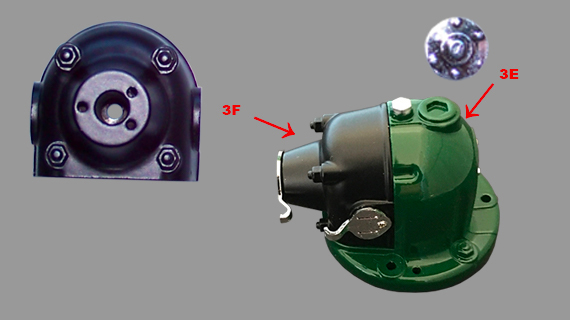

Assemblage de la chambre de combustion.
- 3/E - Chambre de combustion (Partie 1)
- 3/F - Chambre de combustion (Partie 2)
Montage : 3/8 à 3/11.
Tracteur Percheron.

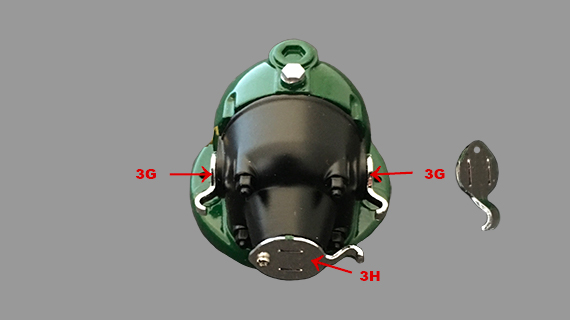

Montage des couvercles de la
chambre de combustion .
- 3/G - Couvercle
- 3/F - Couvercle
Montage : 3/12, 3/13 et 3/14.
Tracteur Percheron.

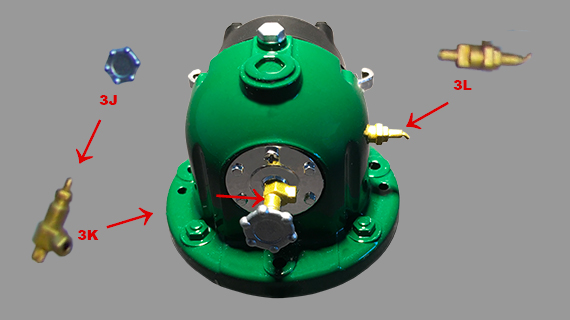

Montage de la bus, tige et bouton de chambre de combustion.
- 3/J - Commande de la vanne de la
chambre de combustion - 3/K - Corps de la vanne de la
chambre de combustion - 3/L - Buse de la cambre de combustion

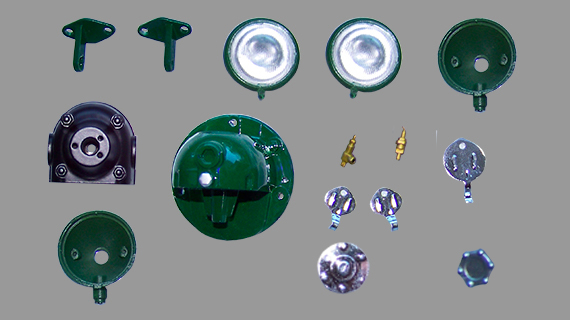

Liste des pièces n°3.
| 3/A | Support de phare gauche | M | 1 |
| 3/B | Support de phare droit | M | 1 |
| 3/C | Coupelles de phares | P | 2 |
| 3/D | Réflecteurs de phares et optiques | P | 2 |
| 3/E | Chambre de combustion basse | M | 1 |
| 3/F | Chambre de combustion supérieur | M | 1 |
| 3/G | Couvercles des côtes de la chambre de combustion basse | P | 2 |
| 3/H | Couvercle inférieur de la chambre de combustion basse | P | 1 |
| 3/I | Embase du bouton de la chambre de combustion supérieur | P | 1 |
| 3/J | Bouton de la chambre de combustion supérieur | P | 1 |
| 3/K | Tige du bouton de la chambre de combustion supérieure | P | 1 |
| 3/L | Buse de la chambre de combustion supérieure | P | 1 |
Liste des vis montage n°3.
| Vis AM | 2,3 x 4,0 mm | 5 |
| Vis BM | 2,3 x 5,0 mm | 2 |
| Vis CM | 1,5 x 4,0 mm | 7 |
| Vis BP | 1,7 x 4,0 mm | 3 |
Total des pièces du montage n°3.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 004 |
| Pièces plastiques | 011 |
| Total pièces | 015 |
| Total vis | 017 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 012 |
| Pièces plastiques | 015 |
| Total pièces | 027 |
| Total vis | 033 |
