Montage n°9 : Moteur.
Opel Manta GT/E
Montage du carter d’huile de l’arbre du ventilateur de la partie droit du carter moteur .
Montage n°9/1, 9/2 et 9/3 .
Opel Manta GT/E

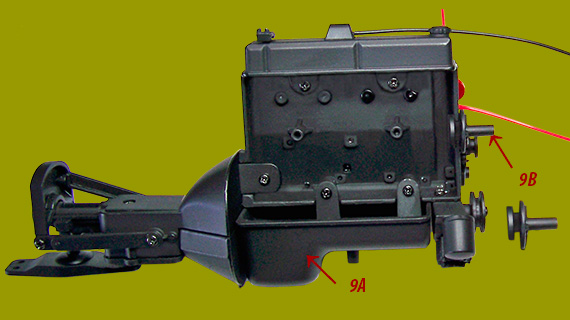

Montage du carter d’huile et de l’arbre du ventilateur sur la partie gauche du moteur .
- 9/A - Carter d'huile moteur
- 9/B - Arbre du ventilateur
Montage n°9/4 et 9/5 .
Opel Manta GT/E

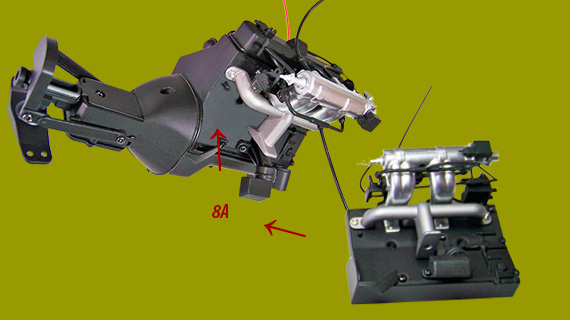

Montage du carter droit du moteur .
- 8/A - Partie droit du moteur
Montage n°9/6 et 9/7 .
Opel Manta GT/E

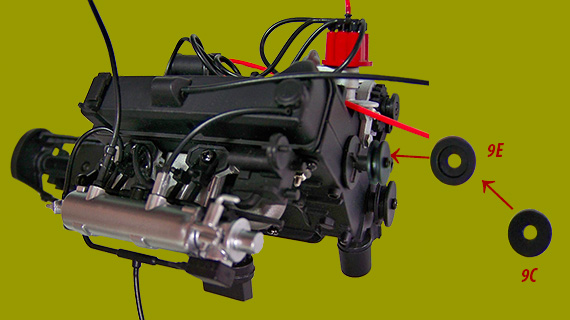

Montage de la poulie sur l'axe du ventilateur.
- 9/C - Partie de la poulie 1
- 0/E - Partie de la poulie 2
Montage n°9/8, 9/9 et 9/10 .
Opel Manta GT/E

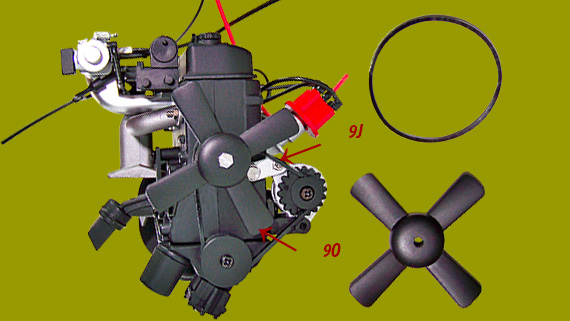

Montage du ventilateur sur l'axe et de la courroie.
- 9/J - Courroie
- 9/O - Ventilateur
Montage n°9/11 .
Opel Manta GT/E

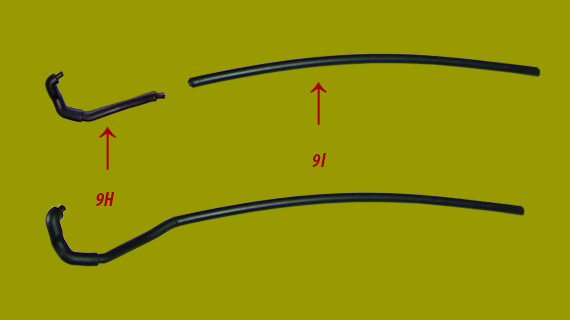

Assemblage de la durite de refroidissement moteur.
- 9/H - Raccord Coude
- 9/I - Durite de refroidissement moteur
Montage n°9/12, 9/13 et 9/14 .
Opel Manta GT/E
Montage des durites sur le moteur.
- 9/H - Raccord Coude
- 9/F - Durite

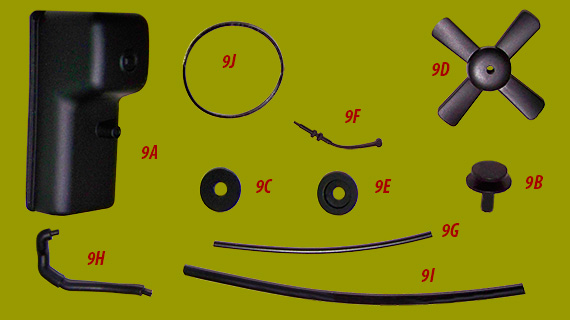

Liste des pièces n°9.
| 9/A | Carte d’huile moteur | M | 1 |
| 9/B | Bouchon de carte d’huile | P | 1 |
| 9/C | Poulie partie 1 | P | 1 |
| 9/D | Ventilateur | P | 1 |
| 9/E | Poulie partie 2 | P | 1 |
| 9/F | Durite 1 | P | 1 |
| 9/G | Durite 2 | P | 1 |
| 9/H | Durite | P | 1 |
| 9/I | Durite refroidissement | P | 1 |
| 9/J | Courroie du ventilateur | P | 1 |
Liste des vis montage n°9.
| Vis BM | 2,0 x 4,0 mm | 5 |
| Vis AP | 1,7 x 4,0 mm | 2 |
Total des pièces du montage n°9.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 009 |
| Total pièces | 010 |
| Total vis | 007 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 022 |
| Pièces plastiques | 101 |
| Total pièces | 122 |
| Total vis | 108 |
