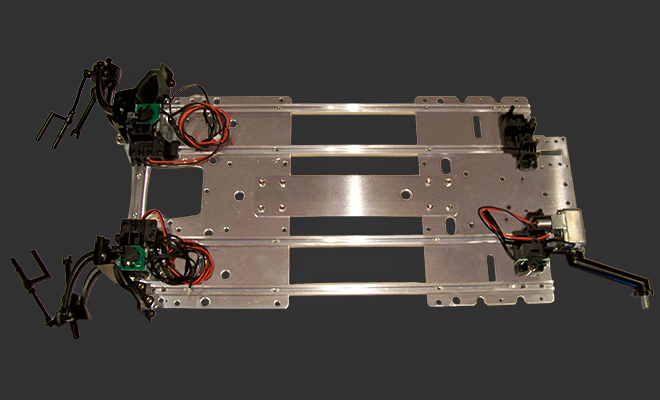

Montage n°060 : Suspension arrière droit (Partie 2).
Citroën DS 19 de 1956.
Assemblage du potentiomètre.

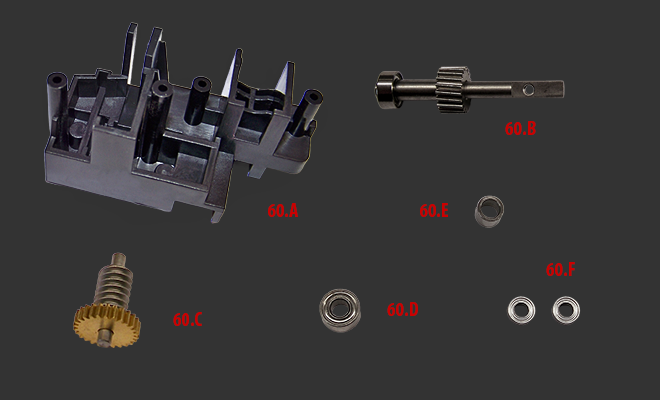

Montage n°060 : Pièces.
Citroën DS 19 de 1956.
Montage n°1 et n°2.
Citroën DS 19 de 1956.

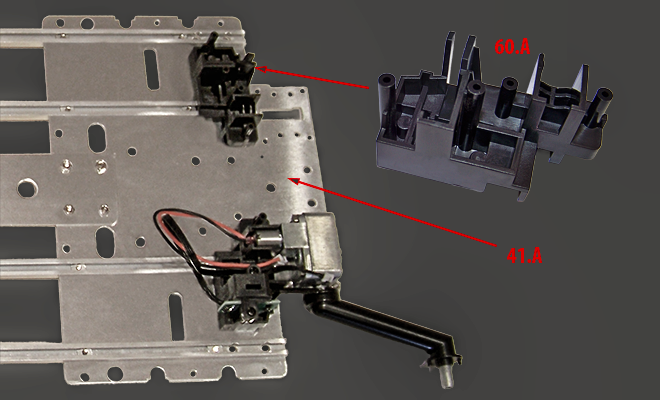

Montage du suspoport du moteur électrique arrière droit sur la plateforme.
- 60-A - Support du moteur électrique
- 41-A -Plateforme
Montage n°3 à n°6.
Citroën DS 19 de 1956.

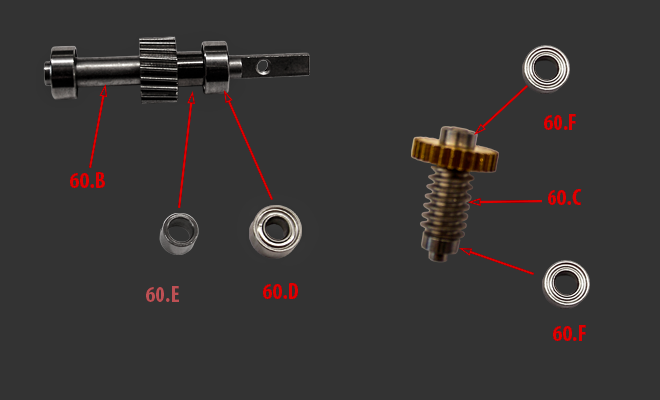

Montage des roulements sur la axe de l'arbre d'entraînement et de la vis sans fin.
- 60-B - Arbre d'entraînement
- 60-C - Vis sans fin
- 60-D - Roulement de l'arbre d'entraînement
- 60-E - Bague sur l'arbre d'entraînement
- 60-F - Roulementde la vis sans fin
Liste des pièces n°060.
| 060/A | Support du moteur électrique arrière droit | P | 1 |
| 060/B | Arbre d'entraînement | M | 1 |
| 060/C | Vis sans fin | M | 1 |
| 060/D | Roulement de l'arbre d'entraînement | M | 1 |
| 060/E | Bague | M | 1 |
| 060/F | Roulement de la vis sans fin | M | 2 |
Liste des vis montage n°060.
| Vis TP | 2,6 x 5,0 x 7,0 mm | 5 |
Total des pièces du montage n°060.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 006 |
| Pièces plastiques | 001 |
| Total pièces | 007 |
| Total vis | 005 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 001 |
| Câbles électriques | 002 |
| Pièces électriques | 018 |
| Pièces métalliques | 212 |
| Pièces plastiques | 236 |
| Total pièces | 419 |
| Total vis et écrou | 302 |
