Montage n°056 : Suspension arrière gauche (Partie 2).
Citroën DS 19 de 1956.
Assemblage du mécanisme de la suspension arrière gauche (Partie 2) .

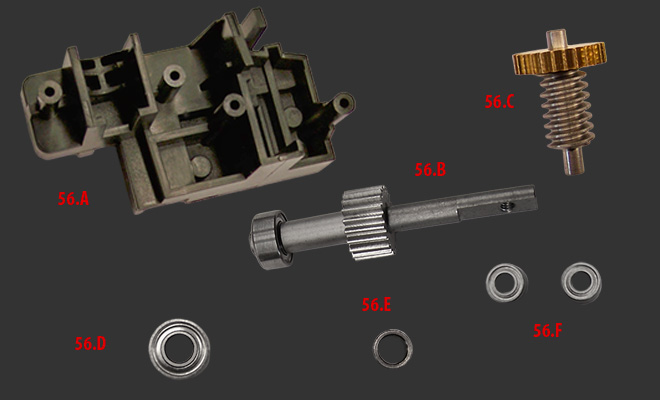

Montage n°056 : Pièces.
Citroën DS 19 de 1956.
Montage n°1 et n°2.
Citroën DS 19 de 1956.

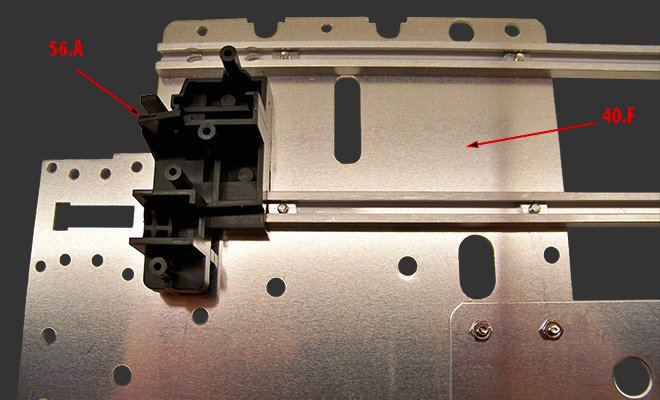

Montage du support moteur électrique sur la plaque arrière de la plateforme.
- 40-F - Plateforme
- 56-A - Support moteur
Montage n°3, n°4 et n°5.
Citroën DS 19 de 1956.

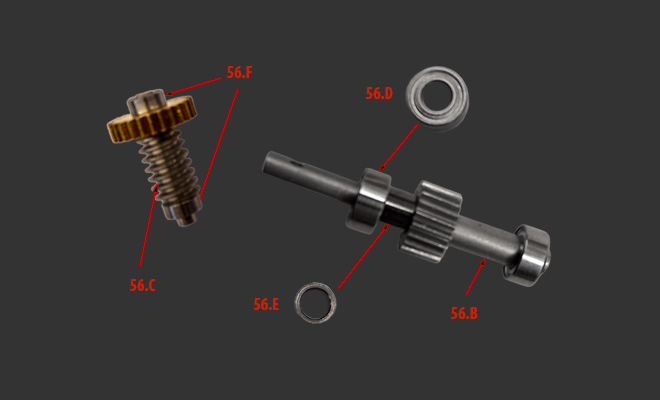

Montage du support moteur électrique sur la plaque arrière de la plateforme.
- 56-B - Arbre d'entraînement
- 56-C - Vis sana fin
- 56-D - Roulement d'arbre d'entraînement
- 56-E - Bague
- 56-F - Roulement de vis sans fin
Liste des pièces n°056.
| 056/A | Support du moteur électrique | P | 1 |
| 056/B | Arbre d'entraînement | M | 1 |
| 056/C | Vis sans fin | M | 1 |
| 056/D | Roulement de l'arbre d'entraînement | M | 1 |
| 056/E | Bague | M | 1 |
| 056/F | Roulement de la vis sans fin | M | 2 |
Liste des vis montage n°056.
| Vis TP | 2,6 x 5,0 x 7,0 mm | 5 |
Total des pièces du montage n°056.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 003 |
| Pièces métalliques | 006 |
| Pièces plastiques | 001 |
| Total pièces | 007 |
| Total vis | 005 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 001 |
| Câbles électriques | 002 |
| Pièces électriques | 014 |
| Pièces métalliques | 245 |
| Pièces plastiques | 216 |
| Total pièces | 398 |
| Total vis et écrou | 286 |
