Montage n°55 : Bloc chauffage.
Renault 4L
Montage du support bloc de chauffage du robinet, et la pédale d'accélérateur .

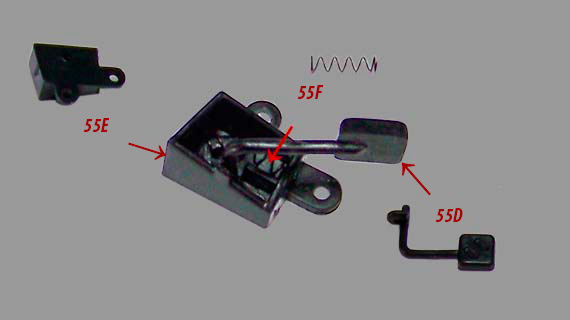

Montage : 55/1 .
Renault 4L
Montage de la pédale d'accélérateur .
- 55/D - Pédale d'accélérateur
- 55/E - Embasse de la pédal d'accélérateur
- 55/F - Ressort d'accélérateur

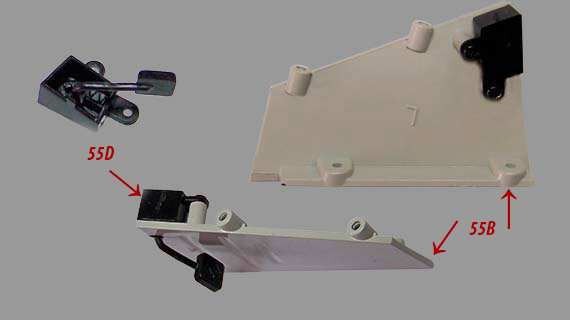

Montage : 55/2 .
Renault 4L
Montage de l’ensemble de la pédale d’accélérateur sur le panneau gauche du bloc chauffage .
- 55/D - Ensemble pédale d'accélérateur
- 55/B - Panneau bloc de chauffage

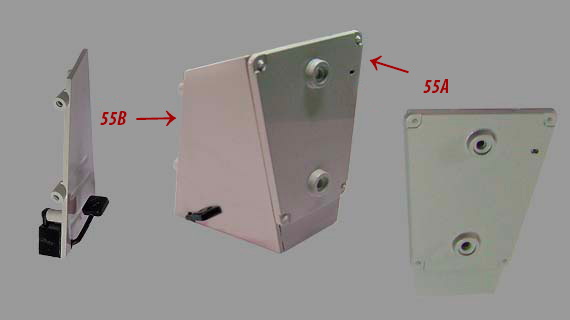

Montage : 55/3 .
Renault 4L
Assemblage des panneaus du bloc de chauffage .
- 55/A - Panneau bloc de chauffage 1
- 55/B - Panneau bloc de chauffage 2

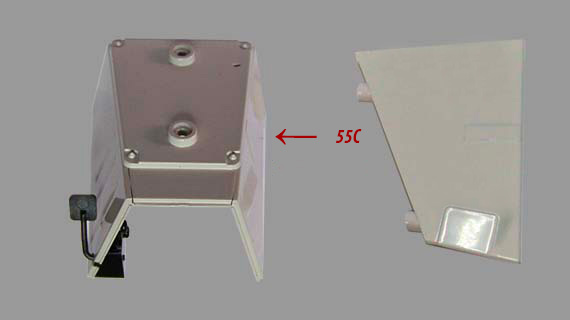

Montage : 55/4 .
Renault 4L
Assemblage du panneau sur le bloc de chauffage .
- 55/C - Panneau bloc de chauffage 3

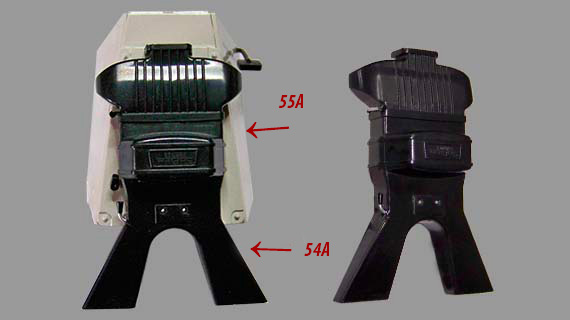

Montage : 55/5, 55/6 et 55/7 .
Renault 4L
Montage du bloc de chauffage sur le panneau de chauffage .
- 54/A - Bloc de chauffage
- 55/A - Support du bloc de chauffe

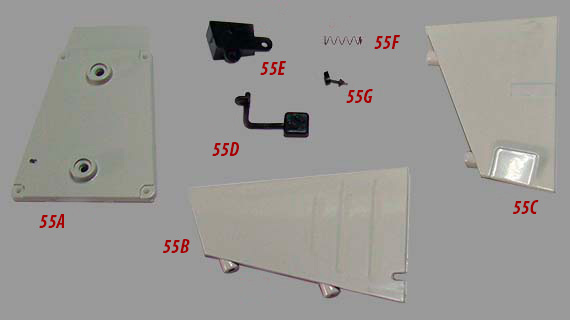

Liste des pièces n°55.
| 55A | Façade du support du bloc de chauffage | P | 1 |
| 55B | Panneau gauche du support du bloc de chauffage | P | 1 |
| 55C | Panneau droit du support du bloc de chauffage | P | 1 |
| 55D | Pédale d'accélérateur | P | 1 |
| 55E | Embase de la pédale d'accélérateur | P | 1 |
| 55F | Ressort de l'accélérateur | M | 1 |
| 55G | Robinet de chauffage | P | 1 |
Liste des vis montage n°55.
| Vis CP | 2,0 x 4,0 mm | 003 |
| Vis AP | 1,7 x 4,0 mm | 007 |
Total des pièces du montage n°55.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 006 |
| Total pièces | 007 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Autres pièces | 000 |
| Câbles électriques | 007 |
| Pièces électriques | 001 |
| Pièces métalliques | 109 |
| Pièces plastiques | 243 |
| Total pièces | 365 |
| Total vis | 544 |
