Montage n°52 : Circuit imprimé .
Renault 4L
Montage du circuit imprimé sur le châssis et de l'interrupteur sur le tableau de bord .
Montage : 52/1 et 52/2 .
Renault 4L

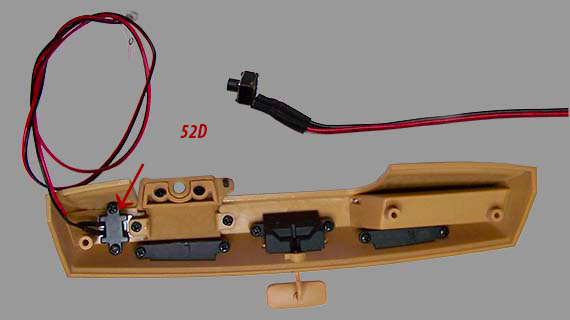

Montage de l'interrupteur poussoir sur la planche de bord .
- 52/D - Câble avec poussoir (Réf : C)
Montage : 52/3 à 52/7 .
Renault 4L

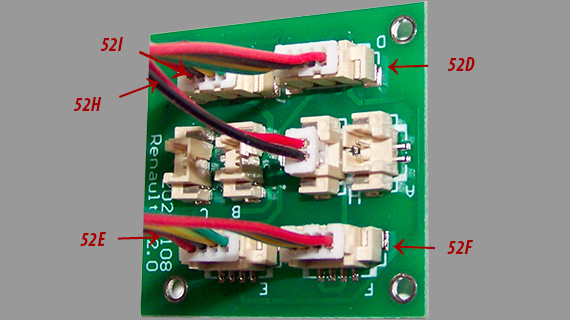

Connection des câbles sur le circuit imprimé .
- 52/E - Câble Réf D
- 52/F - Câble Réf E
- 52/G - Câble Réf F
- 52/H - Câble Réf H
- 52/I - Câble Réf G
Montage : 52/8, 52/9 et 52/10 .
Renault 4L

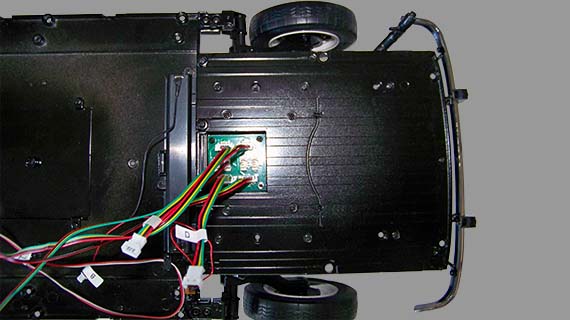

Montage du circuit imprimé sur le châssis .

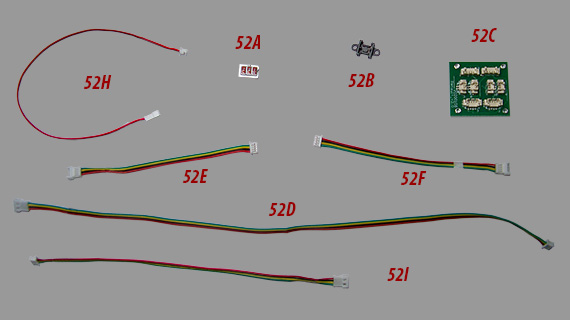

Liste des pièces n°52.
| 52A | Interrupteur | P | 1 |
| 52B | Support de l'interrupteur | P | 1 |
| 52C | Circuit imprimé | E | 1 |
| 52D | Câble avec poussoir C | C | 1 |
| 52E | Câble D | C | 1 |
| 52F | Câble E | C | 1 |
| 52G | Câble F | C | 1 |
| 52H | Câble H | C | 1 |
| 52I | Câble G | C | 1 |
Liste des vis montage n°52.
| Vis AP | 1,7 x 4,0 mm | 003 |
| Vis CP | 2,0 x 4,0 mm | 005 |
Total des pièces du montage n°52.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 006 |
| Pièces électriques | 001 |
| Pièces métalliques | 000 |
| Pièces plastiques | 002 |
| Total pièces | 009 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Autres pièces | 000 |
| Câbles électriques | 007 |
| Pièces électriques | 001 |
| Pièces métalliques | 107 |
| Pièces plastiques | 230 |
| Total pièces | 350 |
| Total vis | 534 |
