Montage n°12 : Frein et d'embrayage.
Renault 4L
Assemblage des pédales de frein et d'embrayage et du klaxon sur le train avant.

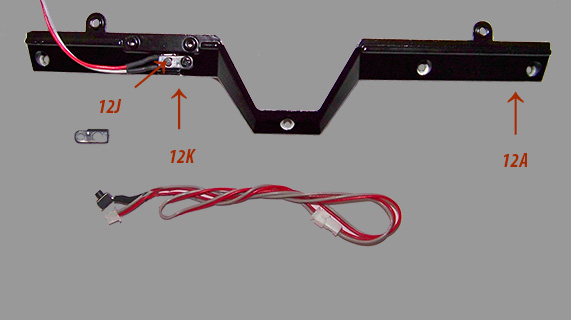

Montage : 12/1 et 12/2.
Renault 4L
Assemblage de l'interrupteur de pédale sur la traverse.
- 12/A - Traverse
- 12/J - Support de l'interrupteur de la
pédale de frein - 12/K - Interrupteur de la pédale de frein

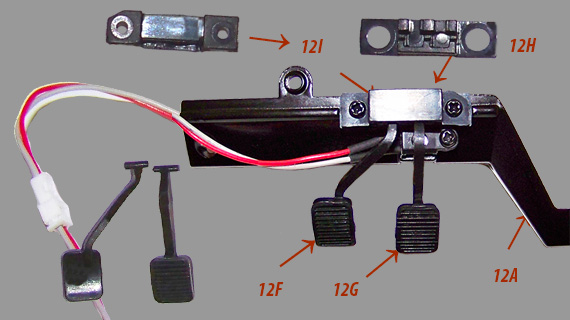

Montage : 12/3 à 12/6.
Renault 4L
Montage des pédales de frein et d'embrayage sur la traverse.
- 12/A - Traverse
- 12/F - Pédale d'embrayage
- 12/G - Pédale de frein
- 12/H - Platine des pédales
- 12/I - Support de l'interrupteur de
pédale de frein

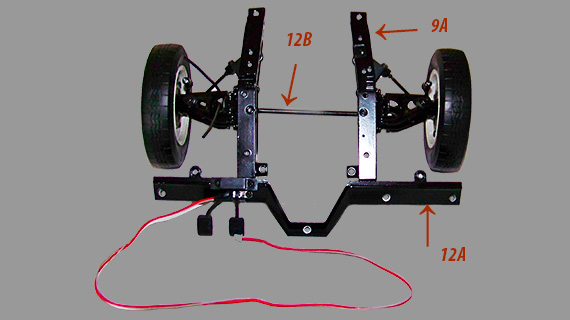

Montage : 12/7, 12/8 et 12/9.
Renault 4L
Assemblage de l'ensemble de la roue avant gauche et droite.
- 09/A - Ensemble de suspension avant gauche
- 12/A - Traverse
- 12/B - Barre

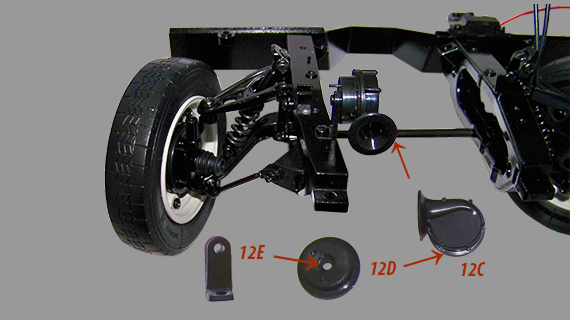

Montage : 12/10, 12/11 et 12/12.
Renault 4L
Assemblage du klaxon.
- 12/C - Klaxon
- 12/D - Couvercle du klaxon
- 12/E - Support du klaxon

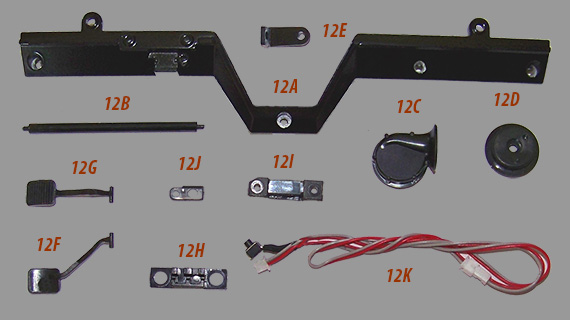

Liste des pièces n°12.
| 12A | Traverse | M | 1 |
| 12B | Barre | M | 1 |
| 12C | Klaxon | P | 1 |
| 12D | Couvercle du klaxon | P | 1 |
| 12E | Support du klaxion | M | 1 |
| 12F | Pédale d'embrayage | P | 1 |
| 12G | Pédale de frein | P | 1 |
| 12H | Platine des pédales | P | 1 |
| 12I | Cache de la platine | P | 1 |
| 12J | Support de l'interrupteur de la pédale de frein | P | 1 |
| 12K | Interrupteur de la pédale de frein | E | 1 |
Liste des vis montage n°12.
| Vis EM | 2,3 x 4,0 mm | 006 |
| Vis CM | 1,7 x 4,0 mm | 004 |
| Vis IP | 2,0 x 7,0 mm | 002 |
Total des pièces du montage n°12.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 001 |
| Pièces électriques | 000 |
| Pièces métalliques | 003 |
| Pièces plastiques | 007 |
| Total pièces | 011 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Autres pièces | 000 |
| Câbles électriques | 001 |
| Pièces électriques | 000 |
| Pièces métalliques | 049 |
| Pièces plastiques | 107 |
| Total pièces | 158 |
| Total vis | 190 |
