Montage n°9 : Suspension.
Renault 4L

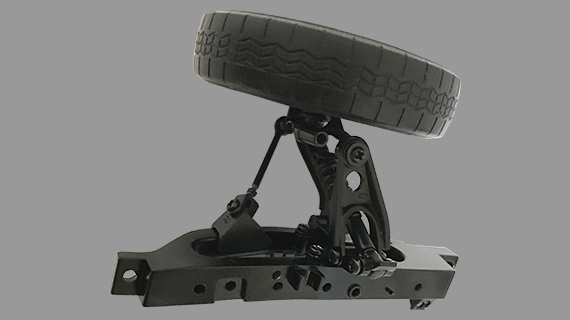

Assemblage de la suspension de la roue avant gauche.
Montage : 9/1 .
Renault 4L

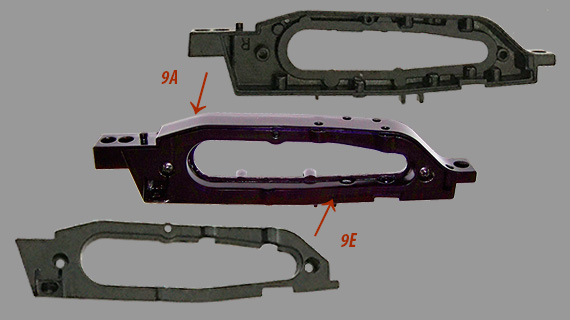

Assemblage du trapèze de support de suspension avant gauche.
- 9A - Support de suspension avant gauche
- 9E - Tapèze de support
Montage : 9/2.
Renault 4L

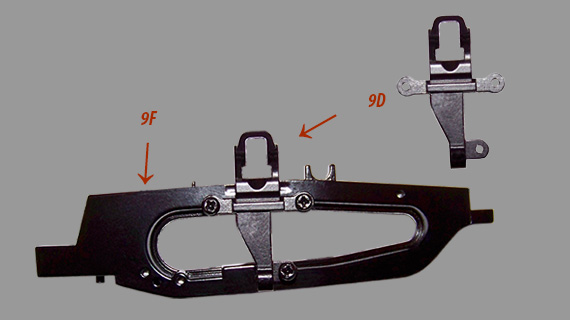

Montage du support vertical sur la traoèze de la suspension.
- 9/D - Support vertical
- 9/F - Trapèze de suspension
Montage : 9/3.
Renault 4L

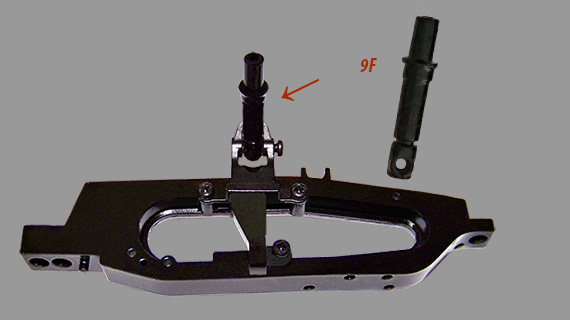

Montage de l'amortisseur sur le support de suspension.
- 9/F - Amortisseur
Montage : 9/4 et 9/5.
Renault 4L

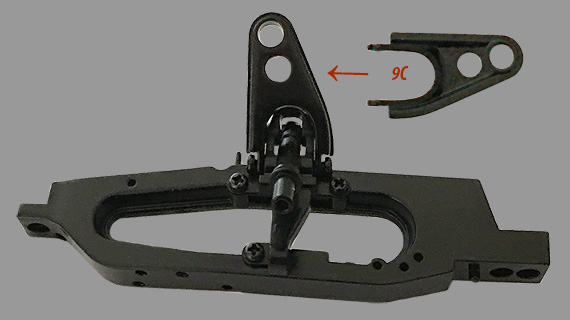

Montage du bras de suspension supérieur.
- 9/C - Bras de suspension supérieur
Montage : 9/6, 9/7 et 9/8.
Renault 4L

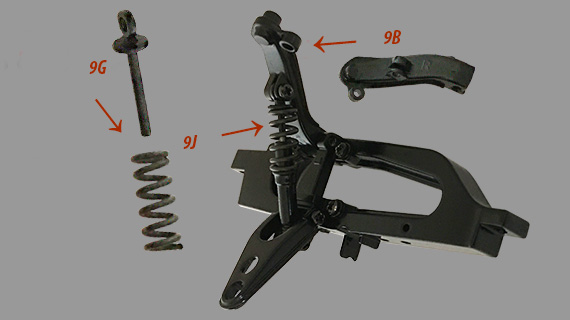

Montage du bras de suspension inférieur et du ressort, tige d'amortisseur et fixation.
- 9/B - Bras de suspension inférieur
- 9/G - Tige d'amortisseur
- 9/J - Ressort suspension
Montage : 9/9, 9/10 et 9/11.
Renault 4L

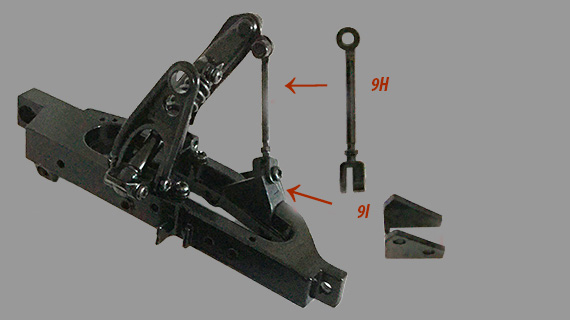

Montage du tirant de suspension.
- 9/H - Tirant de suspension
- 9/H - Support intérieur de barre de torsion

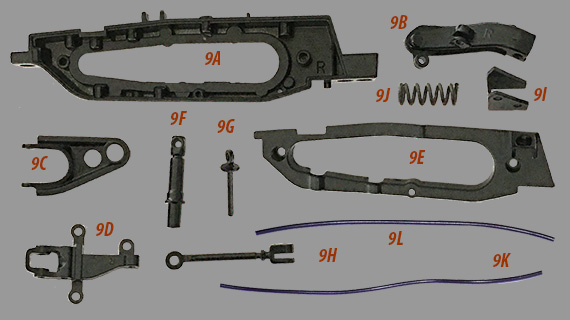

Liste des pièces n°9.
| 9A | Support de suspension avant gauche | M | 1 |
| 9B | Bras de suspension inférieur | M | 1 |
| 9C | Bras de suspension supérieur | M | 1 |
| 9D | Support vertical | M | 1 |
| 9E | Trapèze de support | M | 1 |
| 9F | Amortisseur | M | 1 |
| 9G | Tige d'amortisseur | M | 1 |
| 9H | Tirant de suspension | P | 1 |
| 9I | Support intérieur de barre de torsion | P | 1 |
| 9J | Ressort hélicoïdal | M | 1 |
| 9FK | Grand flexible | P | 1 |
| 9L | Petit flexible | P | 1 |
Liste des vis montage n°9.
| Vis EM | 2,3 x 4,0 mm | 011 |
| Vis JM | 2,3 x 4,0 x 5,0 mm | 003 |
| Vis HM | 2,3 x 10,0 mm | 002 |
| Vis DP | 2,3 x 5,0 mm | 002 |
| Vis IM | 2,3 x 5,0 mm | 004 |
Total des pièces du montage n°9.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 008 |
| Pièces plastiques | 004 |
| Total pièces | 012 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 034 |
| Pièces plastiques | 091 |
| Total pièces | 126 |
| Total vis | 143 |
