Montage n°8 : Radiateur et collecteur d'échappement.
Renault 4L
Assemblage du radiateur et de la commande de boîte de vitesses sur le moteur, montage des collecteurs d'échappement.
Montage : 8/1 et 8/2 .
Renault 4L
Assemblage de la poulie inférieure de la courroie.
- 8/I - Poulie inférieure de la courroie 1
- 8/J - Poulie inférieure de la courroie 2
Montage : 8/3 à 8/5.
Renault 4L

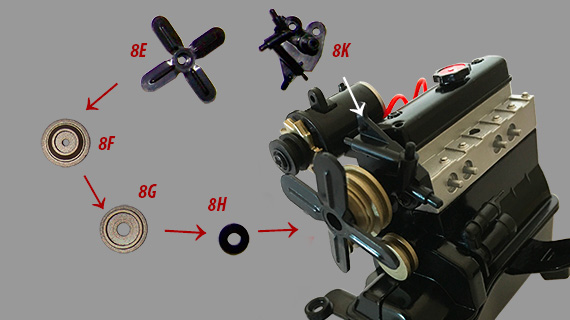

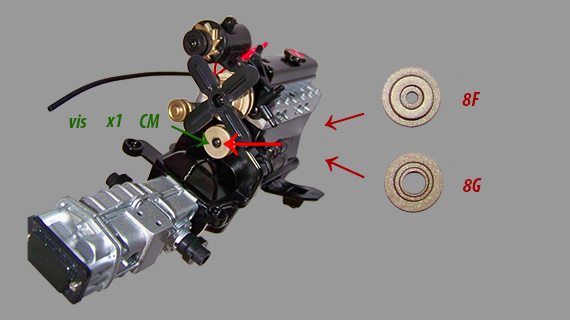

Assemblage de la poulie d'arbre à cames et du ventilateur refoidissement moteur.
- 8/E - Ventilateur
- 8/F - Poulie ventilateur 1
- 8/G - Poulie ventilateur 2
- 8/H - Poulie d'arbre à cames
- 8/K - Support de tandeur
Montage : 8/6 et 8/7.
Renault 4L

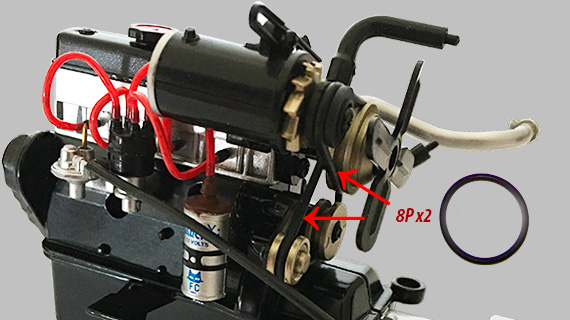

Montage des courroies .
- 8/P - Courroie
Montage : 8/8.
Renault 4L

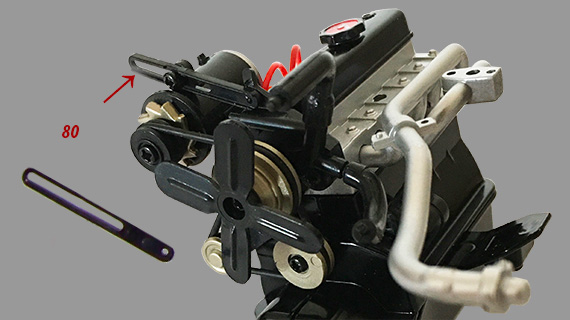

Montage de la glissière.
- 8/O - Glissière
Montage : 8/9 et 8/10.
Renault 4L

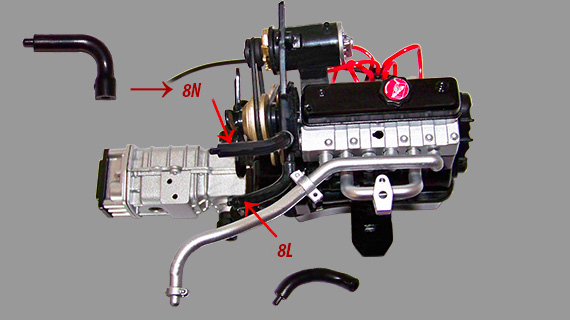

Montage des durites sur le moteur.
- 8/L - Durite n°2
- 8/N - Durite n°3
Montage : 8/11 et 8/12.
Renault 4L

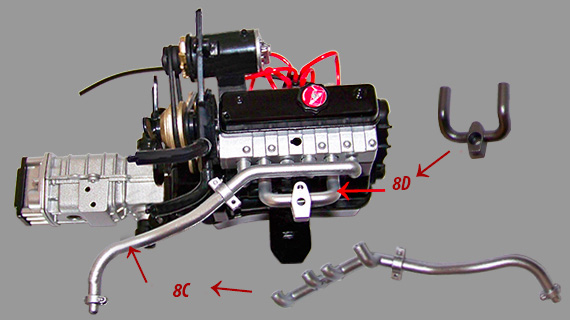

Montage du collecteur d'échappement et d'admission sur le moteur.
- 8/C - Collecteur d'échappement
- 8/D - Collecteur d'admission
Montage : 8/13 et 8/14.
Renault 4L

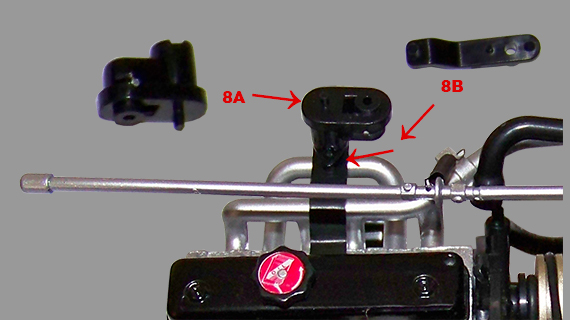

Montage du support et de l'embase du carburateur.
- 8/A - Embase du carburateur
- 8/B - Support
Montage : 8/15 à 8/16.
Renault 4L

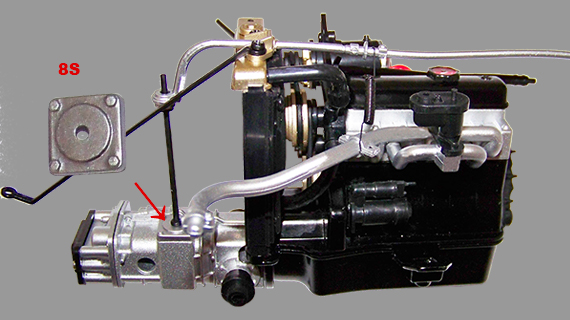

Montage de l'embase de la tige de la boîte de vitesses.
- 8/S - Embase de la tige boîte de vitesses
- 8/R - Tige de la boîter de vitesses
Montage : 8/17 à 8/23.
Renault 4L

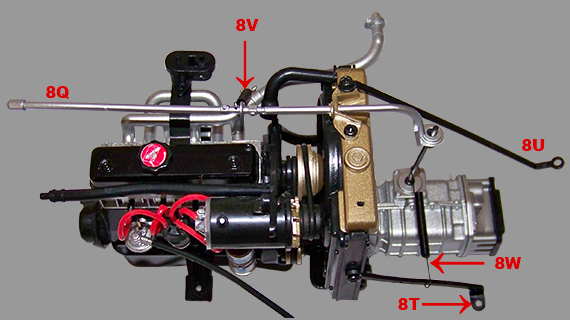

Montage du radiateur et du levier de vitsses et des deux ressorts.
- 8/Q - Tube de levier de vitesses
- 8/T - Ferrure de fixation
- 8/U - Support du radiateur
- 8/V - Ressort 1
- 8/W - Ressort 2

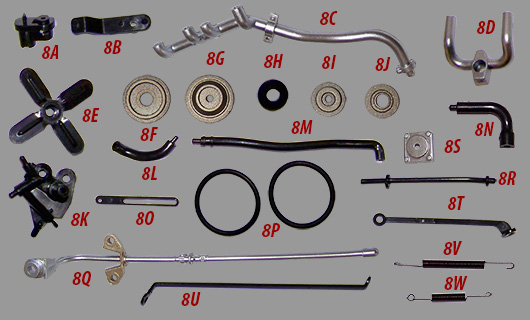

Liste des pièces n°8.
| 8A | Embase du carburateur | P | 1 |
| 8B | Support | P | 1 |
| 8C | Collecteur d'échappement | P | 1 |
| 8D | Collecteur d'admission | P | 1 |
| 8E | Ventilateur | P | 1 |
| 8F | Poulie du ventilateur 1 | P | 1 |
| 8G | Poulie ventilateur 2 | P | 1 |
| 8H | Poulie d'arbre à cames | P | 1 |
| 8I | Poulie inférieur de la courroie 1 | P | 1 |
| 8J | Poulie inférieur de la courroie 2 | P | 1 |
| 8K | Support du tendeur | P | 1 |
| 8L | Durite 1 | P | 1 |
| 8M | Durite 2 | P | 1 |
| 8N | Durite 3 | P | 1 |
| 8O | Glissière | P | 1 |
| 8P | Courroie | P | 2 |
| 8Q | Tube de levier de vitesses | P | 1 |
| 8R | Tige de commande de la boîte de vitesses | P | 1 |
| 8S | Embase de la tige de la boîte de vitesses | P | 1 |
| 8T | Ferrure de fixation | P | 1 |
| 8U | Support du radiateur | P | 1 |
| 8V | Ressort 1 | M | 1 |
| 8W | Ressort 2 | M | 1 |
Liste des vis montage n°8.
| Vis CM | 1,7 x 4,0 mm | 002 |
| Vis GP | 1,2 x 3,0 mm | 002 |
| Vis EP | 2,0 x 6,0 mm | 002 |
| Vis HP | 1,7 x 3,0 mm | 002 |
| Vis GM | 2,0 x 4,0 mm | 003 |
| Vis FP | 2,3 x 4,0 | 003 |
| Vis AP | 1,7 x 4,0 mm | 005 |
Total des pièces du montage n°8.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 022 |
| Total pièces | 024 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 026 |
| Pièces plastiques | 087 |
| Total pièces | 114 |
| Total vis | 121 |
