Montage n°5 : Moteur.
Renault 4L
Assemblage de la partie inférieure du moteur avec les carters de la boîte de vitesses.
Montage : 5/1, 5/2 et 5/3.
Renault 4L

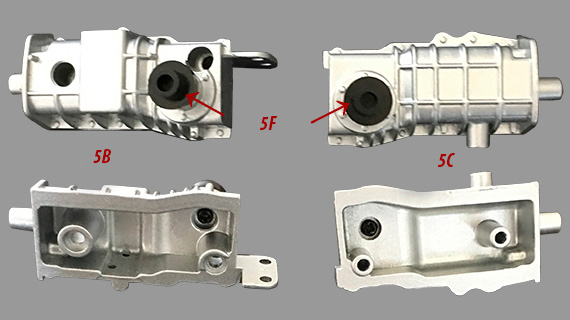

Assemblage des cardans sur les carters de la boîter de vitesses.
- 5/B - Carter gauche de la boîter de vitesses
- 5/C - Carter droit de la boîter de vitesses
- 5/F - Cardant
Montage : 5/4 et 5/5.
Renault 4L

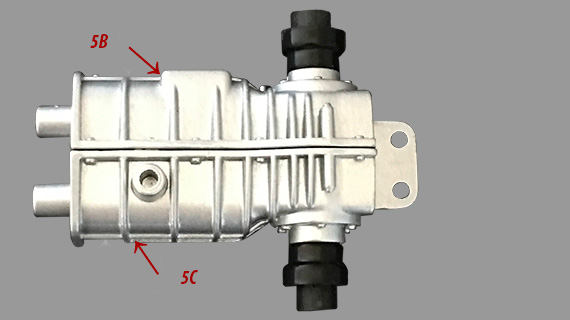

Assemblage des carters de la boîter de vitesses.
- 5/B - Carter gauche boîter de vitesses
- 5/C - Carter droit boîter de vitesses
Montage : 5/6.
Renault 4L

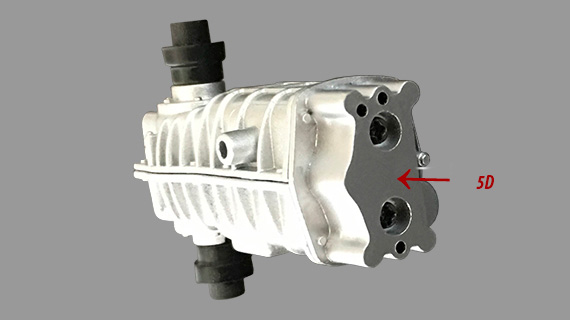

Assemblage du carter avant de la boîter de vitesses.
- 5/D - Carter avant de la boîter de vitesses
Montage : 5/7.
Renault 4L

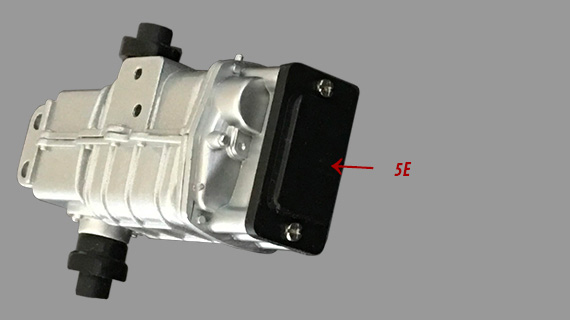

Montage du couvercle avant de la boîter de vitesses.
- 5E - Couvercle de la boîter de vitesses
Montage : 5/8.
Renault 4L

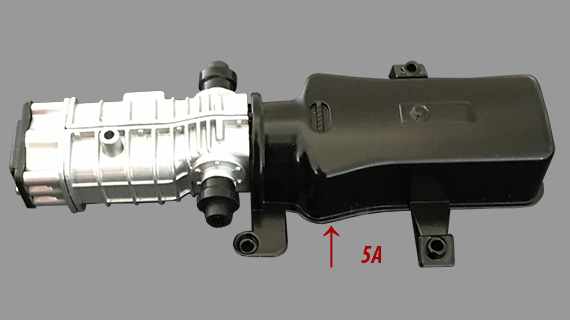

Assemblage de la boîter de vitesses sur le carter moteur.
- 5/A - Carter moteur
Montage : 5/9.
Renault 4L

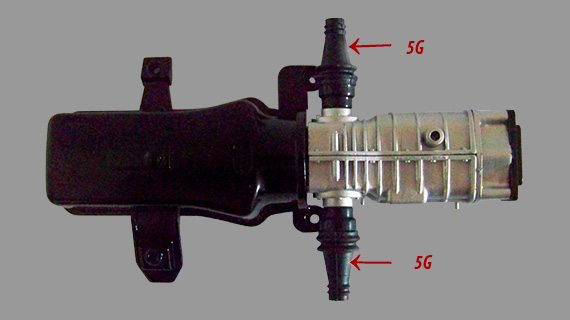

Assemblage des deux soufflets de cardan sur la boîter de vitesses.
- 5/G - Soufflet de cardan

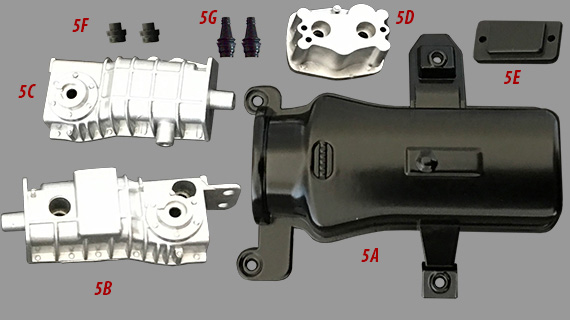

Liste des pièces n°5.
| 5A | Carter moteur | P | 1 |
| 5B | Carter gauche de BV | M | 1 |
| 5C | Carter droit de BV | M | 1 |
| 5D | Carter avant BV | M | 1 |
| 5E | Couvercle de BV | P | 1 |
| 5F | Cardan | P | 2 |
| 5G | Soufflet de cardan | P | 2 |
Liste des vis montage n°5.
| Vis EM | 2,3 x 4,0 mm | 005 |
| Vis GM | 2,0 x 4,0 mm | 003 |
| Vis AP | 1,7 x 4,0 mm | 005 |
Total des pièces du montage n°5.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 003 |
| Pièces plastiques | 006 |
| Total pièces | 009 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 021 |
| Pièces plastiques | 031 |
| Total pièces | 053 |
| Total vis | 070 |
