Montage n°3 : Hayon.
Renault 4L
Montage de la plaque minéralogique, de la lunette et de la poignée sur le hayon.
Montage : 3/1.
Renault 4L

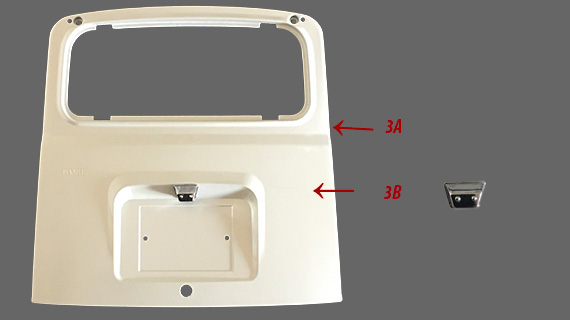

Montage de l'éclairage de la plaque minéralogique.
- 3/A - Hayon
- 3/B - Éclairage de plaque minéralogique
Montage : 3/2 et 3/3.
Renault 4L

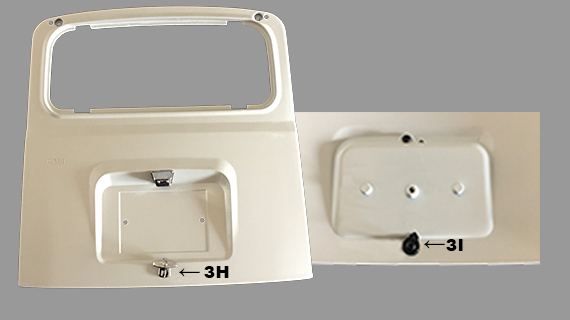

Montage du système de fermeture du hayon.
- 3/H - Poignée du hayon
- 3/I - Crochet de fermeture arrière
Montage : 3/4, 3/5 et 3/6.
Renault 4L

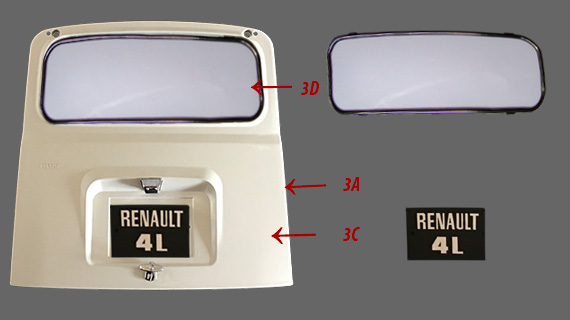

Montage de la plaque minéralogique et de la lunette arrière sur le hayon.
- 3/A - Hayon
- 3/C - Plaque minéralogique
- 3/D - Lunette arrière
Montage : 3/7 et 3/8.
Renault 4L

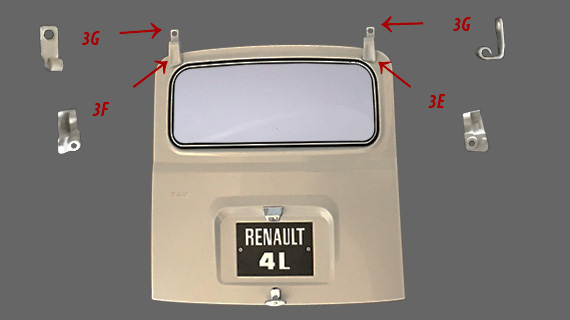

Montage des charnières sur la hayon.
- 3/E - Support de charnière gauche
- 3/F - Support de charnière droite
- 3/G - Charnière de hayon

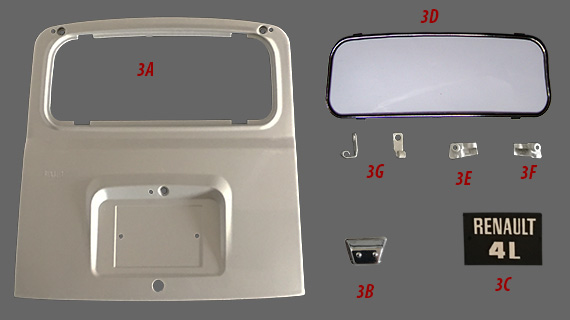

Liste des pièces n°3.
| 3A | Hayon | M | 1 |
| 3B | Éclairage de la plaque minéralogique | P | 1 |
| 3C | Plaque minéralogique | M | 1 |
| 3D | Lunette arrière | P | 1 |
| 3E | Support de charnière gauche | M | 1 |
| 3F | Support de charnière droite | M | 1 |
| 3G | Charnière de hayon | M | 2 |
| 3H | Poignée de hayon | P | 1 |
| 3I | Crochet de fermeture hayon | P | 1 |
Liste des vis montage n°3.
| Vis AM | 1,7 x 4,0 mm | 005 |
| Vis AP | 1,7 x 4,0 mm | 003 |
| Vis DM | 1,7 x 5,0 mm | 003 |
Total des pièces du montage n°3.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 006 |
| Pièces plastiques | 004 |
| Total pièces | 010 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 014 |
| Pièces plastiques | 020 |
| Total pièces | 035 |
| Total vis | 043 |
