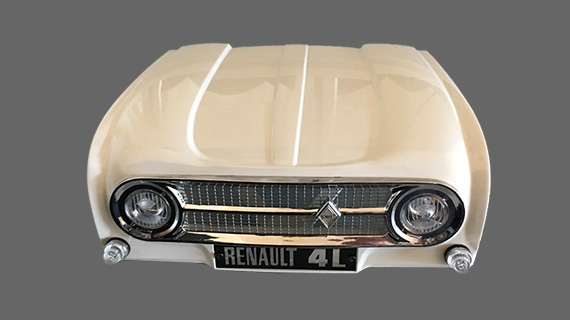

Montage n°2 : Calandre avant.
Renault 4L
Assemblage de la calandre avec son logo Renault, et des phares avant avec les clignotants et montage sur le capot.
Montage : 2/1 et 2/2.
Renault 4L

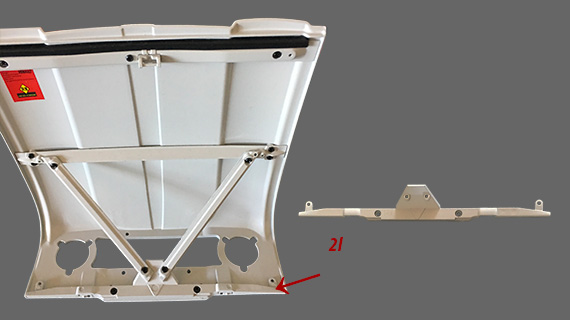

Montage du tirant de renfort 2I et fixation des tirants de renfort 1E et 1F.
- 2/I - Tirant de renfort
Montage : 2/3 et 2/4.
Renault 4L

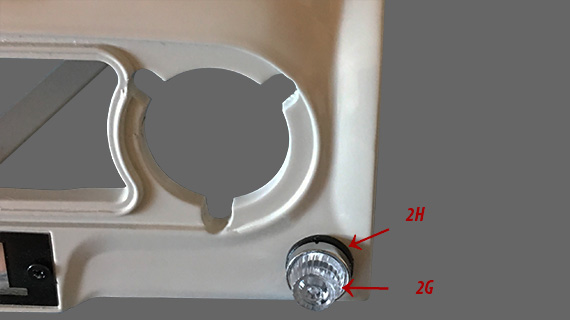

Montage des clignotants sur le capot avant.
- 2/G - Verre de clignotant
- 2/H - Optique de clignotant
Montage : 2/5.
Renault 4L

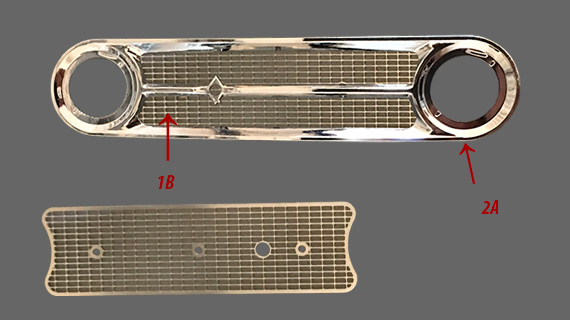

Montage de la grille sur la calandre avant.
- 1/B - Calandre (Grille)
- 2/A - Encadrement de calandre
Montage : 2/6, 2/7 et 2/8.
Renault 4L

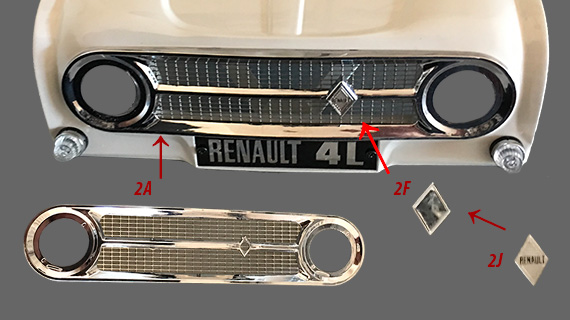

Montage de la calandre sur le capot est fixation du logo Renault sur la grille.
- 2/A - Calandre
- 2/F - Embase du logo
- 2/J - Logo Renault
Montage : 2/9 et 2/10.
Renault 4L

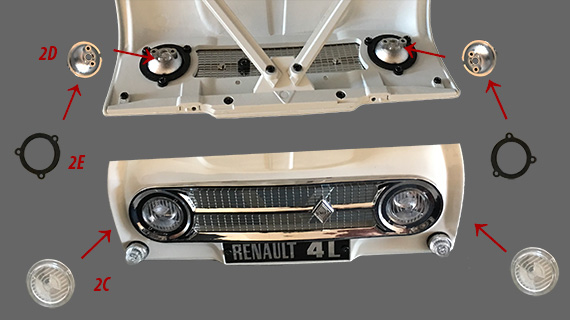

Montage des phares sur la calandre.
- 2/C - Verre de phare
- 2/D - Optique de phare
- 2/E - Bride de phare

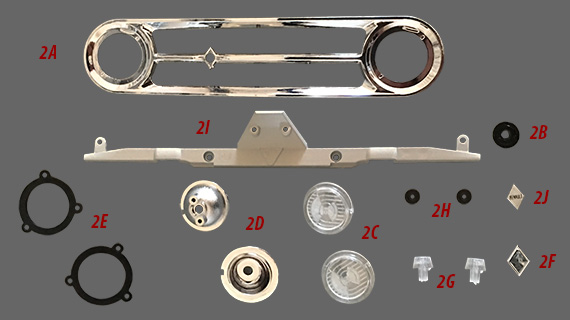

Liste des pièces n°2.
| 2A | Encadrement calandre | P | 1 |
| 2B | Joint | P | 1 |
| 2C | Verre de phare | P | 2 |
| 2D | Optique de phare | P | 2 |
| 2E | Bride de phare | P | 2 |
| 2F | Embase logo Renault | P | 1 |
| 2G | Verre de clignotant | P | 2 |
| 2H | Optique de clignotant | P | 2 |
| 2I | Tirant de renfort capot | M | 1 |
| 2J | Logo Renault | P | 1 |
Liste des vis montage n°2.
| Vis AP | 1,7 x 4,0 mm | 011 |
| Vis CM | 1,7 x 4,0 mm | 003 |
| Vis BP | 1,7 x 5,0 mm | 003 |
Total des pièces du montage n°2.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 014 |
| Total pièces | 015 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 008 |
| Pièces plastiques | 016 |
| Total pièces | 025 |
| Total vis | 032 |
