Montage n°70 : Pédalier .
Citroën 2CV Spot

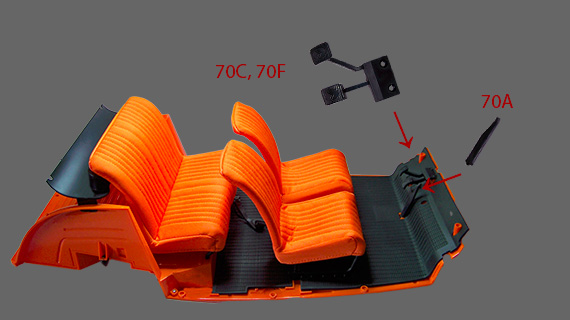

Montage du pédalier sur le plancher.
Montage : 70/1 et 70/2 .
Citroën 2CV Spot

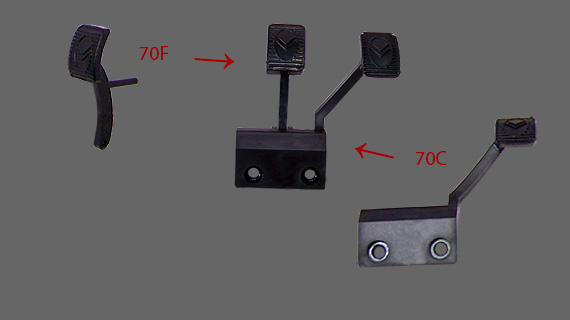

Assemblage de la pédale d'embrayage et la pédale de frein.
- 70/C - Platine support de pédale d'embrayage
- 70/F - Pédale de frein
Montage : 70/3 et 70/4 .
Citroën 2CV Spot
Montage du pédalier sur le plancher.
- 70/A - Pédale d'accélérateur
- 70/C - Platine de support de la pédale d'embrayage
- 70/F - Pédale de frein
Montage : 70/5 à 70/11 .
Citroën 2CV Spot

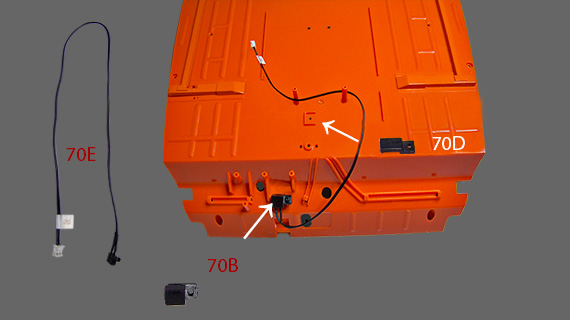

Montage de l'interrupteur du pédalier feux stop sur le plancher.
- 70/B - Support de l'interrupteur des feux stop
- 70/D - Guide-câble
- 70/E - Câble des feux stop avec interrupteur

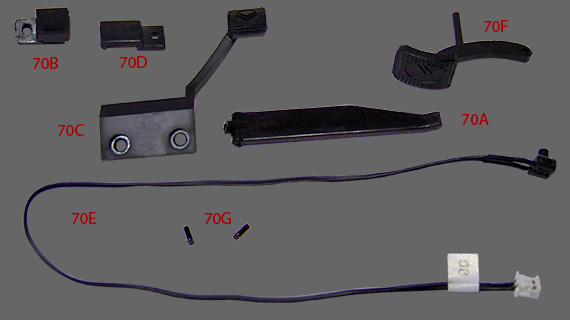

Liste des pièces n°70.
| 70A | Pédale d'accélérateur | P | 1 |
| 70B | Support de l'interrupteur des feux stop | P | 1 |
| 70C | Platine de support de la pédale d'embrayage | P | 1 |
| 70D | Guide-câble | P | 1 |
| 70E | Câble des feux stop et interrupteur | C, E | 1 |
| 70F | Goupille | M | 2 |
Liste des vis montage n°70.
| Vis PS02 | 2,3 x 4,0 mm | 004 |
| Vis PS01 | 1,8 x 3,5 mm | 003 |
Total des pièces du montage n°70.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 001 |
| Pièces électriques | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 005 |
| Total pièces | 001 |
| Total vis | 008 |
Total des pièces de la maquette.
| Autocollants | 005 |
| Autres pièces | 007 |
| Câbles électriques | 015 |
| Pièces électriques | 001 |
| Pièces métalliques | 286 |
| Pièces plastiques | 344 |
| Total pièces | 670 |
| Total vis | 336 |
