Montage n°13 : Moteur .

Citroën 2CV Spot

Assemblage du démarreur et des bloc moteur.

Montage de 011 à 015

Montage : 13/1 et 13/2.

Citroën 2CV Spot

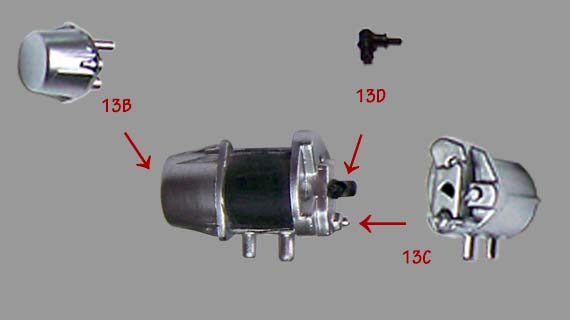

Assemblage des parties du démarreur et du connecteur.

  • 13/B - Solénoïde de démarreur A
  • 13/C - Solénoïde de démarreur B
  • 13/D - Connecteur du démarreur

Montage : 13/3, 13/4 et 13/5.

Citroën 2CV Spot

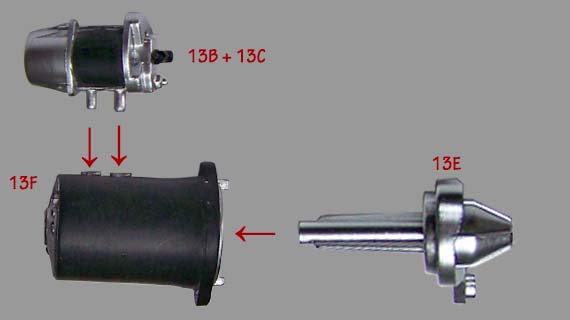

Montage de la solénoïde sur le démarreur .

  • 13/B - Solénoïde de démarreur
  • 13/E - Démarreur A
  • 13/F - Démarreur B
Montage de 011 à 015

Montage : 13/6 et 13/7.

Citroën 2CV Spot

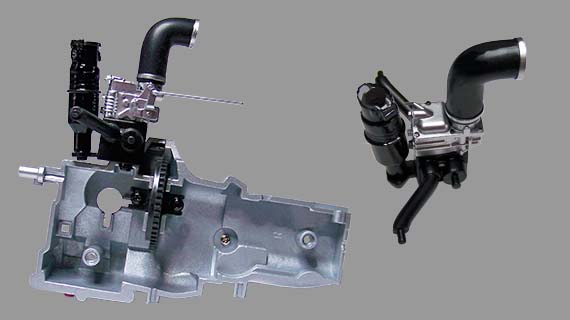

Montage du carburateur sur le bloc moteur droit.

Montage : 13/8, 13/9 et 13/10.

Citroën 2CV Spot

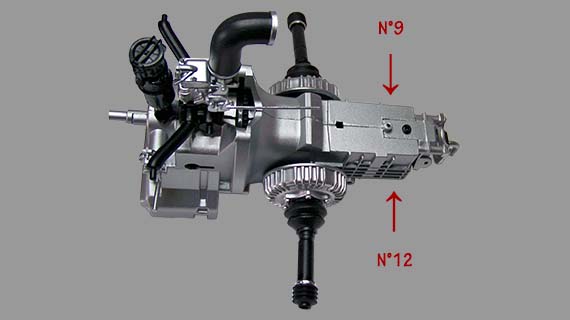

Assemblage des deux blocs moteur.

  • 09 - Bloc boîte de vitesses gauche
  • 12 - Bloc boîte de vitesses droit

Montage : 13/11, 13/12 et 13/13.

Citroën 2CV Spot

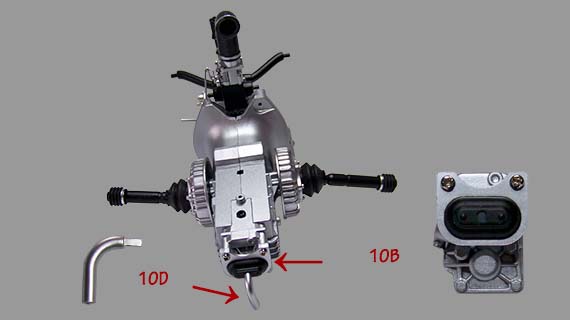

Montage du carter de la boîte de vitesses.

  • 10/B - Carter boîte de vitesses
  • 10/D - Tige du support de la boîte de vitesses

Montage : 13/14 à 13/18.

Citroën 2CV Spot

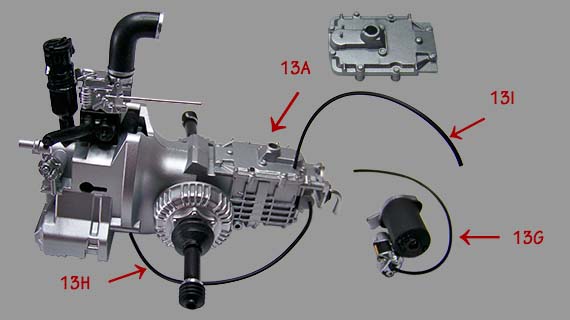

Montage du carter supérieur de la boîte de vitesses.

  • 13A - carter supérieur de la boîte de vitesses
  • 13/G - 13/H - 1/I - Câble
Montage de 011 à 015

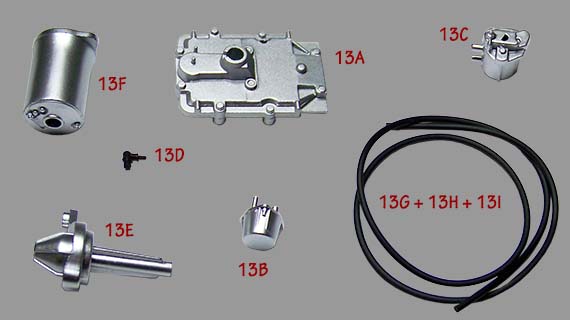

Liste des pièces n°13.

13A carter supérieur de la boîte de vitesses M 1
13B Solénoïde de démarreur A P 1
13C Solénoïde de démarreur B P 1
13D Connecteur du démarreur P 1
13E Démarreur A P 1
13F Démarreur B P 1
13G Câble du démarreur P 1
13H Câble du compteur de vitesses P 1
13I Câble de mise à la masse P 1

Liste des vis montage n°13.

Vis type DS01 2,3 x 4,0 mm 004
Vis type DS06 1,8 x 3,5 mm 002
Vis type PS01 1,8 x 3,5 mm 002
Vis type DS06 2,3 x 3,0 mm 002

Total des pièces du montage n°13.

Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 001
Pièces plastiques 008
Total pièces 009
Total vis 010

Total des pièces de la maquette.

Autocollants 000
Autres pièces 000
Câbles électriques 002
Pièces électriques 000
Pièces métalliques 014
Pièces plastiques 062
Total pièces 078
Total vis 060
