Montage n°8 : Transmission .
Citroën 2CV Spot
Assemblage de la transmission côté droit.

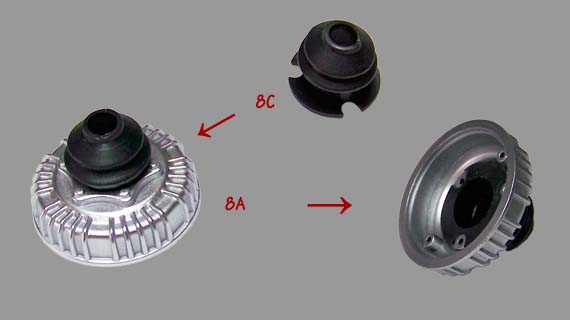

Montage : 8/1 et 8/2.
Citroën 2CV Spot
Montage du soufflet de cardan sur le tambour de frein droit.
- 8/A - Tambour de frein
- 8/C - Soufflet de cardan

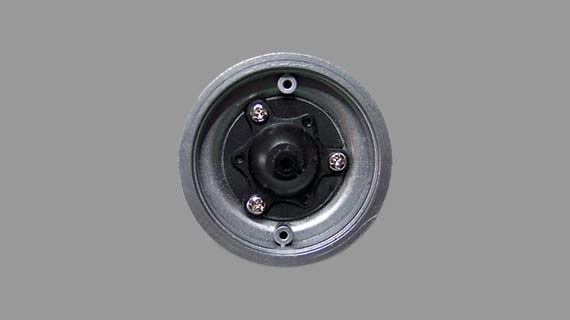

Montage : 8/3.
Citroën 2CV Spot
Fixation du soufflet.

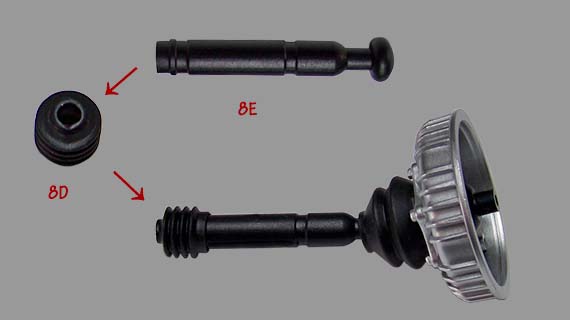

Montage : 8/4 et 8/5.
Citroën 2CV Spot
Assemblage du soufflet de cardan et montage sur le tambout de refin droit.
- 8/E - Cardan
- 8/D - Soufflet de cardan

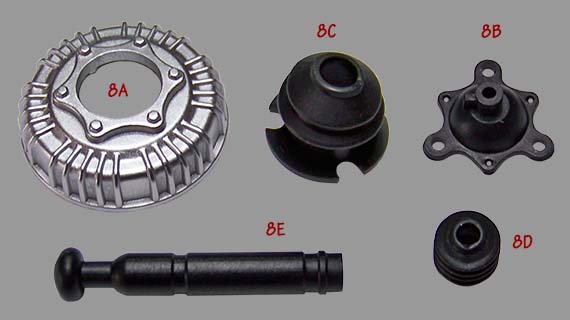

Liste des pièces n°8.
| 8A | Tambour de frein | M | 1 |
| 8B | Flasque de tambour | P | 1 |
| 8C | Soufflet de cardan (côté moteur) | P | 1 |
| 8D | Soufflet de cardan intermédiaire | P | 1 |
| 8E | Demi-arbre de transmission | M | 1 |
Liste des vis montage n°8.
| Vis type PS01 | 1,8 x 3,5 mm | 004 |
Total des pièces du montage n°8.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 003 |
| Total pièces | 005 |
| Total vis | 004 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 002 |
| Pièces électriques | 000 |
| Pièces métalliques | 007 |
| Pièces plastiques | 046 |
| Total pièces | 055 |
| Total vis | 034 |
