Notice de montage : N°36
Norton Commando 750cc

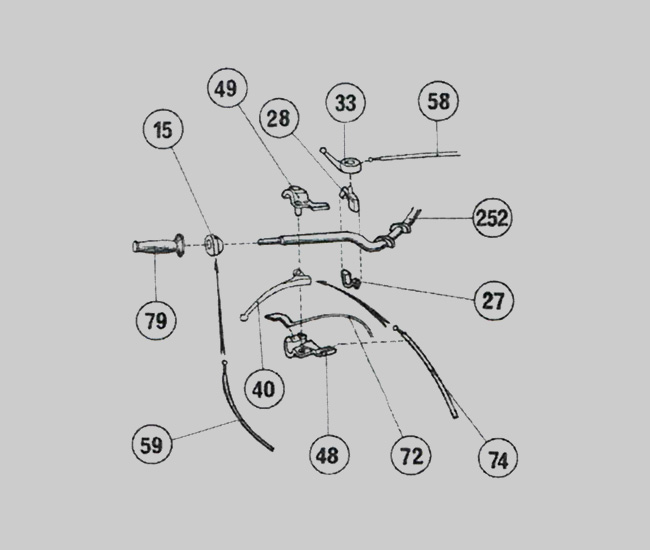

Montage des accessoires gauche sur le guidon .
- Insère la commande des gaz n°15 sur le guidon n°252
- Insère la poignée n°79 des gaz sur le guidon n°252
- Coller embase de la poignée n°48 du frein avant sur le guidon n°242
- Insère la poignée de débrayage n°40 sur l’embase n°48
- Insère le câble du frein avant n°74 sur l’embase n°48
- Insère le faisceau électrique n°72 sur l’embase n°48
- Coller embase supérieure n°49 de la poignée d’embrayage
- Coller embase inférieur n°27 du starter sur le guidon n°252
- Coller embase supérieur n°28 du starter sur le guidon n°252
- Insère le câble du starter n°58 sur l’embase n°28
Notice de montage : N°37
Norton Commando 750cc

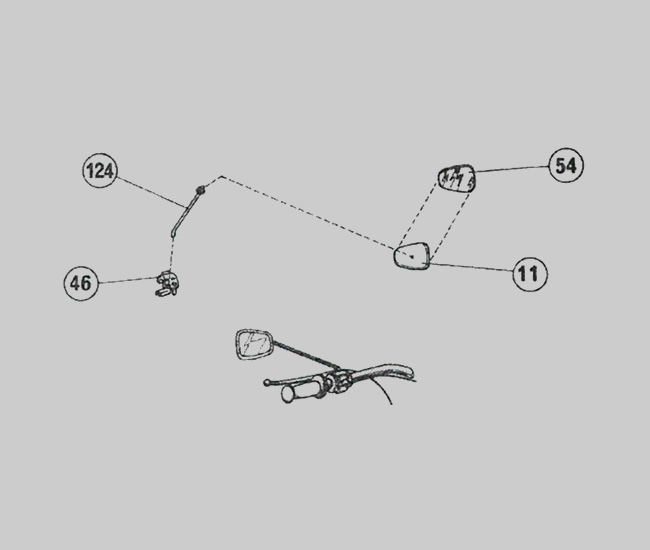

Montage du rétroviseur.
- Coller le miroir n°54 sur le support rétroviseur n°11
- Coller la tige du rétroviseur n°154 sur l’embase n°46
- Coller le rétroviseur n°11/n°54 sur la tige n°124 du rétroviseur
Notice de montage : N°38
Norton Commando 750cc

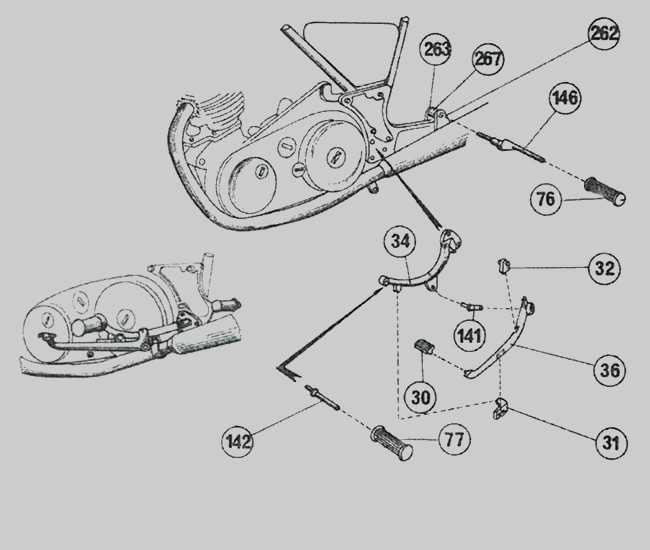

Montage des pédales de gauche.
- Coller l’axe de levier n°141 du frein à pied sur le support n°34, repose pied
- Coller le contact du feu spot n°31 sur la pédale de frein n°36
- Coller la buté n°32 sur la pédale de frein n°36
- Coller la pédale de frein n°36 sur l’axe n°141
- Coller la buté n°31 du contact du feu spot sur le support du repose pied n°34
- Coller emboue n°30 sur la pédale de frein n°36
- Coller le caoutchoute repose pied n°77 sur l’axe n°142
- Coller le caoutchoute repose pied n°76 sur l’axe n°146
- Coller l’ensemble du repose pied n°142/n°77 sur le support du repose pied n°34
- Coller l’ensemble du repose pied n°146/n°76, arrière sur le cadre n°262 et n°163 avec l’entretoise n°267
Notice de montage : N°39
Norton Commando 750cc

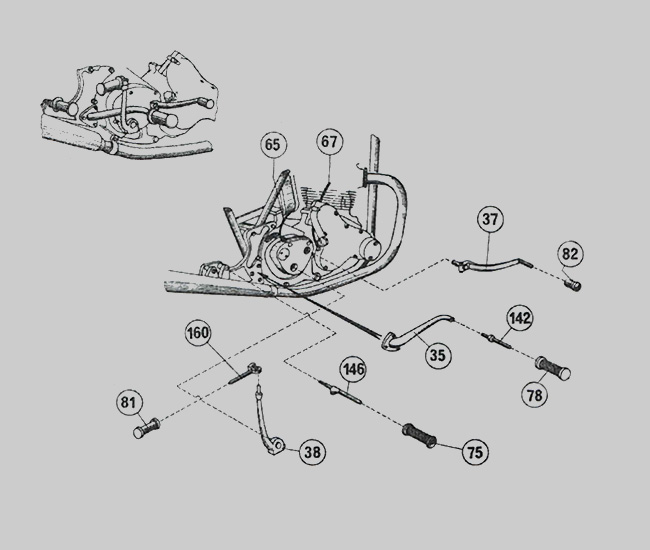

Montage des pédales côté doit .
- Insère le caoutchoute n°82 sans le coller sur le levier de vitesses n°37
- Insère le caoutchoute n°78 sans le coller sur l’axe n°142 du repose pied
- Insère le caoutchoute n°75 sens le coller sur l’axe du repos pied arrière n°146
- Insère le caoutchoute n°81 sens le coller sur l’axe n°160 levier de démarrage
- Coller l’axe n°142/n°78 sur le support n°35 du repos pied
- Coller l’axe n°160/n°81 sur le levier de démarrage n°38
- Coller le sélecteur de vitesses n°37 sur le carter boîte
- Coller le levier de démarrage n°38 sur le carter
- Coller le support du repose pied avant n°35
- Coller les support n°262 et n°263 sur le cadre et l’entretoise n°267
- Coller axe n°146, repose pied arrière sur le cadre
Notice de montage : N°40
Nordon commando 750

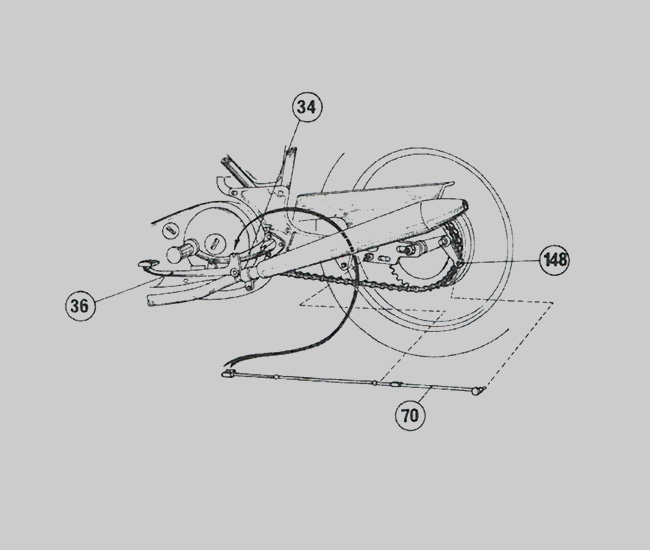

Montage du câble de frein arrière.
- Coller le câble du frein n°70 sur le levier du n°148, tambour et la pédale de frein n°36
Liste des pièces n°36.
| 015 | Commande des gaz | P | 1 |
| 027 | Embase inférieure de commande starter | P | 1 |
| 028 | Embase supérieure de commande starter | P | 1 |
| 033 | Commande starter | P | 1 |
| 040 | Poignée de frein avant | P | 1 |
| 048 | Embase inférieure du frein avant | P | 1 |
| 049 | Embase supérieure du frein avant | P | 1 |
| 058 | Câble du starter | P | 1 |
| 059 | Câble commande des gaz | P | 1 |
| 072 | Faisceau électrique | P | 1 |
| 074 | Câble de frein avant | P | 1 |
| 079 | Poignée de guidon | P | 1 |
Total des pièces notice n°36
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 012 |
| Total pièces | 012 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 006 |
| Pièces plastiques | 278 |
| Total pièces | 287 |
Liste des pièces n°37.
| 011 | Rétroviseur | P | 1 |
| 046 | Embase du rétroviseur | P | 1 |
| 054 | Miroir | P | 1 |
| 124 | Tige du rétroviseur | P | 2 |
Total des pièces notice n°37.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 004 |
| Total pièces | 004 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 006 |
| Pièces plastiques | 282 |
| Total pièces | 291 |
Liste des pièces n°38.
| 030 | Emboue la pédale de frein à peid | P | 1 |
| 031 | Contacte du feu spot | P | 1 |
| 032 | Buté de la pédale de frein | P | 1 |
| 034 | Support du repose peid | P | 1 |
| 036 | Pédale de frein | P | 1 |
| 076 | Caoutchoute repose pied arrière | P | 1 |
| 077 | Caoutchoute repose pied avant | P | 1 |
| 142 | Axe repose pied avant | P | 1 |
| 146 | Axe repose pied arrière | P | 1 |
| 262 | Support axe du repose pied arrière | P | 1 |
| 263 | Support axe du repose pied arrière | P | 1 |
| 267 | Entretoise du supportde l'axe du repose pied arrière | P | 1 |
Total des pièces notice n°38.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 013 |
| Total pièces | 006 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 006 |
| Pièces plastiques | 295 |
| Total pièces | 304 |
Liste des pièces n°39.
| 035 | Support repose pied avant | P | 1 |
| 037 | Levier de vitesses | P | 1 |
| 038 | Levier de démarrage | P | 1 |
| 075 | Caoutchoute du repose pied arrière | P | 1 |
| 078 | Caoutchoute du repose pied avant | P | 1 |
| 081 | Caoutchoute du levier de démarrage | P | 1 |
| 082 | Caoutchoute du levier de vitesses | P | 1 |
| 142 | Axe du repose pied avant | P | 1 |
| 146 | Axe du repose pied arrière | P | 1 |
| 160 | Axe du levier de démarrage | P | 1 |
Total des pièces notice n°39.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 010 |
| Total pièces | 010 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 006 |
| Pièces plastiques | 305 |
| Total pièces | 314 |
Liste des pièces n°40.
| 070 | Câble de frein arrière | P | 1 |
Total des pièces notice n°40.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 001 |
| Total pièces | 001 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 006 |
| Pièces plastiques | 306 |
| Total pièces | 315 |
