Notice de montage : N°31

Norton Commando 750cc

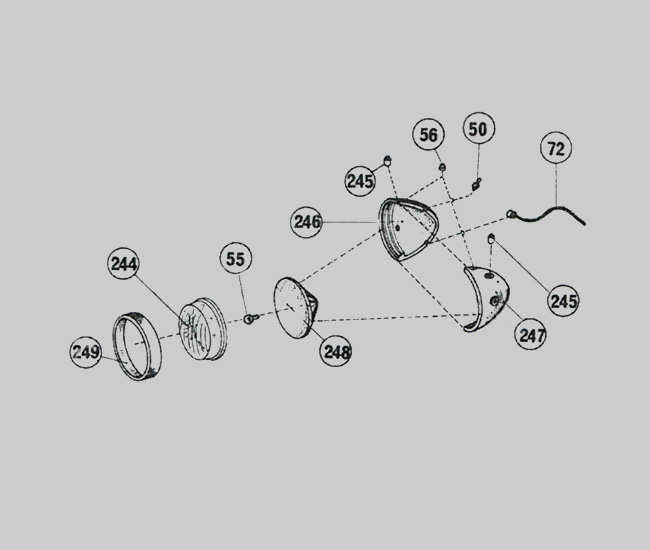

Assemblage du phare .

  • Coller les deux parties du phare, n°246 et n°247 en insérant câble faisceau
  • Insère l’ampoule n°55dans optique n°248 du phare
  • Monter l'optique n°248 dans le phare n°246/n°247
  • Coller le verre n°244 avec la parabole n°249 et sur le phare
  • Colle l’interrupteur n°50, lampe témoin n°56 et n°245
Nordon 750cc commando

Notice de montage : N°32

Norton Commando 750cc

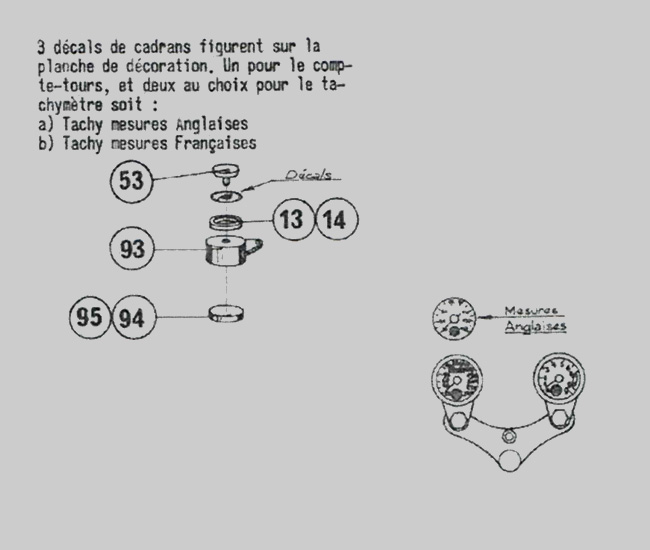

Assemblage des compteurs.

  • Faire un trou central dans les décalques vitesses et contour
  • Insère les décalques sur le verre des compteurs n°58 x 2
  • Insère les verres avec les décalques sur boîtier n°93 x 2 compteur
  • Insère les verres avec les décalques dans l’entourage n°13 et n°14 sur boîtier n°93 x 2 compteur et colle avec la pièce n°94 et n°95

Notice de montage : N°33

Norton Commando 750cc

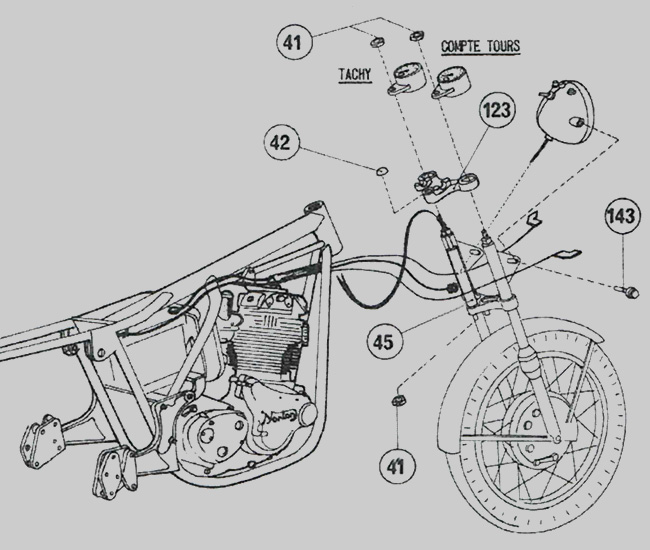

Montage de la partie supérieur de la fourche.

  • Place le support supérieur n°123 sur la partie haut du cadre
  • Insérer l’axe n°45 de le fourreau de la fourche sur le cadre sens le coller
  • Passer le câble du faisceau n°72 relient la batterie entre les deux colonnes de fourche
  • Coller le support supérieur n°123 sur l’axe n°45 et les fourches
  • Coller les compteurs sur le support supérieur n°123 de la fourche
  • Coller l’écrou de l’axe n°45
  • Coller les l’écrous n°41 sur le haut des fourches et l'axe n°45
  • Monter le phare entre les deux supports
  • Coller le phare avec vis boulon n°143

Notice de montage : N°34

Norton Commando 750cc

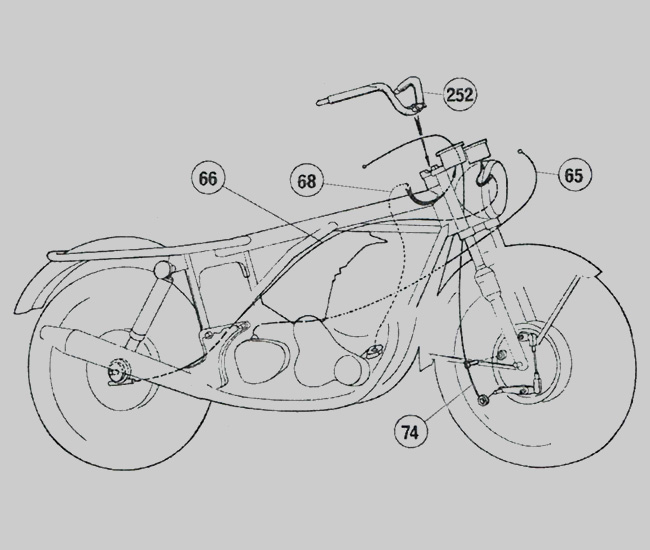

Montage du guidon .

  • Coller le guidon n°252 sur le support de la fourche

Notice de montage : N°35

Nordon commando 750

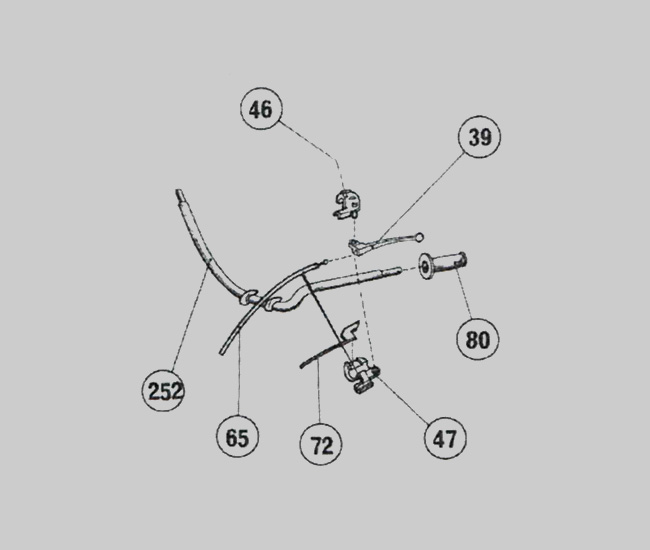

Montage des accessoires gauche sur le guidon.

  • Insère la poignée n°80 sur le guidon n°252
  • Coller embase de la poignée n°47 de l'embrayage sur le guidon n°252
  • Insère la poignée de débrayage n°39 sur l’embase n°47
  • Insère le câble n°65 de débrayage
  • Insère le faisceau n°72 sur l’embase n°47
  • Coller embase supérieure n°46 de la poignée d’embrayage
Nordon 750cc commando

Liste des pièces n°31.

050 Interrupteur P 1
055 Ampoule P 1
056 Lampe témoin P 1
244 Verre du phare P 1
245 Voyant P 2
246 Demi-phare P 1
247 Demi-phare P 1
248 Optique du phare P 1
249 Enjoliveur du phare P 1

Total des pièces notice n°31.

Autocollants 000
Pièces métalliques 000
Pièces plastiques 010
Total pièces 010

Total des pièces de la maquette.

Autocollants 003
Pièces métalliques 006
Pièces plastiques 287
Total pièces 296

Liste des pièces n°32.

013 Entourage compteur P 1
014 Entourage compteur P 1
053 Verre des compteurs P 2
093 Boitier compteur P 2
094 Élément compteur P 1
095 Élément compteur P 1

Total des pièces notice n°32.

Autocollants 000
Pièces métalliques 000
Pièces plastiques 008
Total pièces 008

Total des pièces de la maquette.

Autocollants 003
Pièces métalliques 006
Pièces plastiques 295
Total pièces 304

Liste des pièces n°33.

041 Écrou P 3
042 Écrou P 1
143 Vis de fixation du phare P 2

Total des pièces notice n°33.

Autocollants 000
Pièces métalliques 000
Pièces plastiques 006
Total pièces 006

Total des pièces de la maquette.

Autocollants 003
Pièces métalliques 006
Pièces plastiques 301
Total pièces 310

Liste des pièces n°34.

252 Guidon P 1

Total des pièces notice n°34.

Autocollants 000
Pièces métalliques 000
Pièces plastiques 001
Total pièces 001

Total des pièces de la maquette.

Autocollants 003
Pièces métalliques 006
Pièces plastiques 302
Total pièces 311

Liste des pièces n°35.

039 Levier de débrayage P 1
046 Embase supérieure du levier débrayage P 1
047 Embase inférieure du levier débrayage P 1
065 Câble de débrayage P 1
080 Poignée des gaz P 1

Total des pièces notice n°35

Autocollants 000
Pièces métalliques 000
Pièces plastiques 005
Total pièces 005

Total des pièces de la maquette.

Autocollants 003
Pièces métalliques 006
Pièces plastiques 307
Total pièces 316
