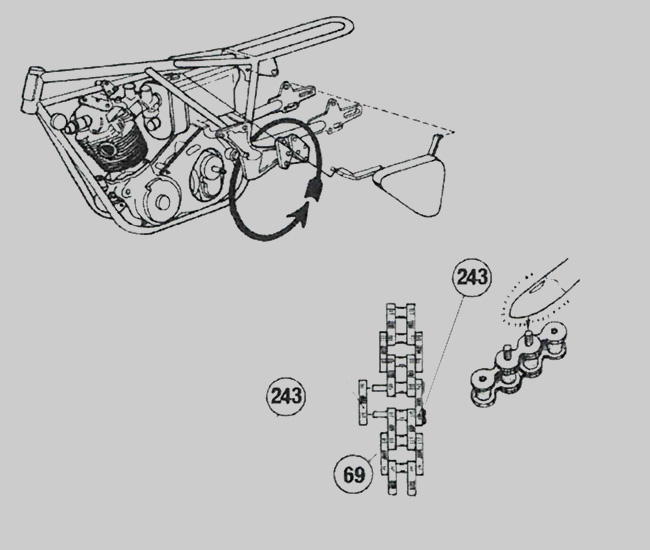

Notice de montage : N°26
Nordon commando 750
Montage de la chaîne.
- Montage de la chaîne n°69 sur le cadre en passent par le bras oscillant
- Riveter à l’aide d’un point chauffée

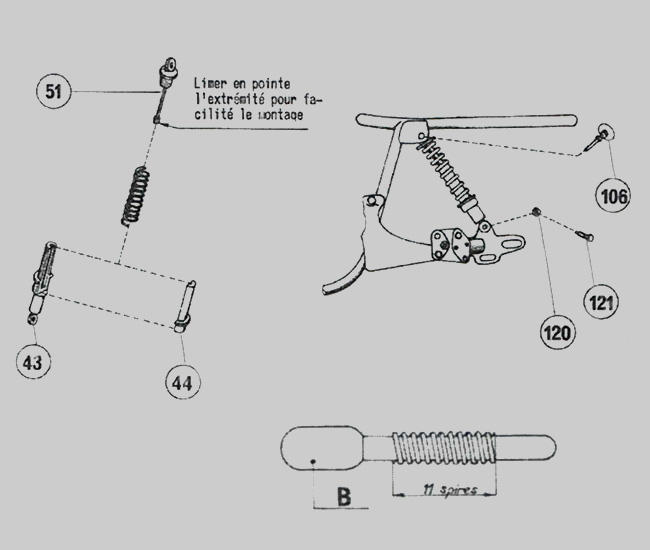

Notice de montage : N°27
Norton Commando 750cc
Assemblage et montage des l'amortisseurs arrière sur le cadre et bas oscillant .
- Réalisation des deux ressorts arrière en utilisant l’axe B
- Ressort de 11 spires et une longueur de 24mm
- Assembler et colle les deux parties n°43 et n°44 de l’amortisseur en insérant le ressort monter l’axe n°51 de l’amortisseur
- Monter les amortisseurs sur le cadre et le bars oscillant avec la vis n106 et n°121 et l’écrou n°120

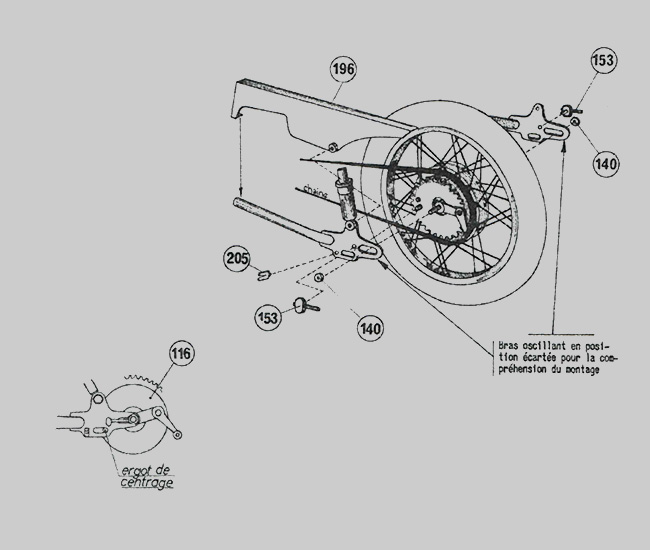

Notice de montage : N°28
Norton Commando 750cc
Montage de la roue arrière.
- Passer la chaîne sur le pignon de la roue
- Insère l’axe de la roue dans le bras oscillant
- Coller l’écrou n°140 sur l’axe de roue
- Coller le tendeur de la roue
- Coller la buté du câble de frein

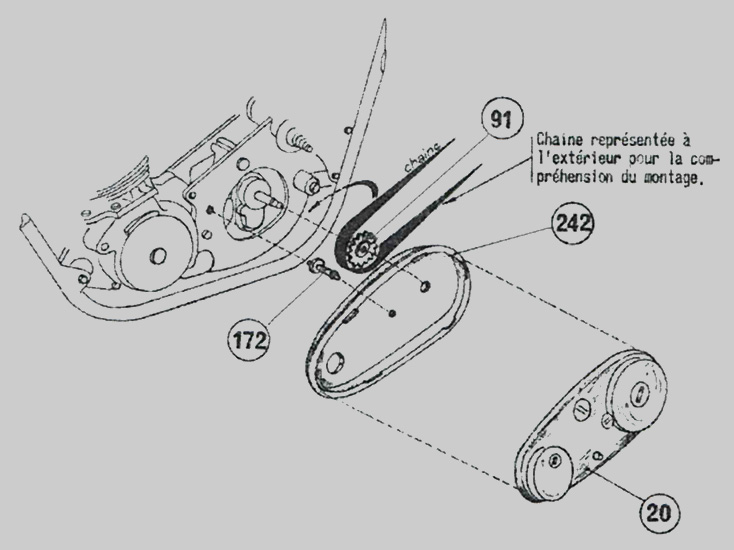

Notice de montage : N°29
Norton Commando 750cc
Montage de la chaîne, et du pignon sur l’axe de sortie de boîte .
- Inséré le pignon n°91 sur l’axe de sortie de boîte
- Monter la chaîne sur le pignon
- Coller la tige de fixation n°172 sur le carter n°172, sortie de boîter
- Colle le carter n°242 sur la tige de fixation n°172
- Colle le couvercle du carte n°20 sur le carter n°242

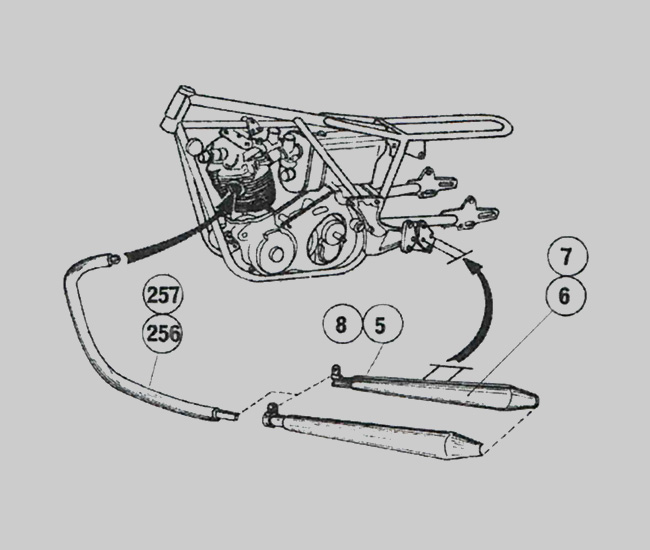

Notice de montage : N°30
Nordon commando 750
Montage des pots d'échappement.
- Coller les deux parties du pot d’échappement n°7 et n°8, emsemble
- Coller les deux parties du pot d’échappement n°5 et n°6, ensemble
- Coller les pots d’échappement n°7/n°8 et n°5/n6 sur la sortie des tubes n°256 et n°257 et sur le cadre
Liste des pièces n°26.
| 069 | Chaîne | P | 1 |
| 243 | Maillon de chaîne | P | 2 |
Total des pièces notice n°26
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 003 |
| Total pièces | 003 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 006 |
| Pièces plastiques | 246 |
| Total pièces | 253 |
Liste des pièces n°27.
| 043 | Amortisseur partie 1 | P | 2 |
| 044 | Amortisseur partie 2 | P | 2 |
| 051 | Axe de l’amortisseur | P | 2 |
| 106 | Boulon de fixation amortisseur | P | 2 |
| 120 | Écrou de fixation amortisseur | P | 2 |
| 121 | Boulon de fixation amortisseur | P | 2 |
Total des pièces notice n°27.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 012 |
| Total pièces | 012 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 006 |
| Pièces plastiques | 258 |
| Total pièces | 265 |
Liste des pièces n°28.
| 020 | Carter | P | 1 |
| 091 | Pignon à chaîne | P | 1 |
| 172 | Axe de fixation carter | P | 1 |
| 242 | Couvercle de carter de la boîte | P | 1 |
Total des pièces notice n°28.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 004 |
| Total pièces | 004 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 006 |
| Pièces plastiques | 262 |
| Total pièces | 269 |
Liste des pièces n°29.
| 020 | Couvercle du carter | P | 1 |
| 091 | Pignon a chaîne | P | 1 |
| 171 | Axe fixation du carter | P | 1 |
| 242 | Carte | P | 2 |
Total des pièces notice n°29.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 004 |
| Total pièces | 004 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 006 |
| Pièces plastiques | 266 |
| Total pièces | 273 |
Liste des pièces n°30.
| 005 | Pot d'échappement | P | 1 |
| 006 | Pot d'échappement | P | 2 |
| 007 | Pot d'échappement | P | 1 |
| 008 | Pot d'échappement | P | 2 |
| 257 | Pot d'échappement | P | 1 |
| 256 | Pot d'échappement | P | 2 |
Total des pièces notice n°30
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 011 |
| Total pièces | 011 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 006 |
| Pièces plastiques | 277 |
| Total pièces | 284 |
