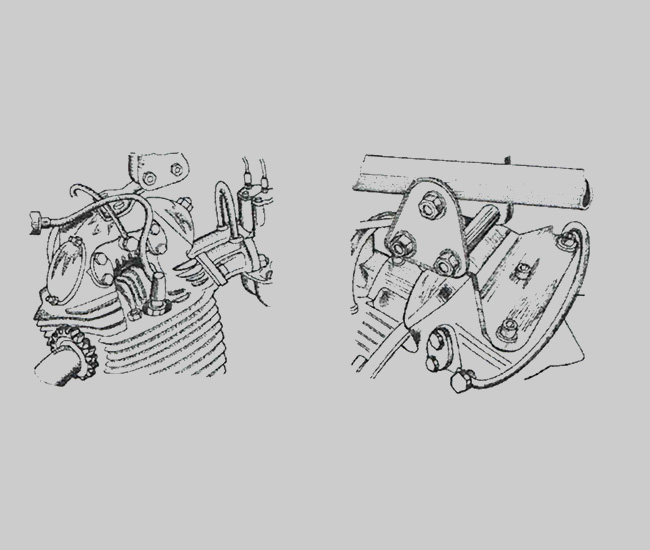

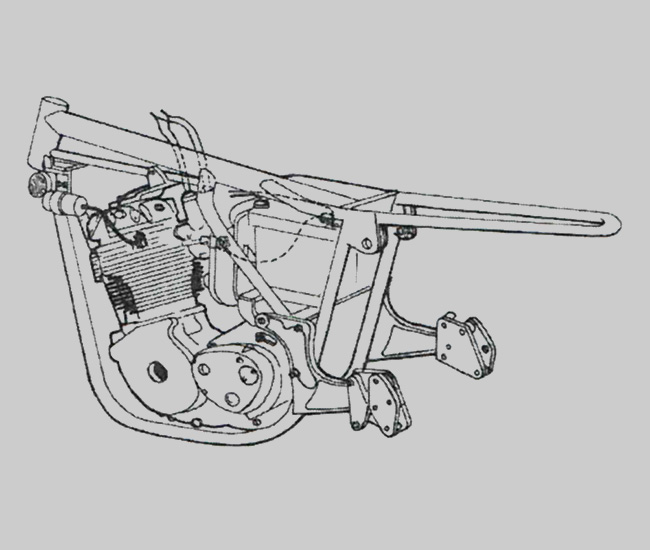

Notice de montage : N°22
Norton Commando 750cc
Moteur.
Notice de montage : N°23
Norton Commando 750cc

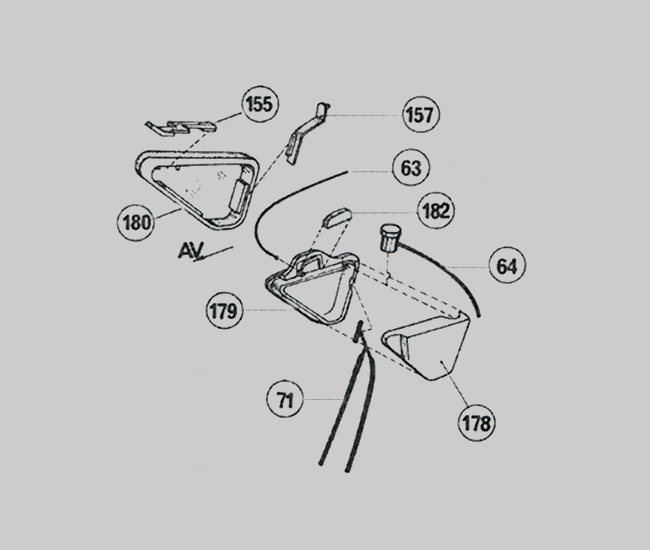

Assemblage du réservoir d'huile.
- Coller le carter d’huile n°178 avec le n°179 en insérant la durite d’huile n°71
- Colle le pièce n°182 contre le carter d’huile n°179 en insérant la durite de top plein n°63
- Colle le pièce n°182 contre le carter d’huile n°179 en insérant le durite de top plein n°63
- Coller le réservoir n°178/n°179 dans le carter droit n°180
- Coller les supports, n°155 et n°157 sur le carter d’huile, n°180
Notice de montage : N°24
Norton Commando 750cc

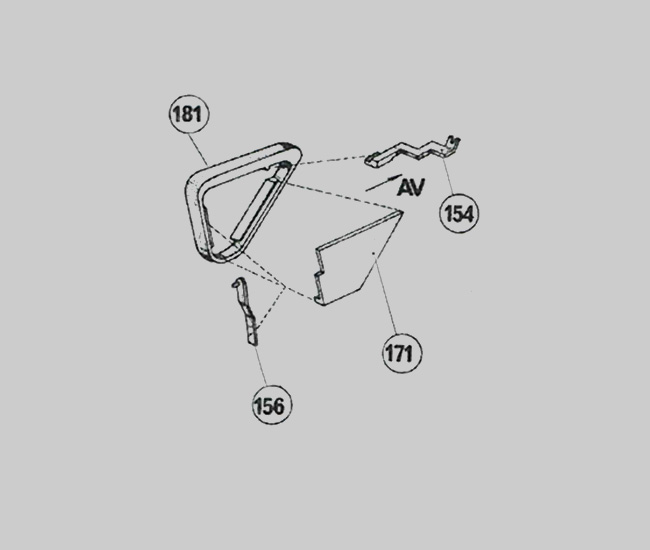

Assemblage du réservoir d'huile.
- Colle le support, n°154 et n°156 sur le carter de la boîte à outil
- Coller le réservoir d’huile avec la boîte à outil
Notice de montage : N°25
Norton Commando 750cc

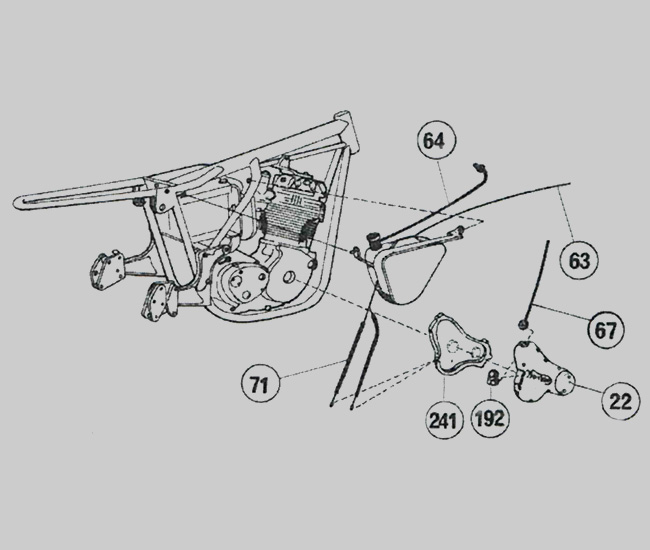

Montage du réservoir d'huile et du carter de distribution sur le cadre.
- Coller le carter boîter de distribution n°241 sur le moteur
- Coller le carter boîter de distribution n°241 avec le n°22 en insérant les deux durite n°71 et n°67 et le stabilisateur de pression d’huile et montage sur le moteur
Liste des pièces n°21.
| 000 | Pas de pièce |
Total des pièces notice n°21
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 000 |
| Total pièces | 000 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 004 |
| Pièces plastiques | 227 |
| Total pièces | 234 |
Liste des pièces n°22.
| 000 | Pas de pièce |
Total des pièces notice n°22.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 000 |
| Total pièces | 000 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 004 |
| Pièces plastiques | 227 |
| Total pièces | 234 |
Liste des pièces n°23.
| 063 | Durite du trop-plein d’huile | P | 1 |
| 064 | Durite du bouchon de remplissage d’huile | P | 1 |
| 071 | Tubulure d’huile | P | 1 |
| 155 | Support carter d'huile | P | 1 |
| 157 | Support carter d'huile | P | 1 |
| 178 | Réservoir d'huile n°178 | P | 1 |
| 179 | Réservoir d'huile | P | 1 |
| 180 | Carter d'huile | P | 1 |
| 182 | Pièce du réservoir | P | 1 |
Total des pièces notice n°23.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 009 |
| Total pièces | 009 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 004 |
| Pièces plastiques | 236 |
| Total pièces | 243 |
Liste des pièces n°24.
| 154 | Support de la boîte à outil | P | 1 |
| 156 | Support de la boîte à outil | P | 1 |
| 171 | Coffre de la boîte à outil | P | 1 |
| 181 | Carter de la boîte à outil | P | 1 |
Total des pièces notice n°24.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 004 |
| Total pièces | 004 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 004 |
| Pièces plastiques | 240 |
| Total pièces | 247 |
Liste des pièces n°25.
| 022 | Carter de distribution | P | 1 |
| 192 | Capteur de pression d’huile | P | 1 |
| 241 | Carter de distribution n°241 | P | 1 |
Total des pièces notice n°25.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 003 |
| Total pièces | 003 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 004 |
| Pièces plastiques | 243 |
| Total pièces | 250 |
