Norton Commando 750cc

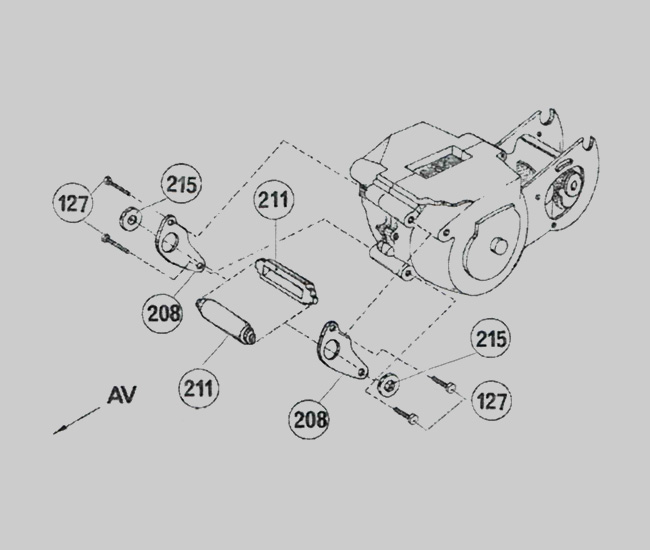

Montage du support moteur.

• Coller les demi-support moteur n°221x2
• Collet le support n°211 du moteur avec les plaques supports moteur n°208x2
• Coller l’ensemble du support moteur n°211/n°208 sur le bloc moteur
• Coller l’ensemble du support moteur avec les quartes vis n°227x4
• Coller les écrous n°215x2 sur le support moteur

Norton Commando 750cc

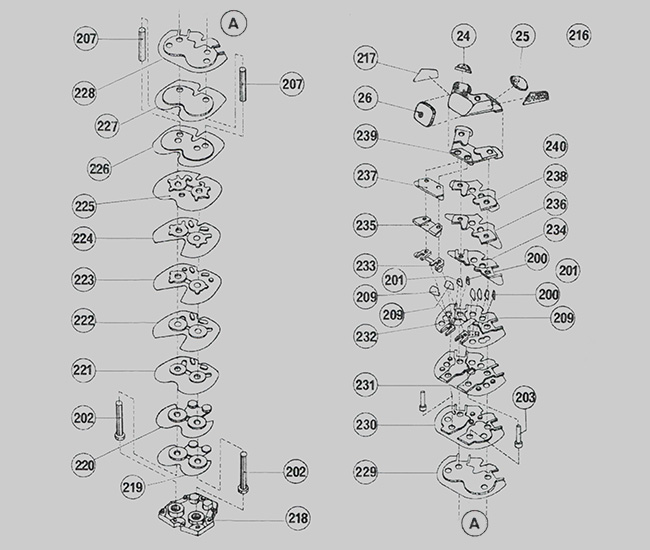

Montage du cylindre.

• Colle les tiges de montage n°202 sur la base du cylindre n°218
• Colle les ailettes du n°219 à n°226 sur la base du cylindre n°218
• Coller les axes de montage n°207 sur l’ailette n°227
• Coller les ailettes n°228 à n°232 sur l’ailette n°227
• Coller les ailette n°200x2, n°201x2 et n°209x4 sur l’ailette n°232
• Coller les ailettes n°233 à n°239 sur l’ailette n°232
• Coller le bloc cylindre n°240 sur l’ailette n°239
• Coller le carter gauche du cylindre n°24, le carter droit du cylindre n°25, la plaque culbuteur droite n°216, et la plaque des culbuteur gauche n°217 contre le bloc cylindre n°240

Norton Commando 750cc

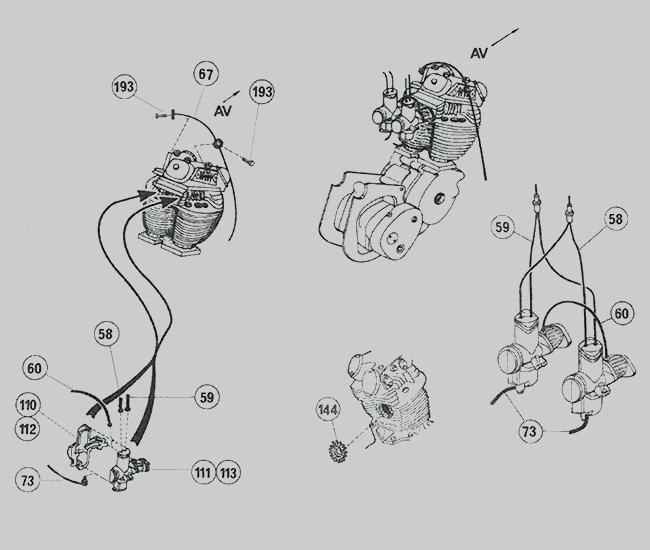

Montage des carburateurs.

• Coller la partie du carburateur n°110 avec n°111 en insèrent le câble n°58, n°59, n°60 et n°73x2
• Coller la partie du carburateur n°112 avec n°113 en insèrent le câble n°58, n°59, n°60 et n°73x2
• Colle le câble n°67 sur la plaque des culbuteur gauche n°217 avec le boulon n°193
• Colle le câble n°67 sur la plaque des culbuteur droit n°216 avec le boulon n°193
• Colle les collies n°144x2 du pot d’échappement sur le cylindre

Norton Commando 750cc

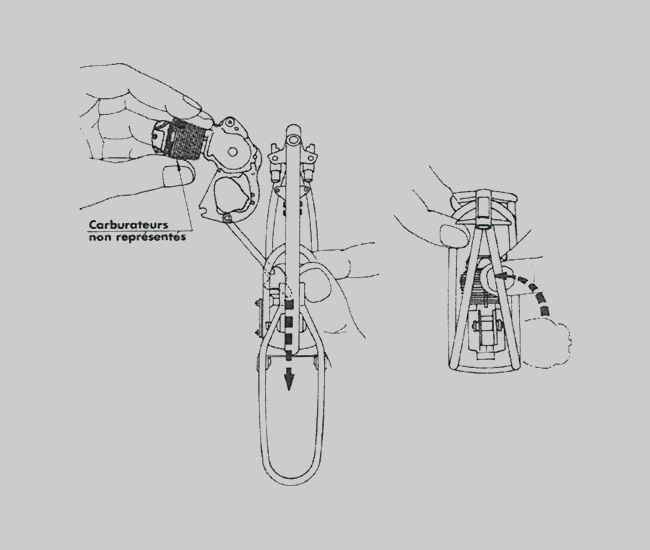

Montage du moteur dans le cadre.

Norton Commando 750cc

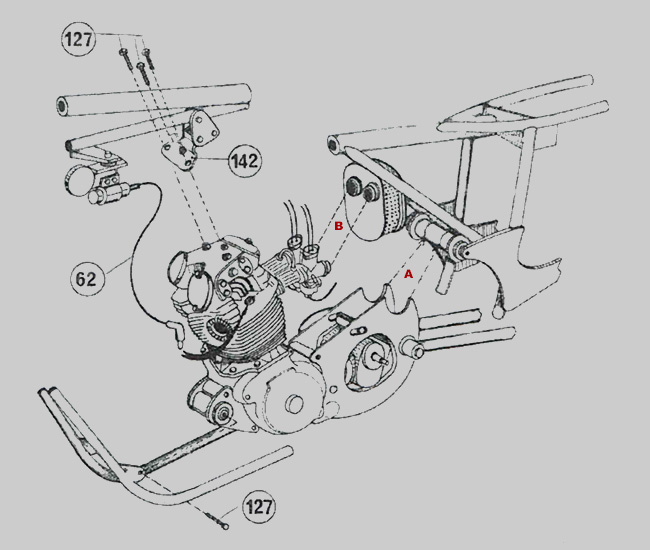

Fixation du moteur sur le cadre.

• Coller arrière des flasques sur l’axe support moteur du cadre ( repère A )
• Emboiter sans les coller les deux embouts du carburateur dans les manchons du filtre à air ( repère B )
• Insère le support moteur sur le cadre avec deux boulon n°127x2 pris dans l’axe du moteur
• Coller le haut du moteur sur le support n°147 et insère trois boulons n°127
• Insère les files de bougie sur les cylindres
