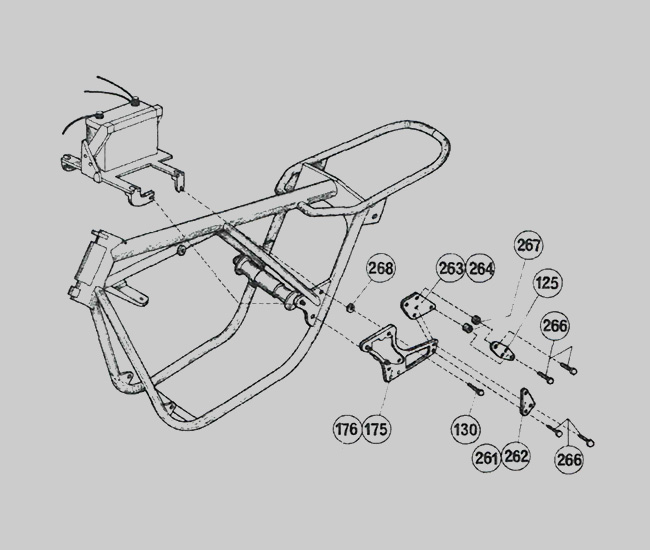

Notice de montage : N°11
Norton Commando 750cc
Montage de la batterie et des plaque sur le cadre.
- Montage de la batterie sur le cadre et colle l'ensemble des support
- Colle les plaques de support n°175 et n°176 sur l’axe moteur et le cadre
- Colle la vis n°130 avec la plaque n°175 et n°176 et insère l’entretoise n°268

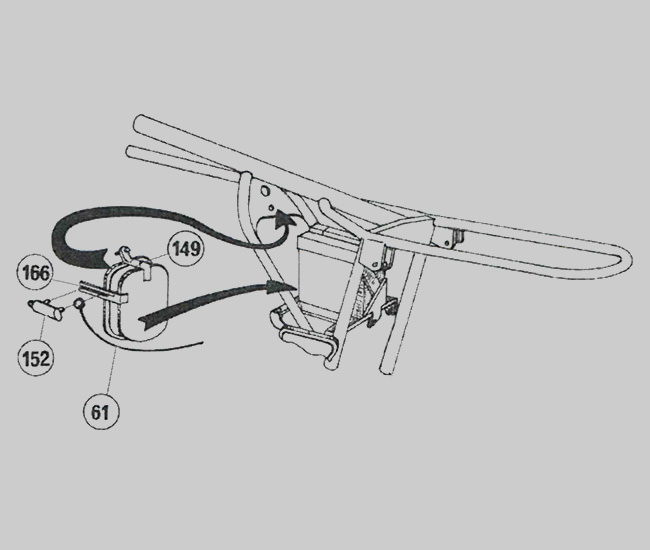

Notice de montage : N°12
Norton Commando 750cc
Montage du filtre à air sur le cadre.
- Coller la partie n°149 du filtre à air sur le cadre
- Mettre en buter le filtre à air contre la batterie et coller
- Coller n°152 avec le câble n°61 sur n°166 du filtre à air

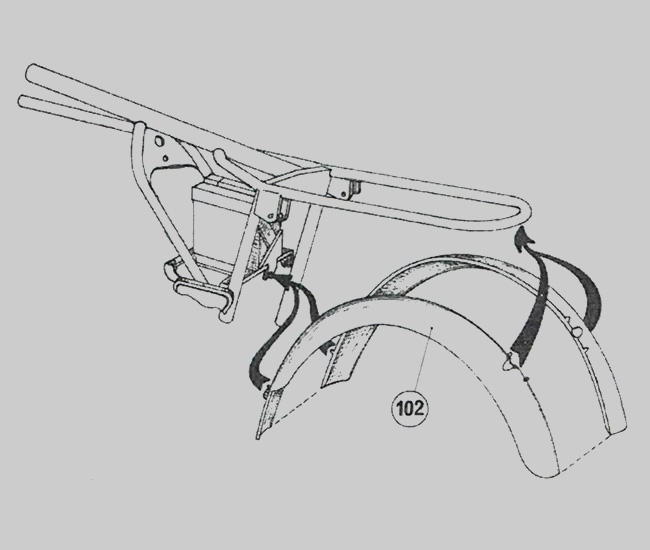

Notice de montage : N°13
Nordon commando 750
Montage du garde-boue arrière sur le cadre.
- Coller les deux garde-boues ensemble n°102

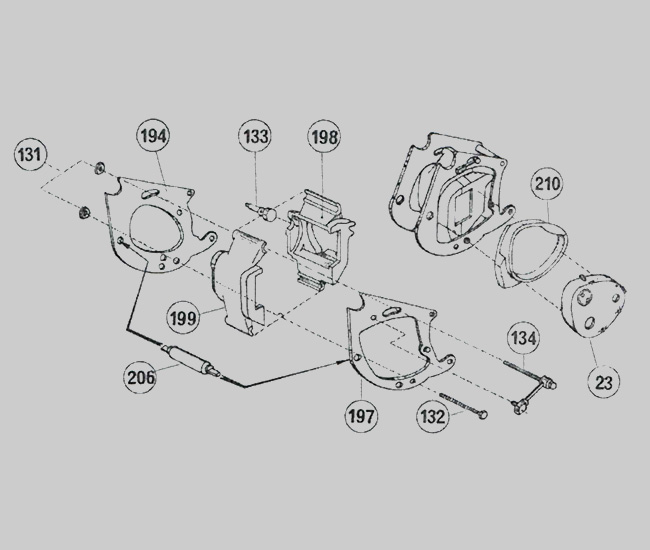

Notice de montage : N°14
Norton Commando 750cc
Assemblage de la boîte de vitesses.
- Coller les demi-carters de la boîte de vitesses n°198 avec n°199 en insère l’axe n°133 petit pignon
- Monter les flasques n°194 et n°197 sur la boîte de vitesses n°198/199
- Monter les flasques n°194 et n°197 sur la boîte de vitesses n°198/199
- Coller les l’écroue n°131 sur les vis n°132/134
- Coller le carter intermédiaire n°210 sur le carter de la boîte de vitesses
- Coller le carter n°23 sur n°210, carter intermédiaire de la boîte de vitesses

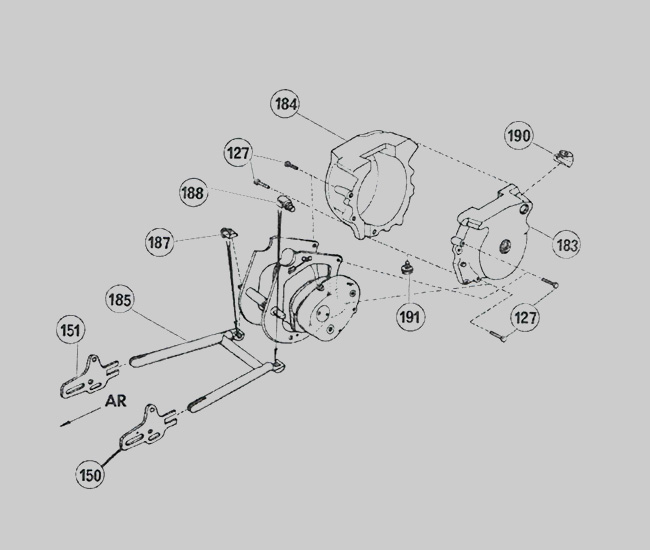

Notice de montage : N°15
Norton Commando 750cc
Montage du carter.
- Coller le demi-carter n°183 avec le n°184
- Coller le bouchon dévidage n°101 sur le carter n°183/n°184
- Coller le n°19, sortie du câble de compteur de vitesses sur le carter n°183
- Coller les flaque n°194/n°197 de la boîte de vitesses sur les carter n°183/n°184
- Coller les quatre vis n°127 sur les flasque n°194/n°197
- Coller n°187 et n°188 supports de l’axe du bras oscillant sur l’axe n°206
- Coller le bloc cylindre n°240 sur l’ailette n°239
- Coller n°150 et 151, support de roue arrière sur le bras oscillant n°185
Liste des pièces n°11.
| 125 | Support pot d’échappement | P | 2 |
| 130 | Vis | P | 2 |
| 175 | Plaque support gauche | P | 1 |
| 176 | Plaque support droite | P | 1 |
| 261 | Plaque de fixation du repose-pied gauche | P | 1 |
| 262 | Plaque de fixation du repose-pied droit | P | 1 |
| 263 | Plaque de fixation gauche | P | 1 |
| 264 | Plaque de fixation droite | P | 1 |
| 266 | Vis | P | 8 |
| 267 | Entretoise | P | 4 |
| 268 | Entretoise | P | 2 |
Total des pièces notice n°11.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 024 |
| Total pièces | 024 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 004 |
| Pièces plastiques | 130 |
| Total pièces | 137 |
Liste des pièces n°12.
| 152 | Contacte | P | 1 |
| 061 | Câble de contacte | P | 1 |
Total des pièces notice n°12.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 002 |
| Total pièces | 002 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 004 |
| Pièces plastiques | 120 |
| Total pièces | 127 |
Liste des pièces n°13.
| 102 | Garde-boue | P | 2 |
Total des pièces notice n°13.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 002 |
| Total pièces | 002 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 004 |
| Pièces plastiques | 132 |
| Total pièces | 139 |
Liste des pièces n°14.
| 023 | Carter boîte de vitesses | P | 1 |
| 131 | Écrou boîte de vitesses | P | 2 |
| 132 | Vis boîte de vitesses | P | 1 |
| 133 | Axe du pignon à chaîne | P | 1 |
| 134 | Boulon de boîte tendeur | P | 1 |
| 194 | Plaque gauche fixation | P | 1 |
| 197 | Plaque droite fixation | P | 1 |
| 198 | Carter boîte de vitesses partie 1 | P | 1 |
| 199 | Carter boîte de vitesses partie 2 | P | 1 |
| 206 | Axe du bras oscillant | P | 1 |
| 210 | Carter intermédiaire de la boîte de vitesses | P | 1 |
Total des pièces notice n°14
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 012 |
| Total pièces | 012 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 004 |
| Pièces plastiques | 144 |
| Total pièces | 151 |
Liste des pièces n°15.
| 127 | Vis | P | 4 |
| 150 | Support de roue arrière droit | P | 1 |
| 151 | Support de roue arrière gauche | P | 1 |
| 183 | Demi-carter moteur droit | P | 1 |
| 184 | Demi-carter moteur gauche | P | 1 |
| 185 | Bras oscillant | P | 1 |
| 187 | Support gauche du bars oscillant | P | 1 |
| 188 | Support droit du bras oscillant | P | 1 |
| 190 | Sortie du câble de compteur | P | 1 |
| 191 | Bouchon de vidange | P | 1 |
Total des pièces notice n°15.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 013 |
| Total pièces | 013 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 004 |
| Pièces plastiques | 157 |
| Total pièces | 164 |
