Norton Commando 750cc

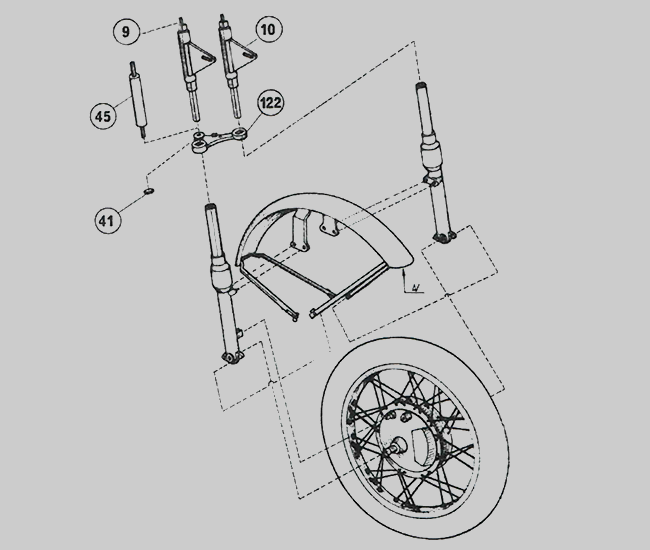

Assemblage de la fuorche.

• Coller la fourche droit n°18 sur l’axe de roue emprisonnent l’ergot du flaque n°114
• Colle l’ensemble du garde-boue sur la colonne de gauche n°17
• Coller l’axe n°45, n°9, n°10 sur le support de fourche n°122
• Coller écrou n°41, sur l’axe n°45

Norton Commando 750cc

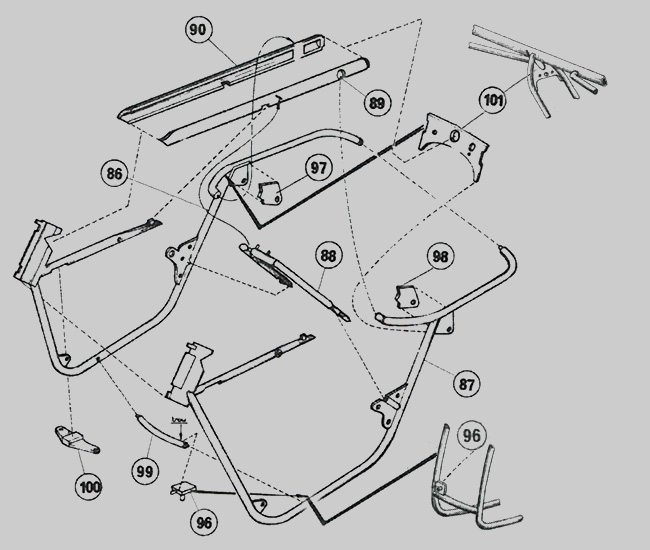

Assemblage du cadre.

• Coller les deux demi-tubes n89 et n°90, ensemble
• Colle le support de l’amortisseur n°97 sur le cadre n°86
• Colle les deux demi-cadres n°86 et n°87, ensemble
• Colle le tube n°89/n°90, sur le cadre
• Colle la partie intermédiaire du cadre n°88 sur le cadre
• Coller la partie n°99, entre les tubulures du cadre n°86 et 87
• Coller la pièce n°101 sur les supports d’amortisseur n°89 et n°90
• Coller le support des bobines n°100 sur le cadre n°86 et n°87
• Coller le support de béquille n°96 sur le cadre n°87 et n°99

Nordon commando 750

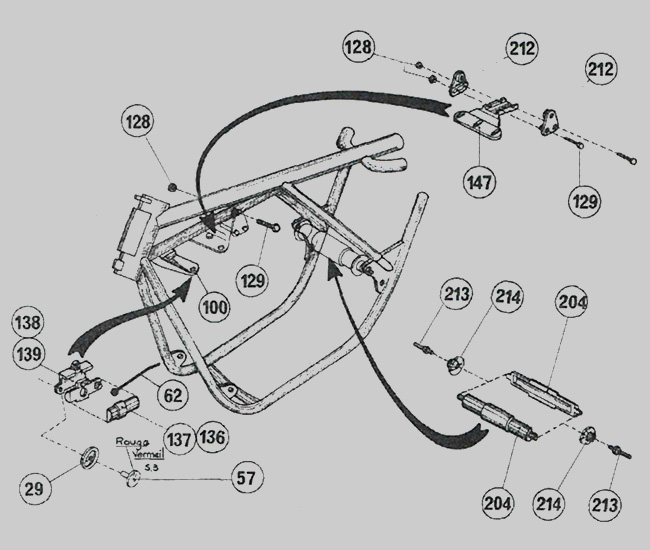

Assemblage des bobine et montage sur le cadre moteur.

• Assemblage de la bobine n°136 avec le n°138 en insèrent le câble de la bobinen°62
• Assemblage de la bobine n°137 avec le n°139, en insèrent le câble de la bobinen°62
• Verre du réflecteur n°57, emboiter sur le support du réflecteur n°29
• Coller les bobines sur le support n°100 du cadre

Montage support cylindre

• Coller les supports cylindre n°212x2 sur le support n°147
• Insère les vis n°129x2 dans les supports n°212
• Coller les écrou n°128x2 sur les vis n°129
• Monter l’ensemble n°212, n°128, n°129 et n°147 sur le cadre sans le coller
• Isère le vis n°129 dans les supports n°128 et n°129
• Coller l’écrou n°128 sur la vis n129

Montage de l’axe moteur

• Coller les deux demi-axe n°204x2 ensemble
• Coller les embout n°214x2 sur l’axe n°204
• Coller l’axe n°213x2 sur les embouts n°214
• Coller l’axe n°213x2 sur les embouts n°214

Norton Commando 750cc

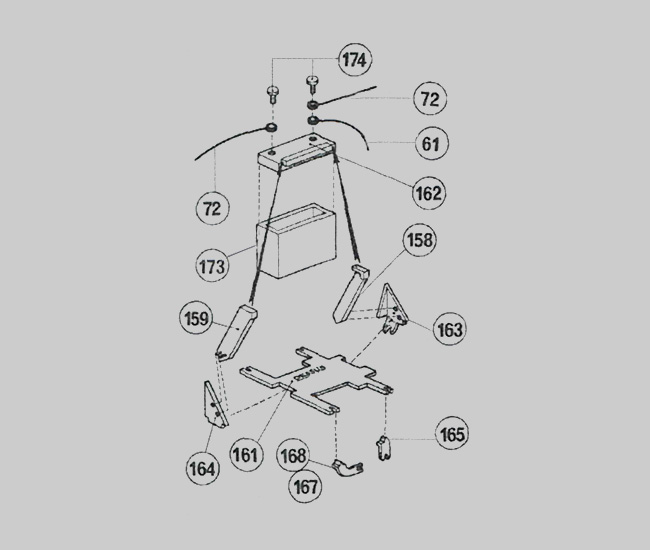

Assemblage de la batterie.

• Coller la partie du dessus de batterie n°162 avec la partie inférieur n°173
• Coller le support de batterie n°158 avec le support n°163
• Coller le support de batterie n°159 avec le support n°164
• Coller la batterie n°162/173 sur le support de batterie n°161
• Coller les support n°165, n°167 et n°168 avec le n°161
• Coller les cosses d’alimentation n°174x2 avec les câbles n°72 et n°61 sur la batterie n°161

Norton Commando 750cc

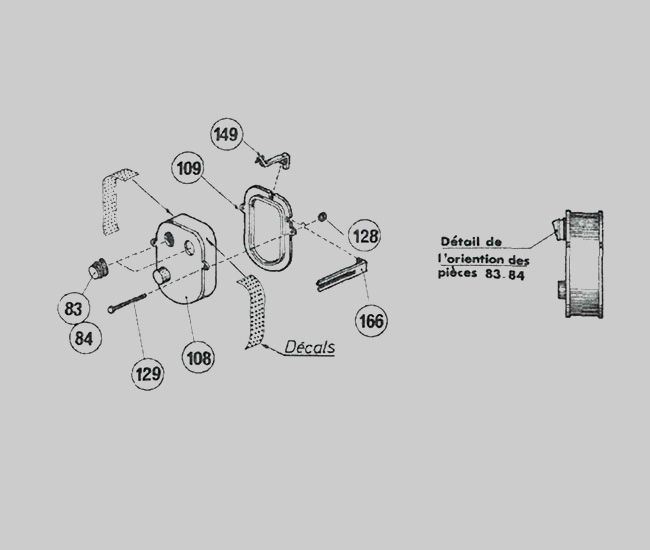

Assemblage du filtre à air.

• Posse les décalques sur le boîtier du filtre à air
• Assemble les manchons n°83 et n°84 sur le filtre à air n°108
• Coller le boîtier du filtre à air n°108 avec le couvercle n°109 du filtre à air
• Coller et insère le vis n°129x2 sur le filtre à air n°108
• Colle l’écrou sur la vis n°129
• Colle le support n°149 et n°166 sur le couvercle n°109 du filtre à air
