Notice de montage : N°1
Norton Commando 750cc

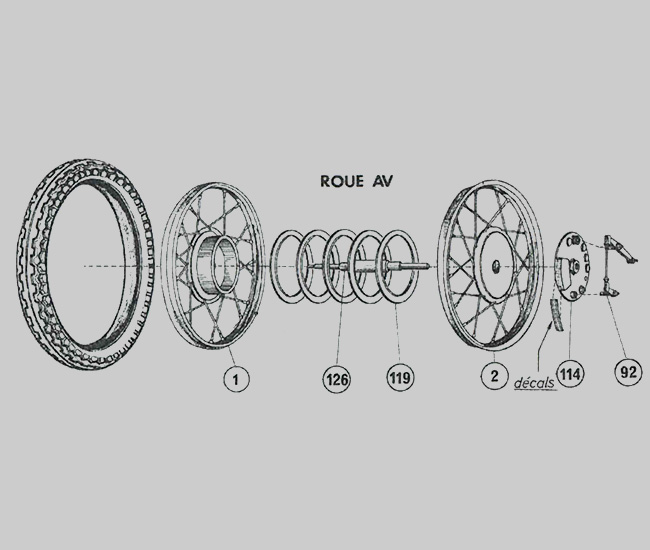

Assemblage de la roue avant.
- Coller les 5 élément du moyeu n°119 sur la roue n°1
- Insère l'axe n°126 dans la roue n°1, ne pas coller
- Coller les deux demi-roue n°1 et n°2 ensemble, ergot de position
- Coller le levier de la commande de frein n°92 sur le tambour de frein n°114 et sur l'axe n°126, ne pas coller sur la roue n°2
- Monter le pneu sur la jante
- Appliquer le décalque sur le tambour de frein n°114
Notice de montage : N°2
Norton Commando 750cc

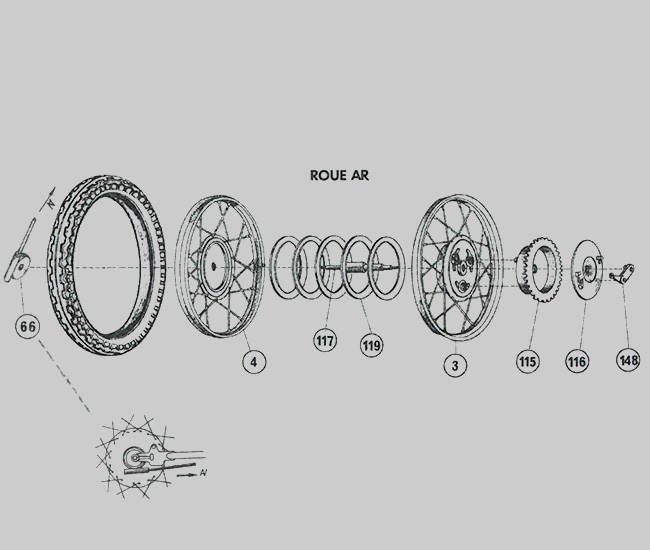

Assemblage de la roue arrière.
- Coller les 5 élément du moyeu n°119, sur la roue n°3
- Insère l'axe n°117, dans la roue n°3, ne pas coller
- Coller les deux demi-roue n°3 et n°4, ensemble ergot de position
- Coller le pignon n°115, sur la roue arrière, n°3
- Coller le tambour de frein n°116, sur l’axe n°117, ne pas coller sur le pignon de la roue arrière, n°115
- Coller le levier de commande n°148, du frein sur le tambour, n°116
- Monter le pneu sur la jante
- Monter le câble de vitesses n°66, sur l’axe, n°117
Notice de montage : N°3
Nordon commando 750

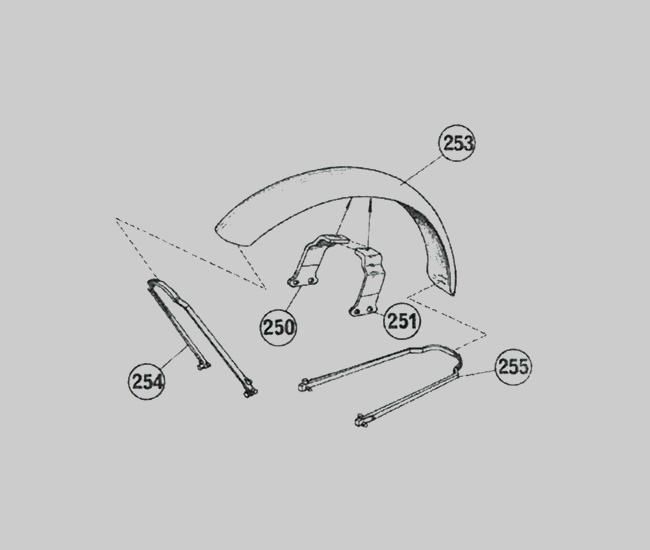

Assemblage du garde-boue avant.
- Coller le support du garde-boue, n°250, sur le garde-boue, n°253
- Coller le support du garde-boue, n°251, sur le garde-boue, n°253
- Coller le support du garde-boue, n°254 sur le garde-boue, n°253
- Coller le support du garde-boue, n°255 sur le garde-boue, n°253
Notice de montage : N°4
Norton Commando 750cc

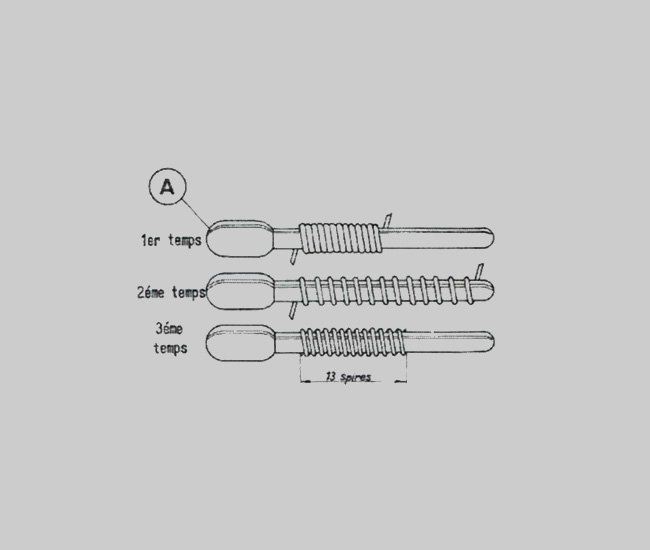

Réalisation des ressorts d’amortisseurs arrière.
Notice de montage : N°5
Norton Commando 750cc
Assemblage des fourches d’amortisseur avant.

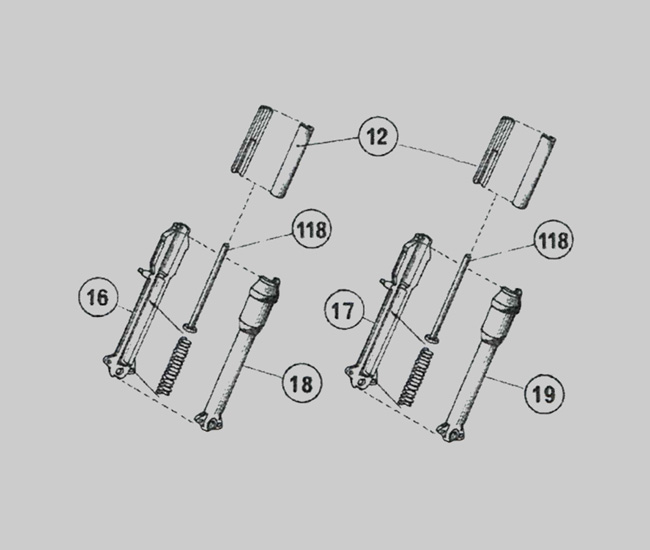

- Coller les tubes supérieur, n°12 voir le détail de position
- Enfiler et coller axe, n°118 dans la partie supérieur, n°12
- Coller les tubes n°16 et n°18, en emprisonnant sans coller les ressorts dans les tubes
- Coller les tubes, n°17 et n°19 en emprisonnant sans coller les ressorts dans les tubes
- La partie, n°12 doivent coulisser à l’intérieur des fourreaux, n°16 /n°18 et n°17/n°19
Liste des pièces n°1.
| 000 | Pneu avant | P | 1 |
| 001 | Demi-jantes avant gauche | P | 1 |
| 002 | Demi-jantes avant droite | P | 1 |
| 092 | Levier de frein avant | P | 1 |
| 114 | Carter de frein avant | P | 1 |
| 119 | Élément de moyeu | P | 5 |
| 126 | Axe de roue avant | P | 1 |
| Décalque | D | 1 |
Total des pièces notice n°1.
| Autocollants | 001 |
| Pièces métalliques | 000 |
| Pièces plastiques | 011 |
| Total pièces | 012 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 000 |
| Pièces plastiques | 011 |
| Total pièces | 012 |
Liste des pièces n°2.
| 003 | Demi-jante arrière gauche | P | 1 |
| 004 | Demi-jante arrière droite | P | 1 |
| 066 | Boîtier et câble de vitesses | P | 1 |
| 115 | Pignon à chaine de la roue arrière | P | 1 |
| 116 | Tambour de frein arrière | P | 1 |
| 117 | Axe de roue arrière | P | 1 |
| 119 | Élément de moyeu | P | 5 |
| 148 | Levier de commande du frein arrière | P | 1 |
| 000 | Pneu arrière | P | 1 |
Total des pièces notice n°2.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 013 |
| Total pièces | 013 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 000 |
| Pièces plastiques | 24 |
| Total pièces | 025 |
Liste des pièces n°3.
| 250 | Partie du support de garde-boue droit | P | 1 |
| 251 | Partie du support de garde-boue gauche | P | 1 |
| 253 | Garde-boue avant | P | 1 |
| 254 | Support de fixation du garde-boue | P | 1 |
| 255 | Support de fixation du garde-boue | P | 1 |
Total des pièces notice n°3.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 005 |
| Total pièces | 005 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 000 |
| Pièces plastiques | 029 |
| Total pièces | 030 |
Liste des pièces n°4.
| 082 | File de fer ressort | M | 2 |
Total des pièces notice n°4
| Autocollants | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 000 |
| Total pièces | 002 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 002 |
| Pièces plastiques | 029 |
| Total pièces | 032 |
Liste des pièces n°5.
| 012 | Demi-tube supérieur des fourches d’amortisseur avant | P | 4 |
| 016 | Demi-tube d’amortisseur inférieur droit partie 1 | P | 1 |
| 017 | Demi-tube d’amortisseur inférieur gauche partie 2 | P | 1 |
| 018 | Demi-tube d’amortisseur inférieur droit partie 1 | P | 1 |
| 019 | Demi-tube d’amortisseur inférieur gauche partie 2 | P | 1 |
| 118 | Tige d’amortisseur droite et gauche | P | 2 |
Total des pièces notice n°5.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 010 |
| Total pièces | 010 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 004 |
| Pièces plastiques | 039 |
| Total pièces | 044 |
