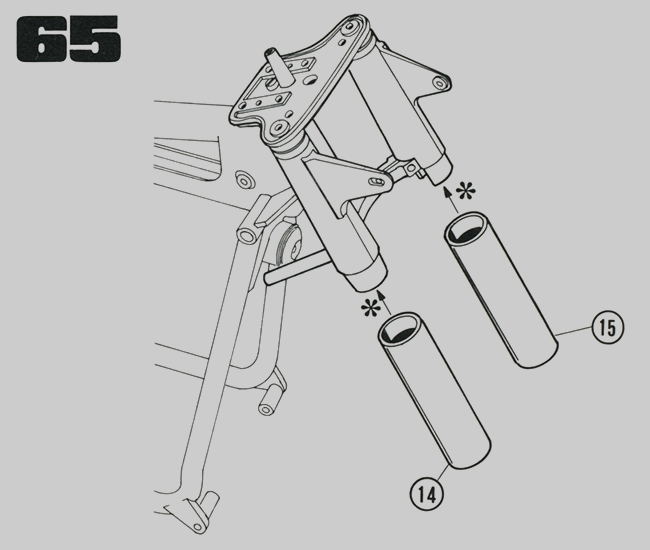

Notice de montage : N°065.
Moto Guzzi 850 California
Montage des fourreaux gauche et droit de la fourche .

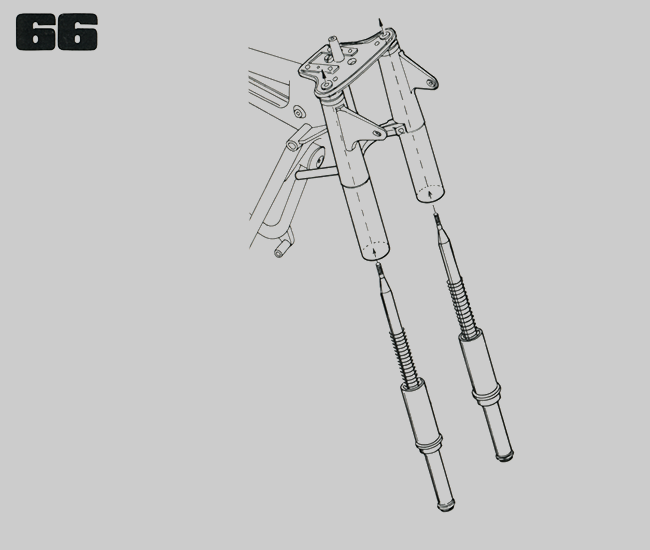

Notice de montage : N°066.
Moto Guzzi 850 California
Montage des bras de fourche .

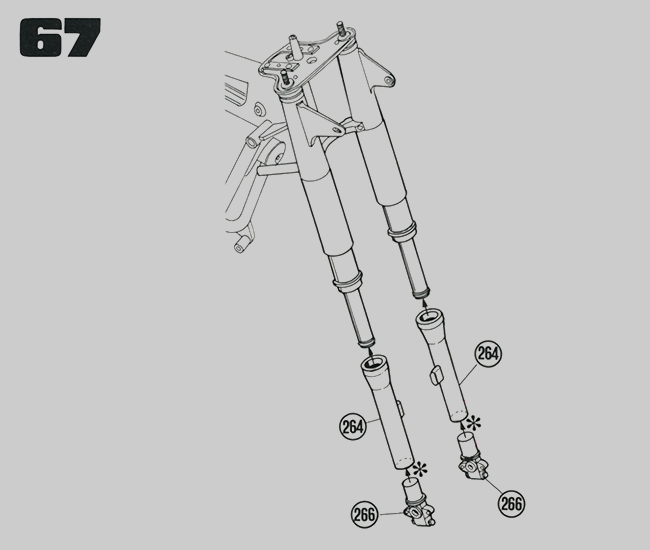

Notice de montage : N°067.
Moto Guzzi 850 California
Montage des bras gauche et droit de la fourche .

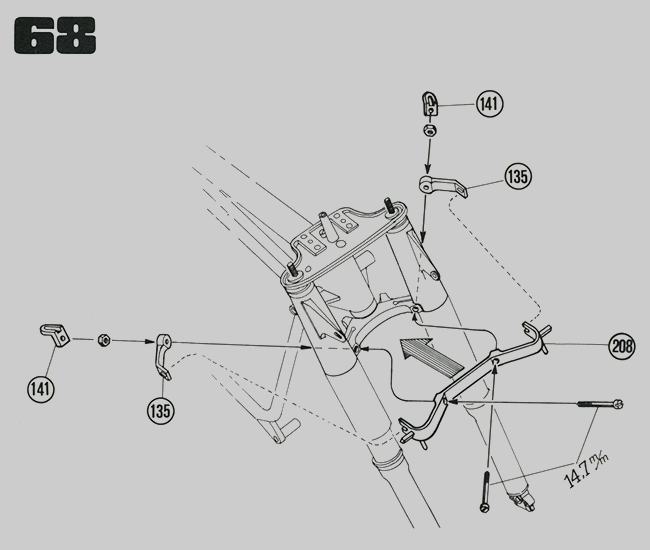

Notice de montage : N°068
Moto Guzzi 850 California
Montage du support des clignotant sur la fourche .
Notice de montage : N°069
Moto Guzzi 850 California
Montage des supports du carénage .
Liste des pièces n°065.
| 015 | Fourreau gauche | P | 1 |
| 014 | Fourreau droit | P | 1 |
Total des pièces notice n°065
| Autocollants | 0000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 002 |
| Total pièces | 002 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 008 |
| Pièces métalliques | 039 |
| Pièces plastiques | 232 |
| Total pièces | 279 |
Total des vis de la maquette.
| Vis | 086 |
Liste des pièces n°066.
| 000 | 0 | 0 |
Total des pièces notice n°066.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 000 |
| Total pièces | 000 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 008 |
| Pièces métalliques | 039 |
| Pièces plastiques | 232 |
| Total pièces | 279 |
Total des vis de la maquette.
| Vis | 087 |
Liste des pièces n°067.
| 266 | Partie de la fourche | P | 2 |
| 264 | Partie de la fourche | P | 2 |
Total des pièces notice n°067.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 004 |
| Total pièces | 004 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 008 |
| Pièces métalliques | 039 |
| Pièces plastiques | 236 |
| Total pièces | 283 |
Total des vis de la maquette.
| Vis | 087 |
Liste des pièces n°068.
| 208 | Support des clignotants | P | 1 |
| 141 | Support de clignotant | P | 2 |
| 135 | Support de clignotant | P | 2 |
| 000 | Écrou | M | 2 |
Total des pièces notice n°068.
| Décalcomanie | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 005 |
| Total pièces | 007 |
| Vis 14,7mm | 002 |
Total des pièces de la maquette.
| Autocollants | 008 |
| Pièces métalliques | 041 |
| Pièces plastiques | 241 |
| Total pièces | 298 |
Total des vis de la maquette.
| Vis | 089 |
Liste des pièces n°069.
| 139 | Supports du carénage | P | 2 |
| 000 | Écrou | M | 2 |
Total des pièces notice n°069.
| Autocollants | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 002 |
| Total pièces | 004 |
| Vis 4mm | 002 |
Total des pièces de la maquette.
| Autocollants | 008 |
| Pièces métalliques | 043 |
| Pièces plastiques | 243 |
| Total pièces | 294 |
Total des vis de la maquette.
| Vis | 091 |
