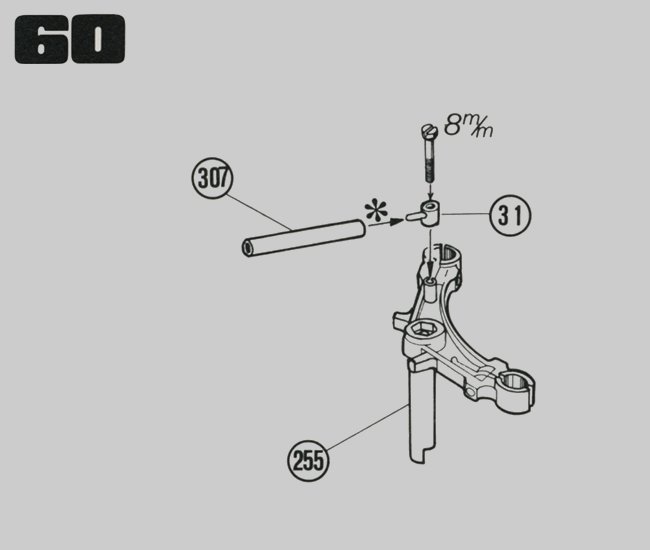

Notice de montage : N°060.
Moto Guzzi 850 California
Montage du vérin d’amortisseurs sur la partie de la fouche de direction .

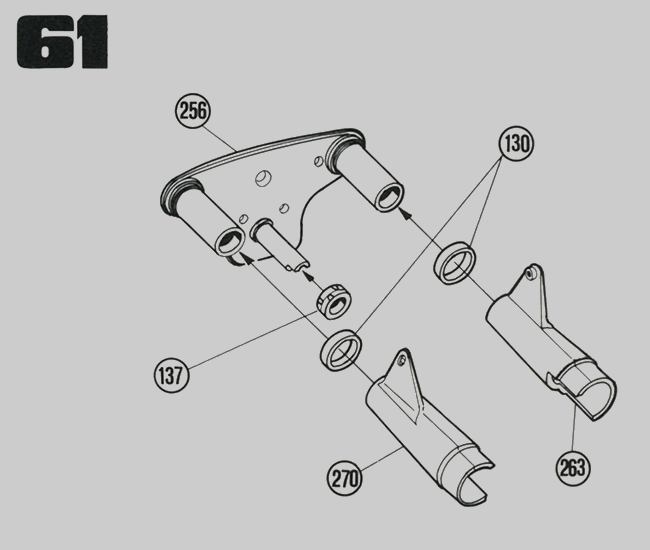

Notice de montage : N°061.
Moto Guzzi 850 California
Assemblage d’une partie de la fourche de direction .

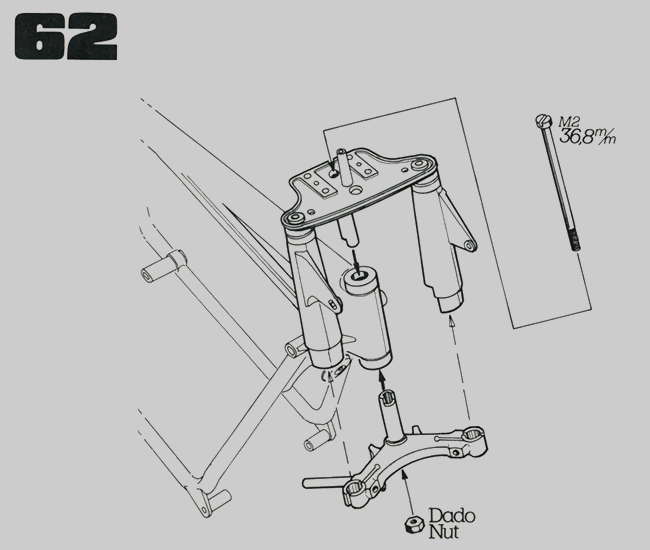

Notice de montage : N°062.
Moto Guzzi 850 California
Montage de la fourche sur le cadre .

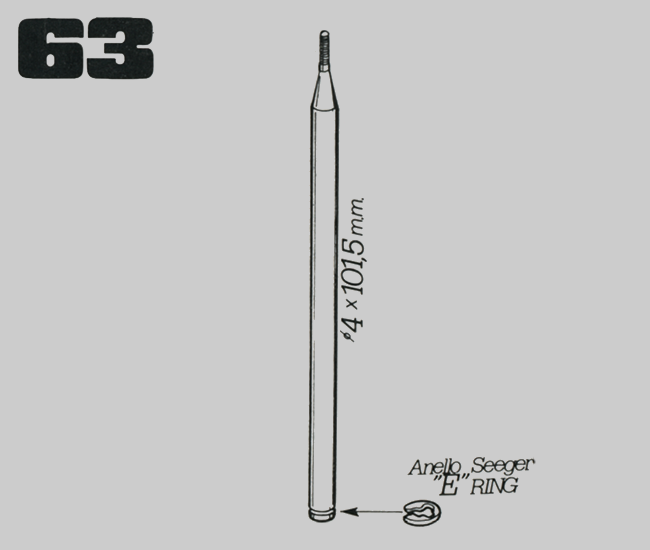

Notice de montage : N°063
Moto Guzzi 850 California
Montage du clic sur le bras gauche et droit de la fourche.

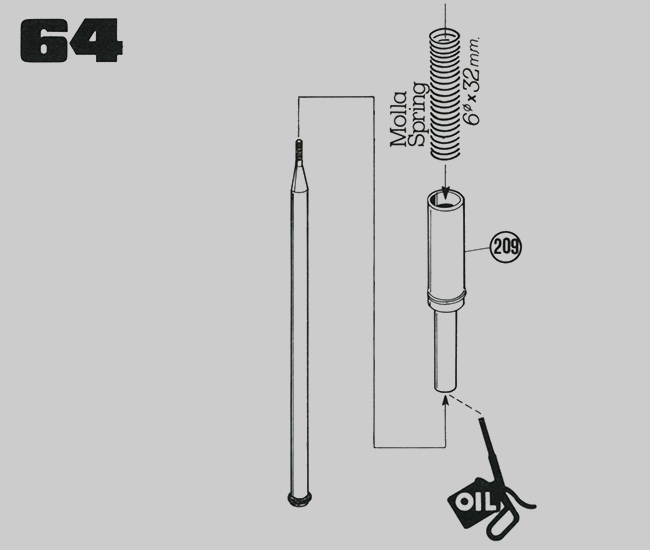

Notice de montage : N°064
Moto Guzzi 850 California
Montage des bras gauche et droit de la fourche .
Liste des pièces n°060.
| 307 | Tube du verin | P | 1 |
| 255 | Partie de la fouche | P | 1 |
| 031 | Raccord du verin | P | 1 |
Total des pièces notice n°060
| Autocollants | 0000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 003 |
| Total pièces | 003 |
| Vis 8,0 mm | 001 |
Total des pièces de la maquette.
| Autocollants | 008 |
| Pièces métalliques | 033 |
| Pièces plastiques | 228 |
| Total pièces | 269 |
Total des vis de la maquette.
| Vis | 089 |
Liste des pièces n°061.
| 270 | Foureau droit de la fourche | P | 1 |
| 263 | Foureau gauche de la fourche | P | 1 |
| 256 | Partie de la fourche | P | 1 |
| 137 | Bague | P | 1 |
| 130 | Bague | P | 2 |
Total des pièces notice n°061.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 006 |
| Total pièces | 006 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 008 |
| Pièces métalliques | 033 |
| Pièces plastiques | 234 |
| Total pièces | 275 |
Total des vis de la maquette.
| Vis | 089 |
Liste des pièces n°062.
| 000 | Écrou | M | 1 |
Total des pièces notice n°062.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 000 |
| Total pièces | 000 |
| Vis 36,8 mm plus écrou | 002 |
Total des pièces de la maquette.
| Autocollants | 008 |
| Pièces métalliques | 033 |
| Pièces plastiques | 234 |
| Total pièces | 275 |
Total des vis de la maquette.
| Vis | 091 |
Liste des pièces n°063.
| 000 | Bras de fourche | M | 2 |
| 000 | Clic bras de fourche | M | 2 |
Total des pièces notice n°063.
| Décalcomanie | 000 |
| Pièces métalliques | 004 |
| Pièces plastiques | 000 |
| Total pièces | 004 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 008 |
| Pièces métalliques | 037 |
| Pièces plastiques | 234 |
| Total pièces | 279 |
Total des vis de la maquette.
| Vis | 091 |
Liste des pièces n°064.
| 209 | Tube de fourche | P | 2 |
| 000 | Ressort | M | 2 |
Total des pièces notice n°064.
| Autocollants | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 002 |
| Total pièces | 004 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 008 |
| Pièces métalliques | 039 |
| Pièces plastiques | 236 |
| Total pièces | 283 |
Total des vis de la maquette.
| Vis | 091 |
