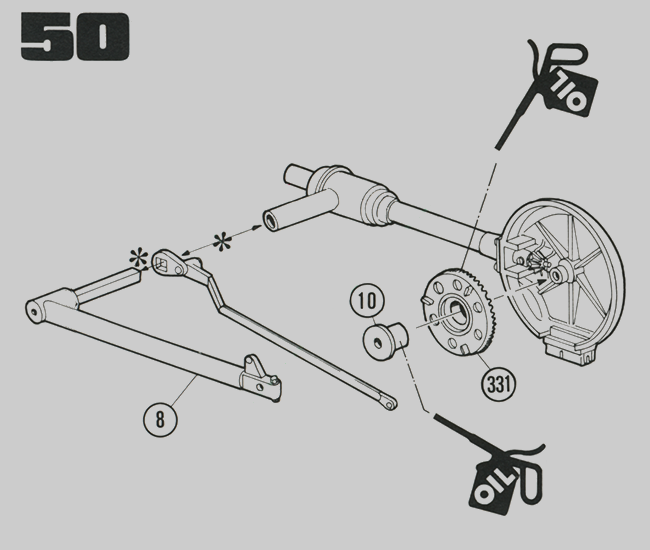

Notice de montage : N°050.
Moto Guzzi 850 California
Montage de la couronne denté de la bielle et assemblage du demi-bras oscillant .

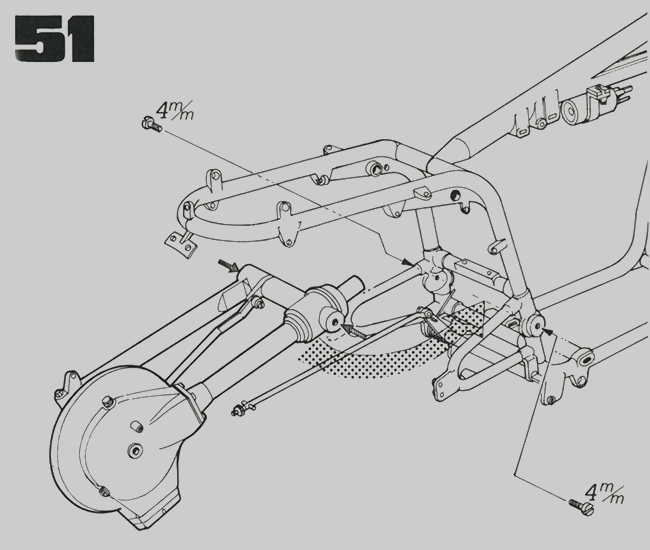

Notice de montage : N°051.
Moto Guzzi 850 California
Montage du bras oscillant sur le cadre.

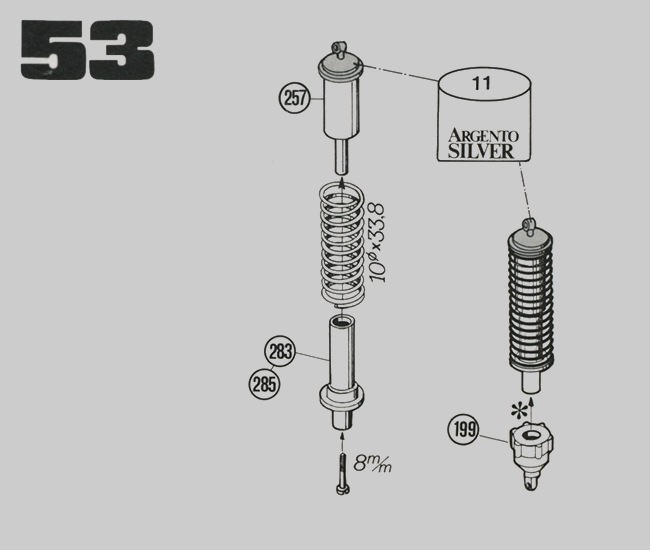

Notice de montage : N°053
Moto Guzzi 850 California
Assemblage des amortisseurs arrière

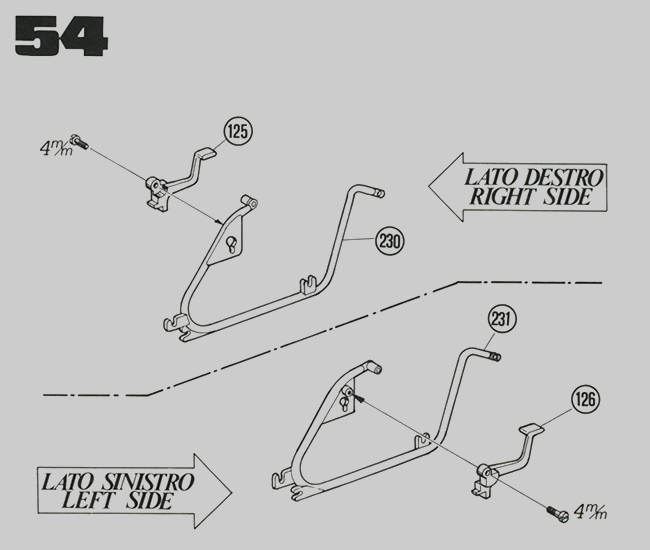

Notice de montage : N°054
Moto Guzzi 850 California
Assemblage des supports sacoche .
Liste des pièces n°050.
| 331 | couronne denté | P | 1 |
| 010 | Entretoise | P | 1 |
| 008 | Demi-bras oscillant | P | 1 |
Total des pièces notice n°050
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 003 |
| Total pièces | 003 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 007 |
| Pièces métalliques | 030 |
| Pièces plastiques | 199 |
| Total pièces | 236 |
Total des vis de la maquette.
| Vis | 067 |
Liste des pièces n°051.
| 000 | Pas de pièces |
Total des pièces notice n°051.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 000 |
| Total pièces | 000 |
| Vis 4,0 mm | 002 |
Total des pièces de la maquette.
| Autocollants | 007 |
| Pièces métalliques | 030 |
| Pièces plastiques | 199 |
| Total pièces | 236 |
Total des vis de la maquette.
| Vis | 069 |

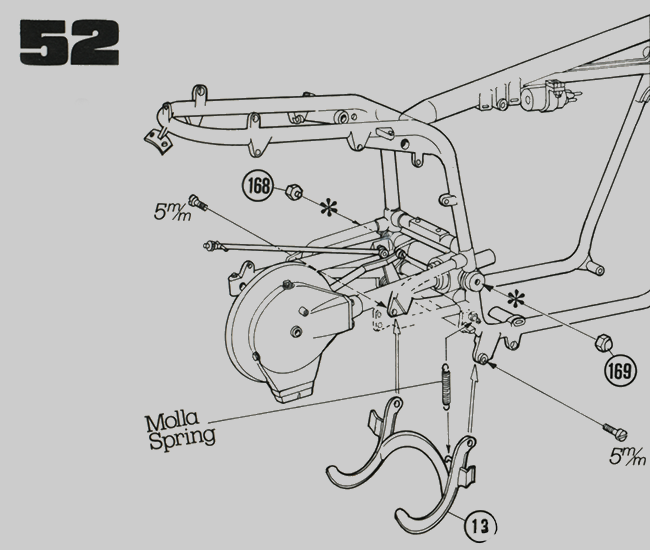

Liste des pièces n°052.
| 169 | Écrou | P | 1 |
| 168 | Écrou | P | 1 |
| 013 | Béquille | P | 1 |
| 000 | Ressort | M | 1 |
Total des pièces notice n°052.
| Autocollants | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 003 |
| Total pièces | 004 |
| Vis 5,0 mm | 002 |
Total des pièces de la maquette.
| Autocollants | 007 |
| Pièces métalliques | 031 |
| Pièces plastiques | 203 |
| Total pièces | 247 |
Total des vis de la maquette.
| Vis | 071 |
Liste des pièces n°053.
| 285 | Partie de l'amortisseur | P | 1 |
| 283 | Partie de l'amortisseur | P | 1 |
| 199 | Partie de l'amortisseur | P | 2 |
| 257 | Partie de l'amortisseur | P | 2 |
| 000 | Ressort | M | 2 |
Total des pièces notice n°053.
| Décalcomanie | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 008 |
| Total pièces | 010 |
| Vis 8,0 mm | 002 |
Total des pièces de la maquette.
| Autocollants | 007 |
| Pièces métalliques | 033 |
| Pièces plastiques | 213 |
| Total pièces | 253 |
Total des vis de la maquette.
| Vis | 073 |
Liste des pièces n°054.
| 231 | Support de sacoche gauche | P | 1 |
| 230 | Support de sacoche droit | P | 1 |
| 126 | Levier de débogage de sacoche droit | P | 1 |
| 125 | Levier de débogage de sacoche gauche | P | 1 |
Total des pièces notice n°054.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 004 |
| Total pièces | 004 |
| Vis 4,0 mm | 002 |
Total des pièces de la maquette.
| Autocollants | 007 |
| Pièces métalliques | 033 |
| Pièces plastiques | 217 |
| Total pièces | 257 |
Total des vis de la maquette.
| Vis | 075 |
