Notice de montage : N°035.
Moto Guzzi 850 California
Assemblage du carburateur .
Notice de montage : N°037.
Moto Guzzi 850 California
Assemblage du flitre à air

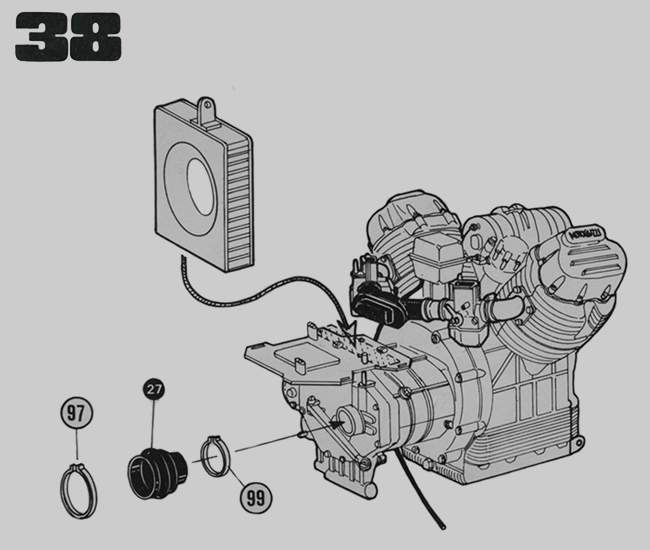

Notice de montage : N°038
Moto Guzzi 850 California
Montage du filtre à air sur le bloc moteur. Et du souffert d’arbre de transmission

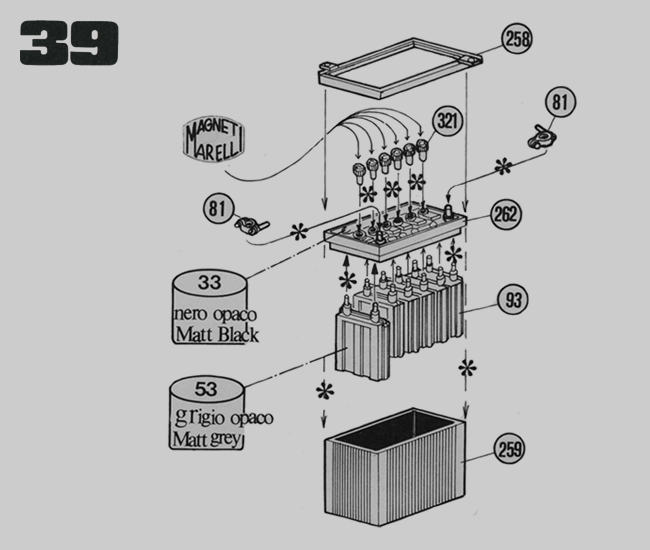

Notice de montage : N°039
Moto Guzzi 850 California
Assemblage de la batterie.
Liste des pièces n°035.
| 230 et 214 | Partie du carburateur | P | 2 |
| 239 et 217 | Partie du carburateur | P | 2 |
| 213 et 212 | Partie du carburateur | P | 2 |
| 219 | Raccord du carburateur | P | 2 |
| 215 | Levier du carburateur | P | 2 |
| 107 | Collier de fixation | P | 2 |
| 071 | Flotteur du carburateur | P | 2 |
| 096 | Vis de réglage | P | 2 |
Total des pièces notice n°035
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 011 |
| Total pièces | 011 |
| Vis 10mm | 002 |
| Vis 8mm | 002 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 029 |
| Pièces plastiques | 128 |
| Total pièces | 158 |
Total des vis de la maquette.
| Vis | 052 |

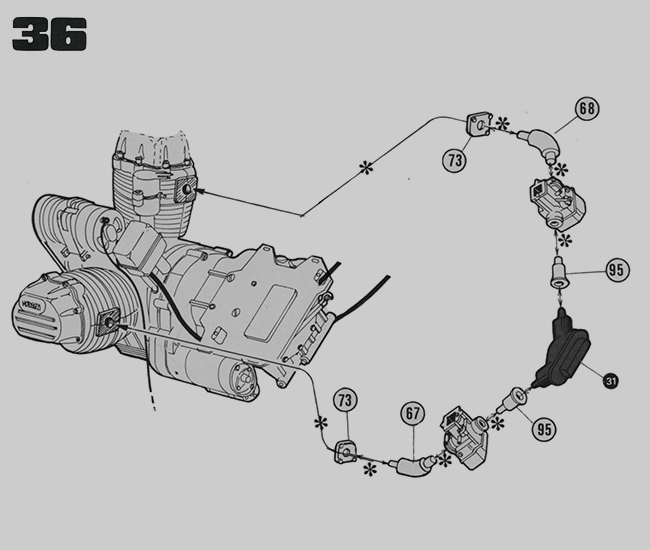

Liste des pièces n°036.
| 095 | Raccord | P | 2 |
| 073 | Bride de fixation | P | 2 |
| 068 | Duride | P | 1 |
| 067 | Durite | P | 1 |
| 031 | Durite | P | 1 |
Total des pièces notice n°036.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 007 |
| Total pièces | 007 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 029 |
| Pièces plastiques | 135 |
| Total pièces | 165 |
Total des vis de la maquette.
| Vis | 052 |
Liste des pièces n°037.
| 311 | Support du filtre à air | P | 1 |
| 265 | Bas du filtre à air | P | 1 |
| 261 | Couvercle du filtre à air | P | 1 |
| 260 | Grille du filtre à air | P | 2 |
| 012 | Couvercle du filtre à air | P | 1 |
| 011 | Filtre à air | P | 1 |
Total des pièces notice n°037.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 007 |
| Total pièces | 007 |
| Vis 4mm | 001 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 029 |
| Pièces plastiques | 142 |
| Total pièces | 172 |
Total des vis de la maquette.
| Vis | 053 |
Liste des pièces n°038.
| 099 | Collier de fixation | P | 1 |
| 097 | Collier de fixation | P | 1 |
| 027 | Souffert d’arbre de transmission | P | 1 |
Total des pièces notice n°038.
| Décalcomanie | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 003 |
| Total pièces | 003 |
| Pas de vis | 002 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 029 |
| Pièces plastiques | 145 |
| Total pièces | 175 |
Total des vis de la maquette.
| Vis | 053 |
Liste des pièces n°039.
| 321 | Bouchon de la batterie | P | 6 |
| 262 | Dessus de la batterie | P | 1 |
| 259 | Base de la batterie | P | 1 |
| 258 | Cadre fixation de la batterie | P | 1 |
| 093 | Élément de la batterie | P | 6 |
| 081 | Cosse de raccordement | P | 2 |
| 000 | Décalque bouchon batterie | A | 6 |
Total des pièces notice n°039.
| Autocollants | 006 |
| Pièces métalliques | 000 |
| Pièces plastiques | 017 |
| Total pièces | 023 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 007 |
| Pièces métalliques | 029 |
| Pièces plastiques | 162 |
| Total pièces | 198 |
Total des vis de la maquette.
| Vis | 053 |
