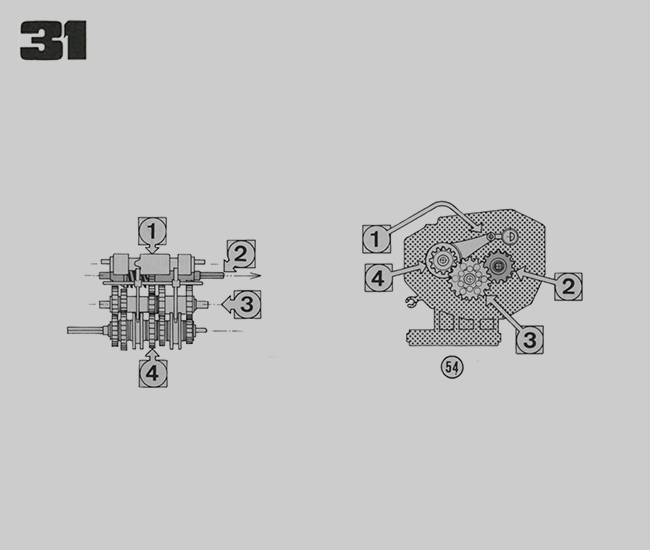

Notice de montage : N°031 - 2.
Moto Guzzi 850 California
Vue d’ensemble et positionnent .

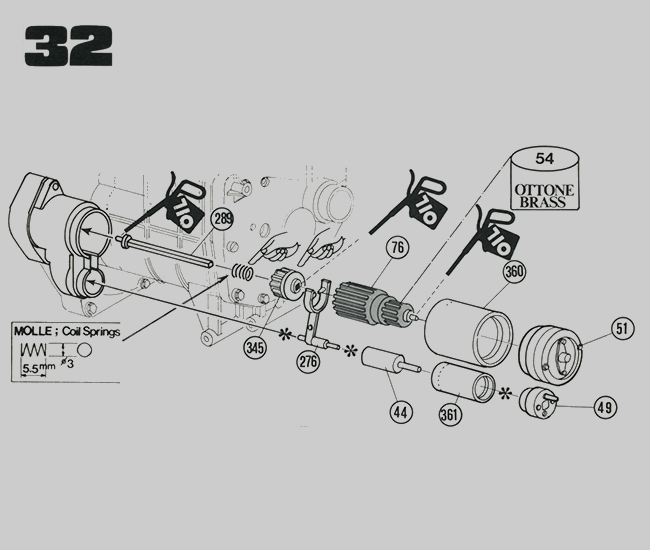

Notice de montage : N°032 - 1.
Moto Guzzi 850 California
Montage du démarreur

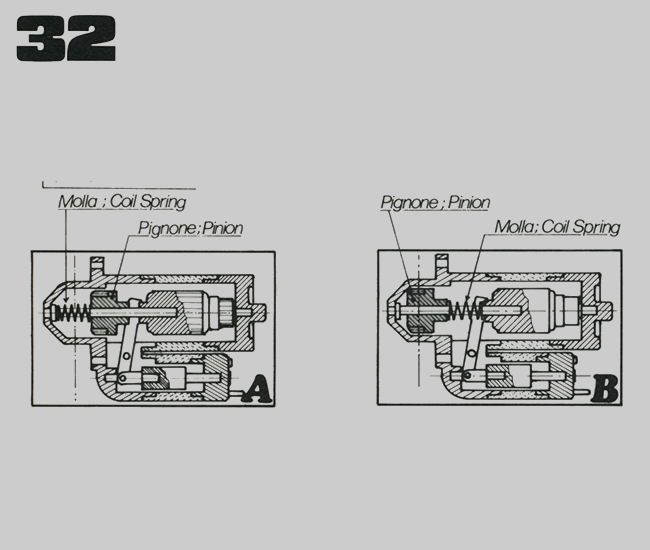

Notice de montage : N°032 - 2.
Moto Guzzi 850 California
Vue d’ensemble et positionnent

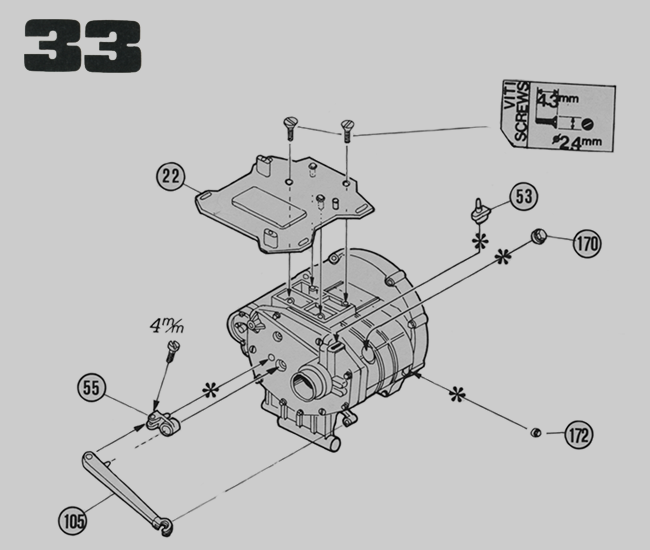

Notice de montage : N°033
Moto Guzzi 850 California
Montage du support batterie et levier d’embrayage sur le bloc boîte de vitesses

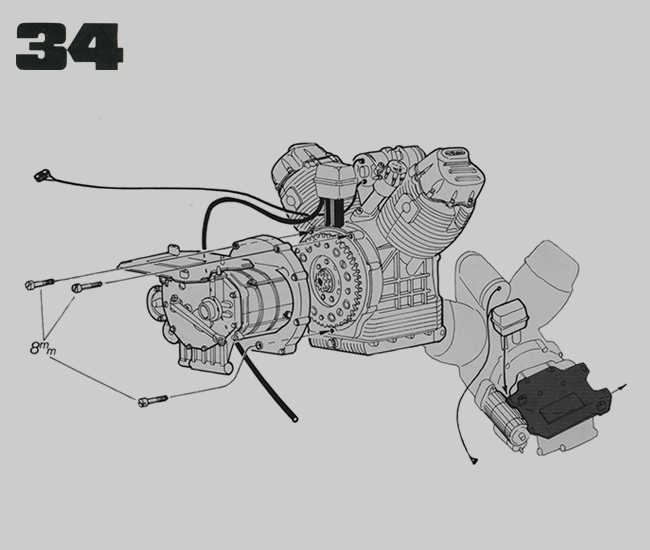

Notice de montage : N°034
Moto Guzzi 850 California
Montage de la boîte de vitesse sur le bloc moteur.
Liste des pièces n°031-2.
| 000 | P | 0 |
Total des pièces notice n°031-2
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 000 |
| Total pièces | 000 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 028 |
| Pièces plastiques | 101 |
| Total pièces | 131 |
| Vis | 040 |
Liste des pièces n°032-1.
| 361 | Partie du démarreur | P | 1 |
| 360 | Bobine du démarreur | P | 1 |
| 345 | Pignon | P | 1 |
| 289 | Axe du démarreur | P | 1 |
| 276 | Fourche du démarreur | P | 1 |
| 076 | Induit du démarreur | P | 1 |
| 051 | Capot roulement du démarreur | P | 1 |
| 049 | Partie du démarreur | P | 1 |
| 044 | Partie du démarreur | P | 1 |
Total des pièces notice n°032-1.
| Autocollants | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 009 |
| Total pièces | 010 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 029 |
| Pièces plastiques | 111 |
| Total pièces | 141 |
Total des vis de la maquette.
| Vis | 040 |
Liste des pièces n°032-2.
| 000 | P | 0 |
Total des pièces notice n°032-2.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 000 |
| Total pièces | 000 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 029 |
| Pièces plastiques | 111 |
| Total pièces | 141 |
Total des vis de la maquette.
| Vis | 040 |
Liste des pièces n°033.
| 172 | Bouchon de niveau boîte de vitesses | P | 1 |
| 170 | Bouchon de remplissage boîte de vitesses | P | 1 |
| 105 | Levier de commande d’embrayage | P | 1 |
| 055 | Support du levier de commande d’embrayage | P | 1 |
| 053 | Raccord | P | 1 |
| 022 | Support de batterie | P | 1 |
Total des pièces notice n°033.
| Décalcomanie | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 006 |
| Total pièces | 006 |
| Vis 4,3mm | 002 |
| Vis 4mm | 001 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 029 |
| Pièces plastiques | 117 |
| Total pièces | 147 |
Total des vis de la maquette.
| Vis | 043 |
Liste des pièces n°034.
| 000 | P | 0 |
Total des pièces notice n°034.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 000 |
| Total pièces | 000 |
| Vis 8mm | 003 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 029 |
| Pièces plastiques | 117 |
| Total pièces | 147 |
Total des vis de la maquette.
| Vis | 046 |
