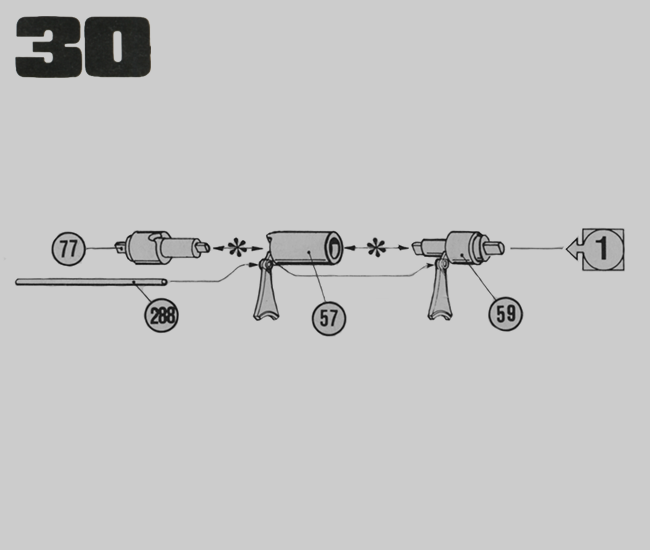

Notice de montage : N°030 -1.
Moto Guzzi 850 California
Assemblage le changement de vitesses.
- Assemble les pièces n°77, n°57 et 59. Ne pas collé
- Insert la tige dans les fourches n°57 et n°59
Notice de montage : N°030 - 4
Moto Guzzi 850 California
- Assemblage le carter n°351 avec n°356 de la boîte de vitesses
- Montage du démarreur n°52 sur le carter n°356
Notice de montage : N°031 - 1
Moto Guzzi 850 California
Assemblage de la boîte de vitesse.
Liste des pièces n°030-1.
| 288 | Tiger | P | 1 |
| 077 | Axe | P | 1 |
| 059 | Axe fourche | P | 1 |
| 57 | Axe fourche | P | 1 |
Total des pièces notice n°030-1
| Autocollants | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 003 |
| Total pièces | 004 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 027 |
| Pièces plastiques | 083 |
| Total pièces | 115 |
| Vis | 037 |

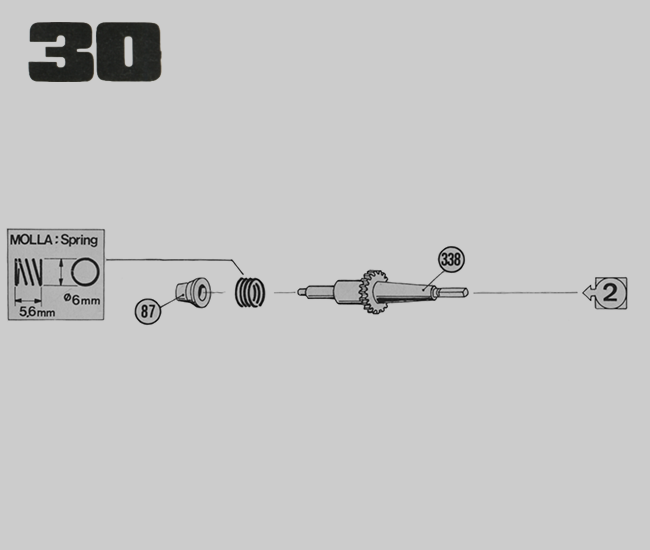

Liste des pièces n°030-2.
| 338 | Axe pignon | P | 1 |
| 087 | Roulement | P | 1 |
| 000 | Ressort | M | 1 |
Total des pièces notice n°030-2.
| Autocollants | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 002 |
| Total pièces | 003 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 028 |
| Pièces plastiques | 085 |
| Total pièces | 114 |
Total des vis de la maquette.
| Vis | 037 |

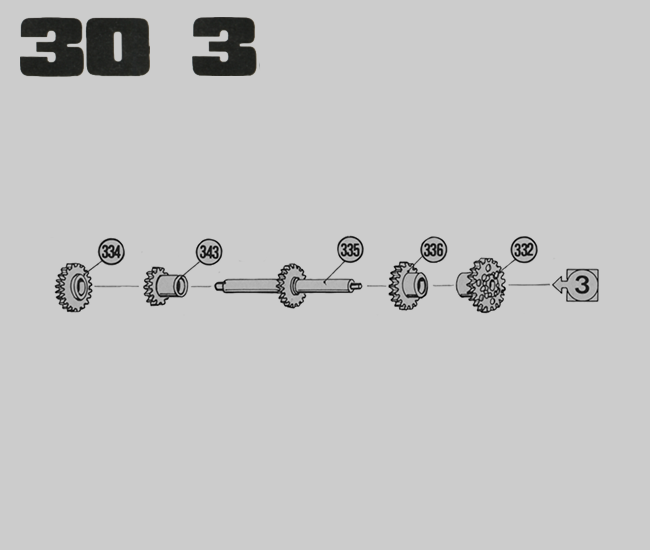

Liste des pièces n°030-3.
| 343 | Pignon | P | 1 |
| 336 | Pignon | P | 1 |
| 335 | Axe pignon | P | 1 |
| 334 | Pignon | P | 1 |
| 332 | Pignon | P | 1 |
Total des pièces notice n°030-3.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 005 |
| Total pièces | 005 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 028 |
| Pièces plastiques | 090 |
| Total pièces | 119 |
Total des vis de la maquette.
| Vis | 037 |

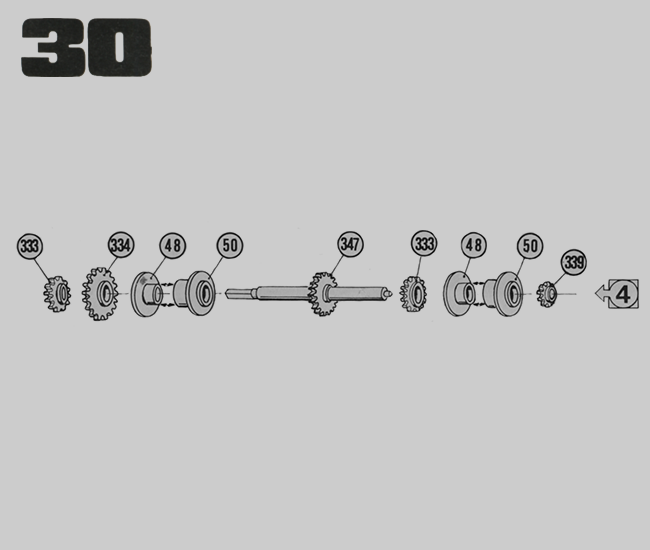

Liste des pièces n°030-4.
| 347 | Axe pignon | P | 1 |
| 339 | Pignon | P | 1 |
| 334 | Pignon | P | 1 |
| 333 | Pignon | P | 2 |
| 050 | Demi-pallier | P | 2 |
| 048 | Demi-pallier | P | 2 |
Total des pièces notice n°030-4.
| Décalcomanie | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 009 |
| Total pièces | 009 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 028 |
| Pièces plastiques | 099 |
| Total pièces | 128 |
Total des vis de la maquette.
| Vis | 037 |
Liste des pièces n°031-1.
| 116 | Entretoise | P | 1 |
| 05' | Carter boîte de vitesses | P | 1 |
Total des pièces notice n°031-1.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 002 |
| Total pièces | 002 |
| Vis 4mm | 0003 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 028 |
| Pièces plastiques | 101 |
| Total pièces | 131 |
Total des vis de la maquette.
| Vis | 040 |
