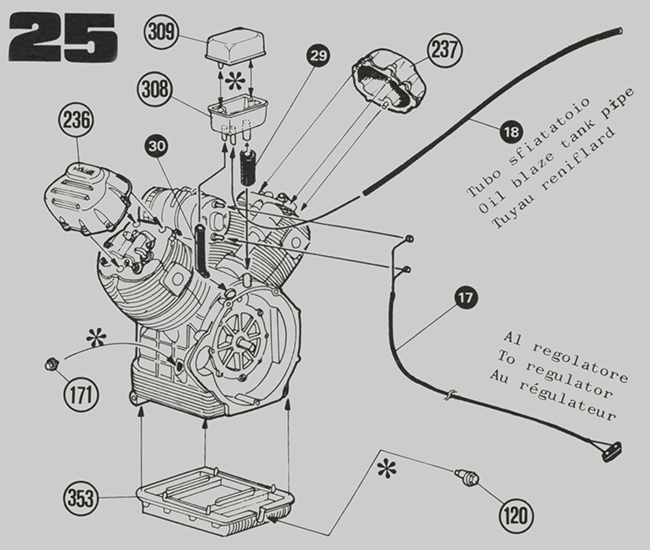

Notice de montage : N°025.
Moto Guzzi 850 California
Montage des cache culbuteur, du reniflard d’huile, du carder d’huile et des durite.
- Insert les caches n°236 et n°237 culbuteur
- Assemblage du réservoir n°308 et n°309 de trop-plein du reniflard
- Montage de la durite n°18
- Montage du câble n°17 sur la tynamo
- Montage du bouchon de videnge d’huile moteur
- Montage du bouchon de remplissage d’huile moteur

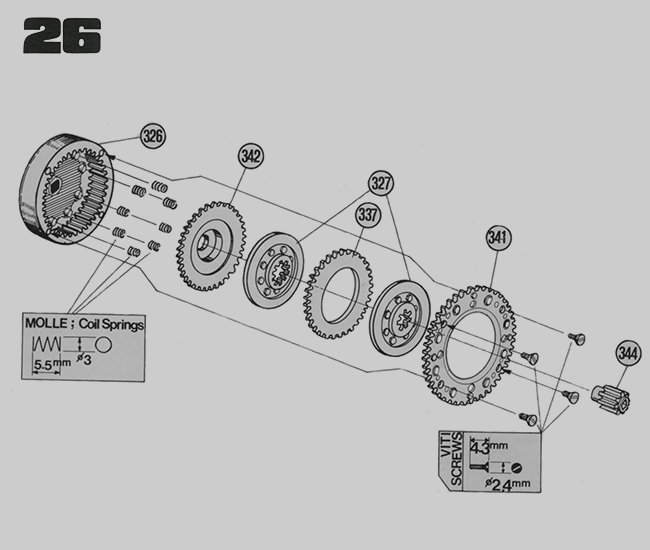

Notice de montage : N°026.
Moto Guzzi 850 California
Assemblage de l’embrayage .

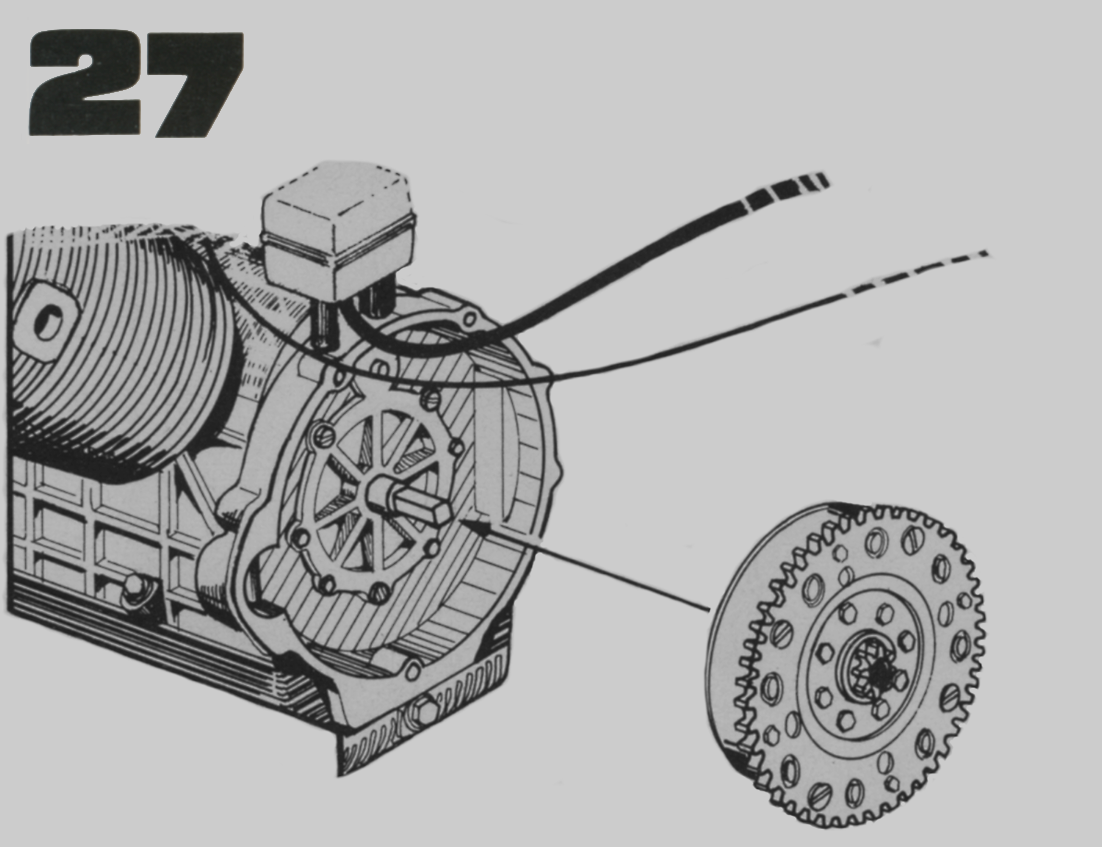

Notice de montage : N°027.
Moto Guzzi 850 California
Montage de l'ensemble de l’embrayage sur l’axe du vilebrequin .

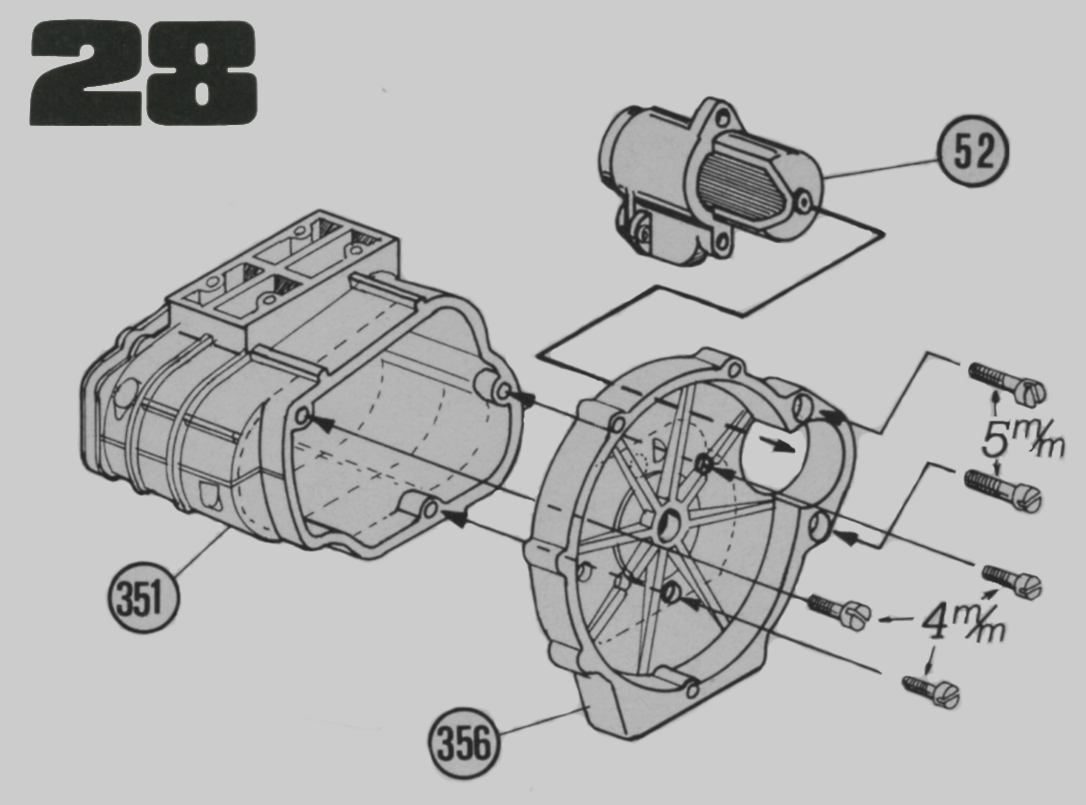

Notice de montage : N°028
Moto Guzzi 850 California
Assemblage des carter de la boîte de vitesses.
- Assemblage le carter n°351 avec n°356 de la boîte de vitesses
- Montage du démarreur n°52 sur le carter n°356

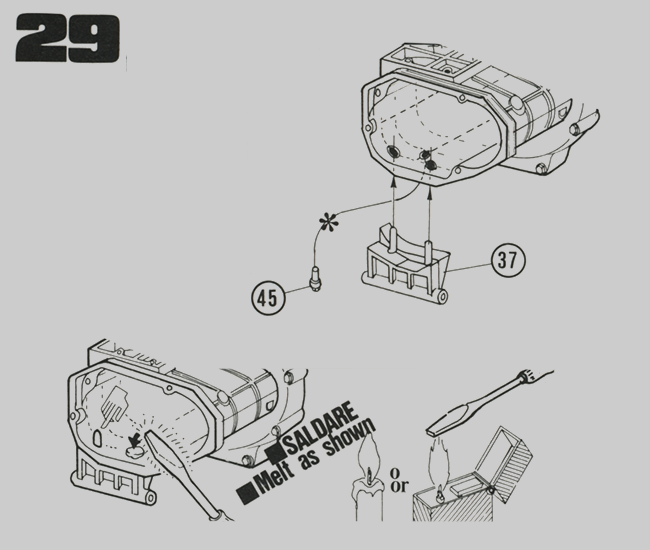

Notice de montage : N°029
Moto Guzzi 850 California
Montage du support sur la boîte de vitesses.
Liste des pièces n°025.
| 353 | Carter d'huile | P | 1 |
| 309 | Demi-carter 1 reniflard | P | 1 |
| 308 | Demi-carder 2 reniflard | P | 1 |
| 236 | Cache culbuteur droit | P | 1 |
| 237 | Cache culbuteur gauche | P | 1 |
| 171 | Bouchon de remplissage d’huile moteur | P | 1 |
| 120 | Bouchon de videnge d’huile moteur | P | 1 |
| 030 | Durite | P | 1 |
| 029 | Durite | P | 1 |
| 017 | Câble d'alimentation dynamo | P | 1 |
| 018 | Durite de trop-plein reniflard | P | 1 |
Total des pièces notice n°025
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 011 |
| Total pièces | 011 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 018 |
| Pièces plastiques | 072 |
| Total pièces | 091 |
| Vis | 028 |
Liste des pièces n°026.
| 344 | Pignon | P | 1 |
| 342 | Flasque 1 | P | 1 |
| 341 | Flasque 2 | P | 1 |
| 337 | Flasque 3 | P | 1 |
| 327 | Plateau | P | 2 |
| 326 | Base de l’embrayage | P | 1 |
| 000 | Ressort d’embrayage | M | 8 |
Total des pièces notice n°026.
| Autocollants | 000 |
| Pièces métalliques | 008 |
| Pièces plastiques | 007 |
| Total pièces | 011 |
| Vis 4,3 x 2,4mm | 004 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 026 |
| Pièces plastiques | 079 |
| Total pièces | 106 |
Total des vis de la maquette.
| Vis | 032 |
Liste des pièces n°027.
| 000 | 0 | 0 |
Total des pièces notice n°027.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 000 |
| Total pièces | 000 |
| pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 026 |
| Pièces plastiques | 079 |
| Total pièces | 106 |
Total des vis de la maquette.
| Vis | 028 |
Liste des pièces n°028.
| 356 | Carter boîte de vitesses | P | 1 |
| 351 | Carter boîte de vitesses | P | 1 |
| 052 | Démarreur | P | 1 |
Total des pièces notice n°028.
| Décalcomanie | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 003 |
| Total pièces | 003 |
| Vis 5mm | 002 |
| Vis 4mm | 003 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 026 |
| Pièces plastiques | 082 |
| Total pièces | 109 |
Total des vis de la maquette.
| Vis | 037 |
Liste des pièces n°029.
| 045 | Bouchon de viange | P | 1 |
| 037 | Support boîte de vitesses | P | 1 |
Total des pièces notice n°029.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 000 |
| Total pièces | 002 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 026 |
| Pièces plastiques | 084 |
| Total pièces | 111 |
Total des vis de la maquette.
| Vis | 037 |
