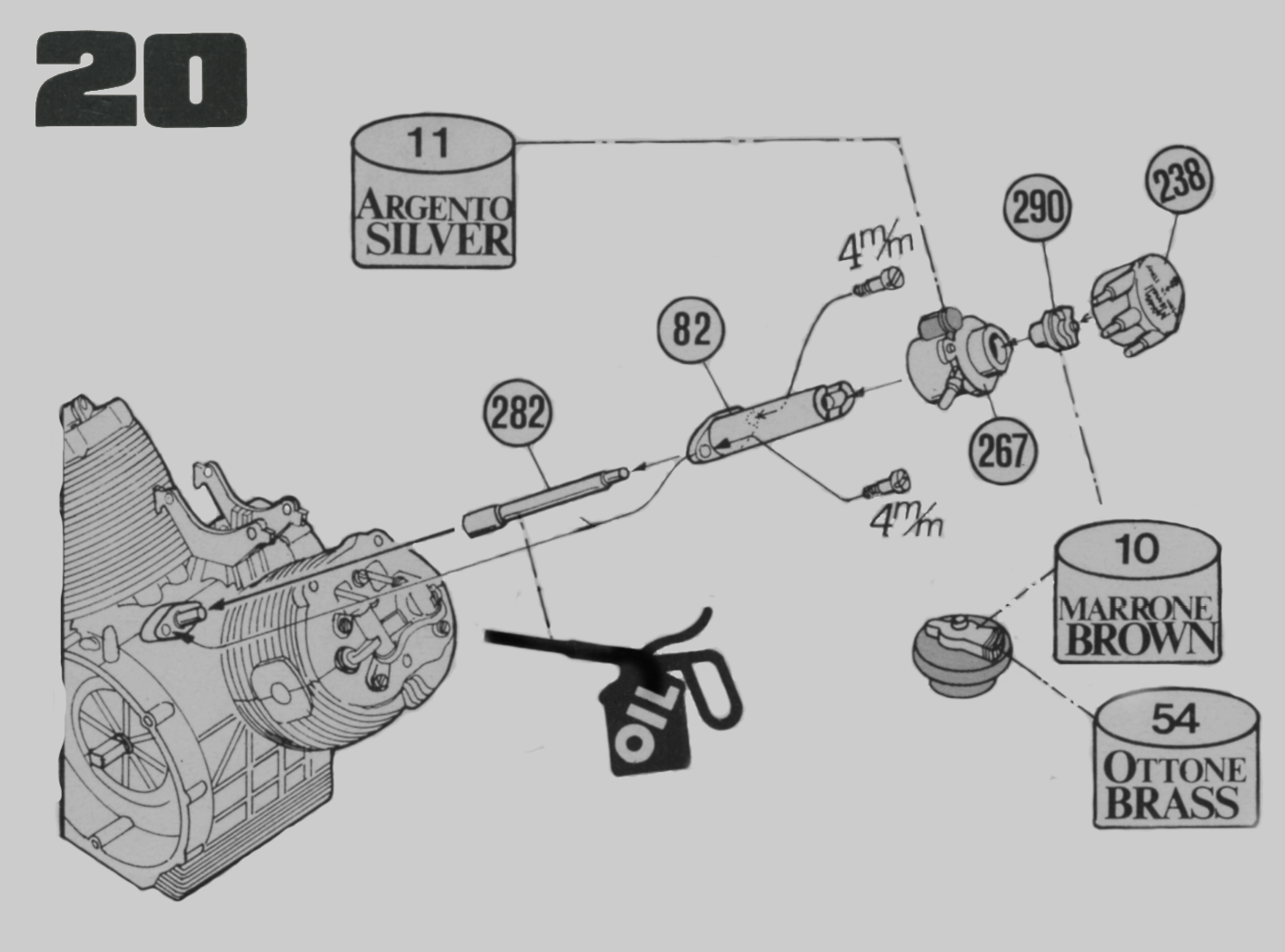

Notice de montage : N°020.
Moto Guzzi 850 California
Assemblage de l’allumeur sur le bloc moteur.
- Insert l’axe n°282 de l’allumage de la tête de delco
- Insert la partie n°82 sur l’axe de l’allumage et le fixé sur le bloc moteur
- Insert la partie inferieur tête de delco n°267 sur la partie n°82
- Insert n°290 et la tête de delco n°238

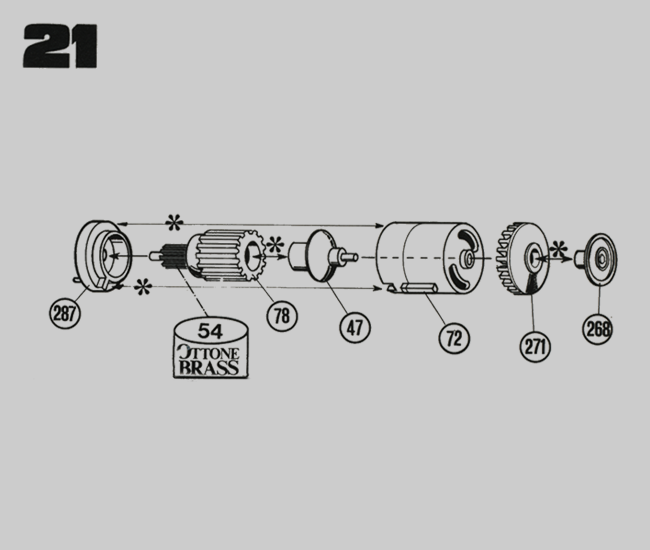

Notice de montage : N°021.
Moto Guzzi 850 California
Assemblage de la dynamo .
- Insert l’axe de l’induit n°54 sur le carter n°287
- Insert la partie n°47 de l’induit
- Insert le carter n°72 sur l’induit
- Insert le ventilateur n°271 sur l’axe de l’induit
- Insert le bouchon n°268 sur le carter

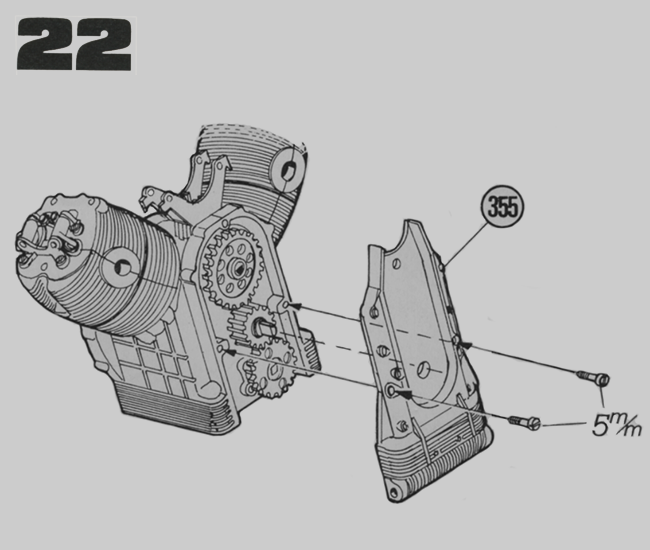

Notice de montage : N°022.
Moto Guzzi 850 California
Montage du carter côte distribution.
- Montage du carter sur le bloc moteur côte distribution

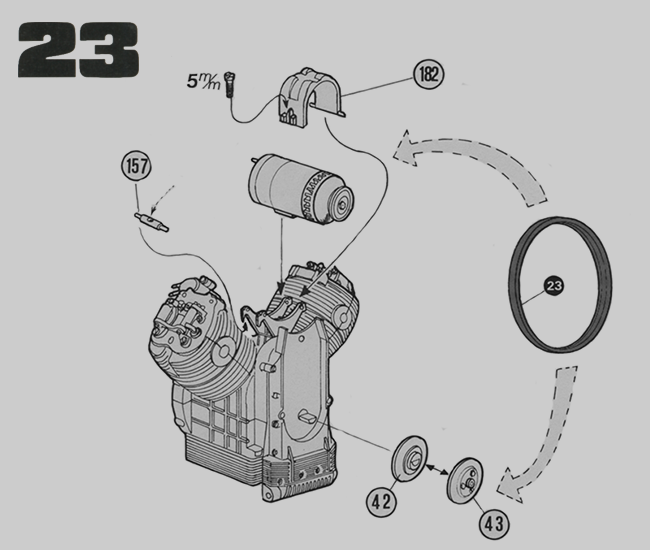

Notice de montage : N°023
Moto Guzzi 850 California
Montage de la dynamo de la poulie sur le bloc moteur.
- Montage de la dynamo sur le support bloc moteur
- Assemblage de la poulie et montage sur l’axe du vilebrequin
- Montage de la courroie sur les poulies

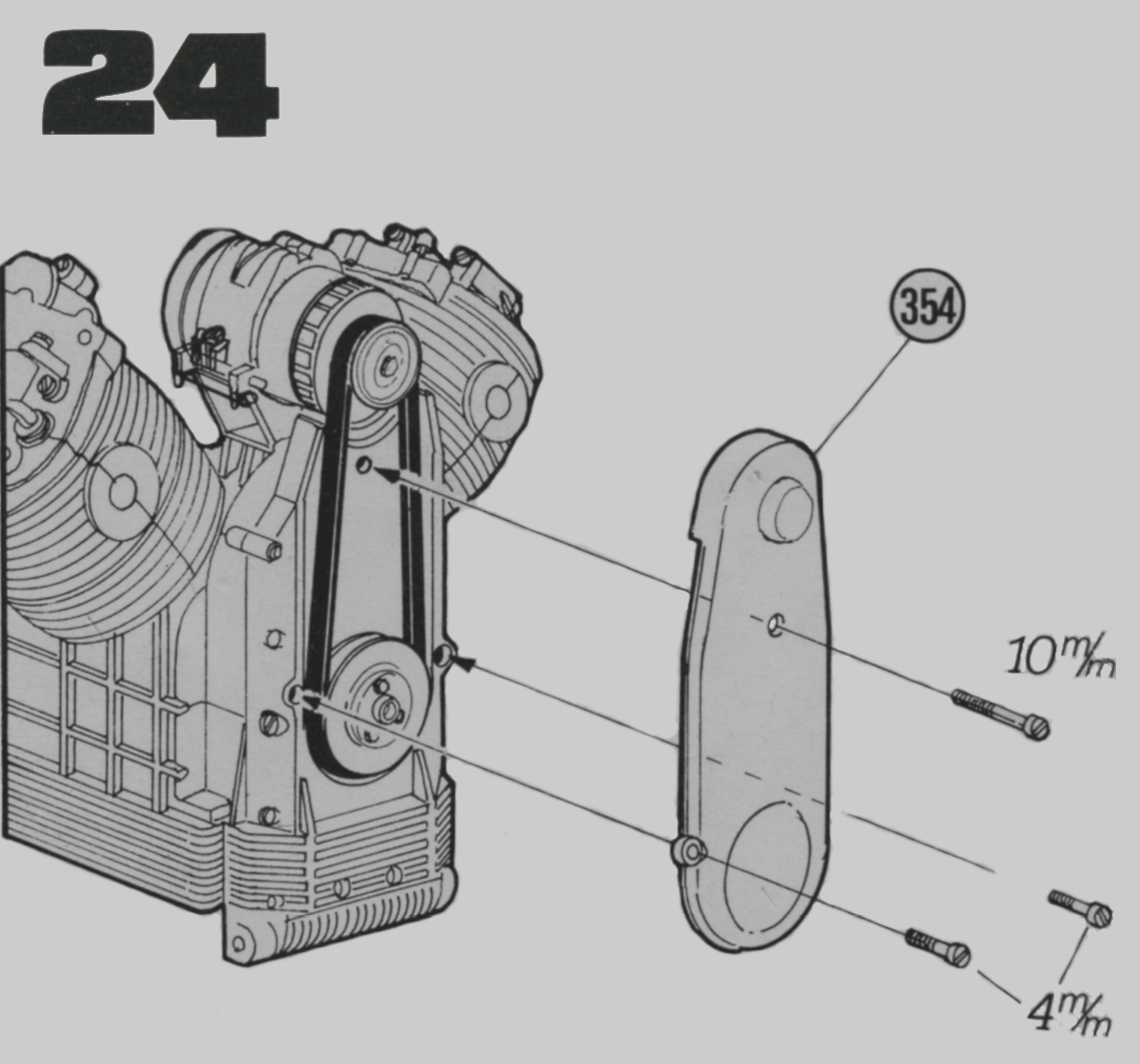

Notice de montage : N°024
Moto Guzzi 850 California
Montage du carter côte dynamo sur le bloc moteur.
- Montage du carter dynamo bloc moteur
Liste des pièces n°020.
| 290 | Balai tête de delco | P | 1 |
| 282 | Axe tête de delco | P | 1 |
| 267 | Condensateur tête de delco | P | 1 |
| 238 | Capot tête de delco | P | 1 |
| 082 | Support tête de delco | P | 1 |
Total des pièces notice n°020
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 005 |
| Total pièces | 005 |
| Vis 4 mm | 002 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 018 |
| Pièces plastiques | 048 |
| Total pièces | 067 |
Total des vis de la maquette.
| Vis | 022 |
Liste des pièces n°021.
| 287 | Carter | P | 1 |
| 268 | Bouchon du Carter | P | 1 |
| 271 | Ventilateur | P | 1 |
| 072 | Carter | P | 1 |
| 047 | Partie de l'induit | P | 1 |
| 078 | Induit | P | 1 |
Total des pièces notice n°021.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 006 |
| Total pièces | 006 |
| Pas de vis | 001 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 018 |
| Pièces plastiques | 054 |
| Total pièces | 073 |
Total des vis de la maquette.
| Vis | 018 |
Liste des pièces n°022.
| 355 | Carter | P | 1 |
Total des pièces notice n°022.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 001 |
| Total pièces | 001 |
| Vis 5mm | 002 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 018 |
| Pièces plastiques | 055 |
| Total pièces | 074 |
Total des vis de la maquette.
| Vis | 024 |
Liste des pièces n°023.
| 182 | Collier de fixation de la dynamo | P | 1 |
| 157 | Tige écrou de serrage | P | 1 |
| 042 | Partie de la poulie 1 | P | 1 |
| 043 | Partie de la poulie 2 | P | 1 |
| 000 | Courroie | P | 1 |
Total des pièces notice n°023.
| Décalcomanie | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 005 |
| Total pièces | 005 |
| Vis 5mm | 001 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 018 |
| Pièces plastiques | 060 |
| Total pièces | 079 |
Total des vis de la maquette.
| Vis | 0215/td> |
Liste des pièces n°024.
| 35' | Carter côte dynamo | P | 4 |
Total des pièces notice n°024.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 001 |
| Total pièces | 001 |
| Vis 10mm | 001 |
| Vis 4mm | 002 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 018 |
| Pièces plastiques | 061 |
| Total pièces | 080 |
Total des vis de la maquette.
| Vis | 028 |
