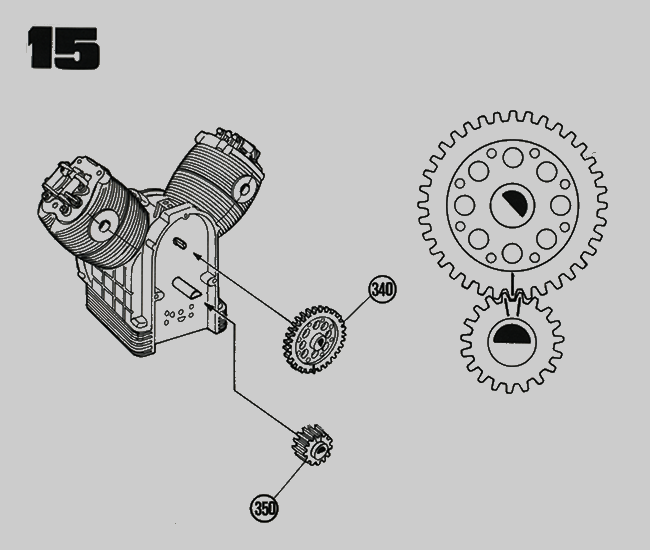

Notice de montage : N°015.
Moto Guzzi 850 California
Montage des engrenages sur le vilebrequin et l’arbre à came.
- Montage des engrenages suivant les repères

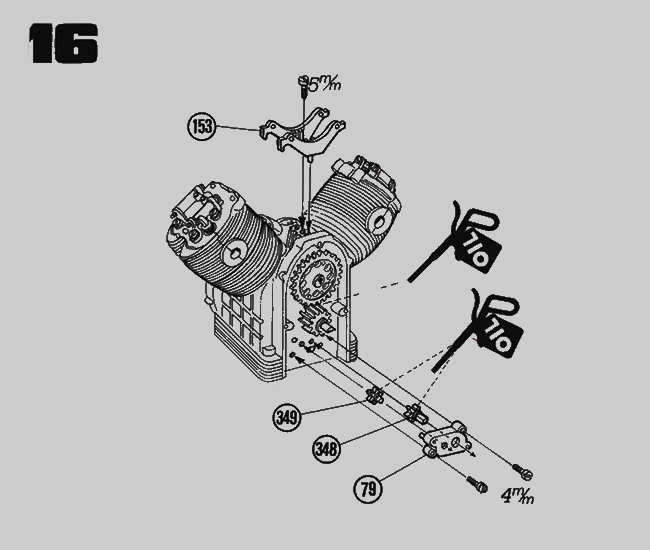

Notice de montage : N°016.
Moto Guzzi 850 California
Montage des supports de la dynamo et de la pompe à huile.
- Montage des supports n°153 de dynamo sur le bloc moteur
- Insérer l'engrenage de la pompe à huile n°348 et 349 sur le bloc
- Montage du capot de la pompe à huile sur le bloc moteur

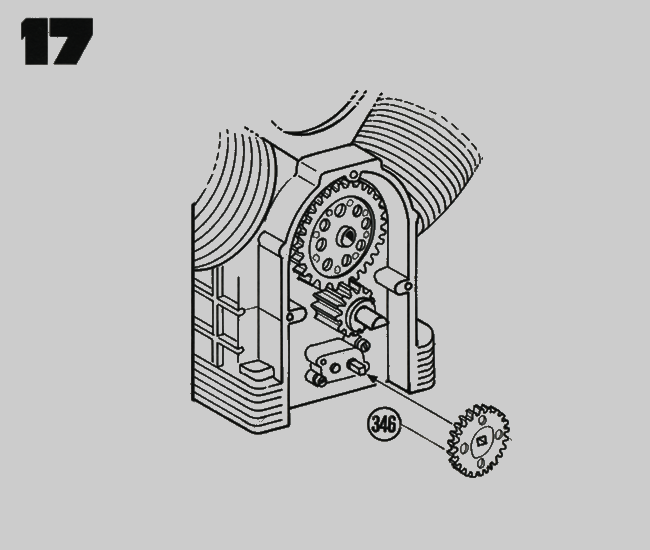

Notice de montage : N°017.
Moto Guzzi 850 California
Montage de l'engrenage de la pompe a huile.
- Insérer l'engranage n°346 sur l'axe n°348 de la pompe huile

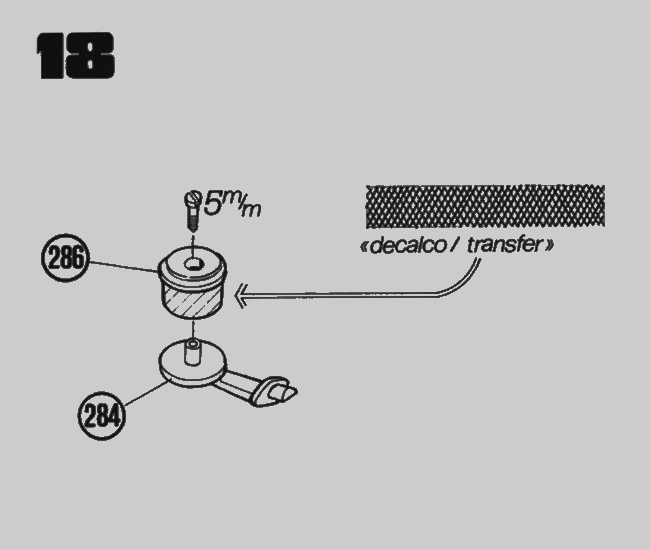

Notice de montage : N°018.
Moto Guzzi 850 California
Assemblage du filtre à huile.
- Montage du corp n°286 du filetre sur le support n°24é

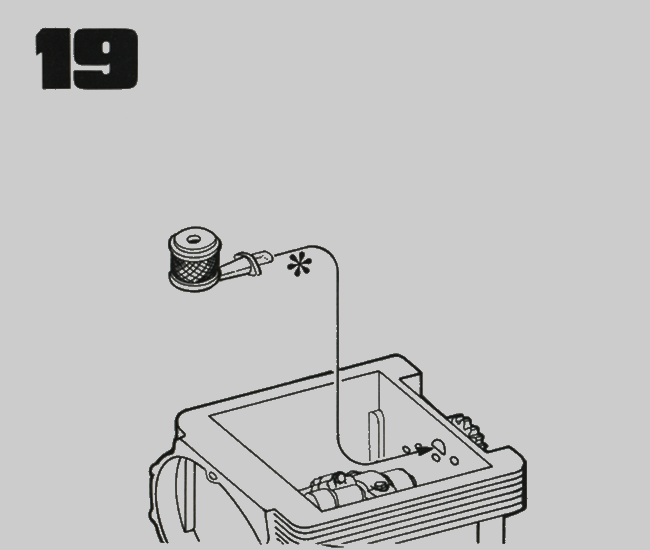

Notice de montage : N°019
Moto Guzzi 850 California
Montage du filtre à huile sur le carter.
Liste des pièces n°015.
| 340 | Engranage arbre à came | P | 1 |
| 350 | Engrenage vilbrequin | P | 1 |
Total des pièces notice n°015
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 002 |
| Total pièces | 002 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 018 |
| Pièces plastiques | 035 |
| Total pièces | 053 |
Total des vis de la maquette.
| Vis | 016 |
Liste des pièces n°016.
| 079 | Capot de la pompe à huile | P | 1 |
| 153 | Support de la dynamo | P | 1 |
| 348 | Engrenage de la pompe à huile | P | 1 |
| 349 | Engrenage de la pompe à huile | P | 1 |
Total des pièces notice n°016.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 004 |
| Total pièces | 004 |
| Vis 4,0 mm D-1,3 mm | 001 |
| Vis 5,0 mm D-1,3 mm | 001 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 018 |
| Pièces plastiques | 039 |
| Total pièces | 057 |
Total des vis de la maquette.
| Vis | 019 |
Liste des pièces n°017.
| 346 | Engrenage de la pompe à huile | P | 1 |
Total des pièces notice n°017.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 001 |
| Total pièces | 001 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 018 |
| Pièces plastiques | 040 |
| Total pièces | 058 |
Total des vis de la maquette.
| Vis | 019 |
Liste des pièces n°018.
| 284 | Support du filtre à huile | P | 1 |
| 286 | Corp du filtre à huile | P | 1 |
| 284 | Décalcomanie du filtre à huile | D | 1 |
Total des pièces notice n°018.
| Décalcomanie | 001 |
| Pièces métalliques | 000 |
| Pièces plastiques | 002 |
| Total pièces | 003 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 018 |
| Pièces plastiques | 042 |
| Total pièces | 061 |
Total des vis de la maquette.
| Vis | 012 |
Liste des pièces n°014.
| 000 | Tiges de culbuteur | M | 4 |
| 274 | Culbuteur | P | 2 |
| 278 | Culbuteur | P | 2 |
Total des pièces notice n°014.
| Autocollants | 000 |
| Pièces métalliques | 004 |
| Pièces plastiques | 004 |
| Total pièces | 008 |
| Vis 10,0 mm D-1,3 mm | 004 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Pièces métalliques | 018 |
| Pièces plastiques | 042 |
| Total pièces | 061 |
Total des vis de la maquette.
| Vis | 012 |
