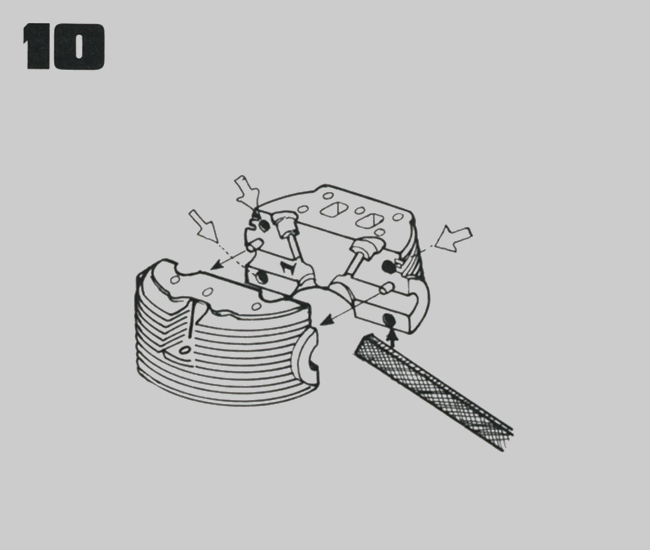

Notice de montage : N°010
Moto Guzzi 850 California
Assemblage des demi-culasses droite et gauche.
- Coller les demi-culasses.
- Attention au repère sur le demi-culasse R1 avec R1

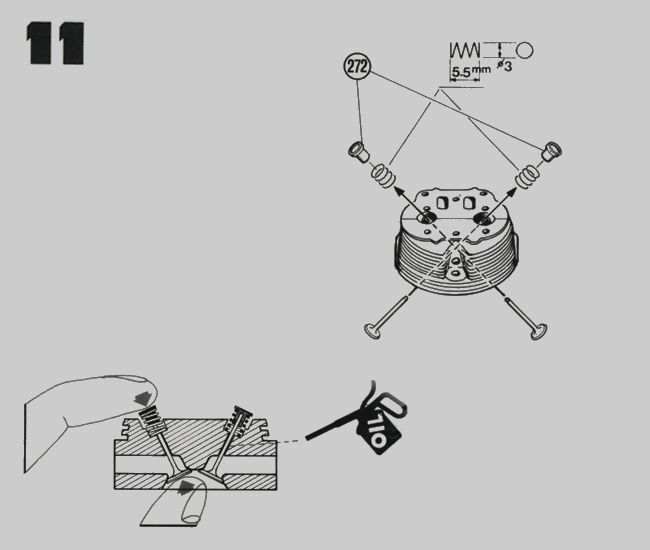

Notice de montage : N°011
Moto Guzzi 850 California
Montage des soupapes sur la culasse droit et gauche.
- Position les soupapes sur la culasse
- Insérer le ressort de rappeler
- Montée le clip n°272 de butée sur la soupape

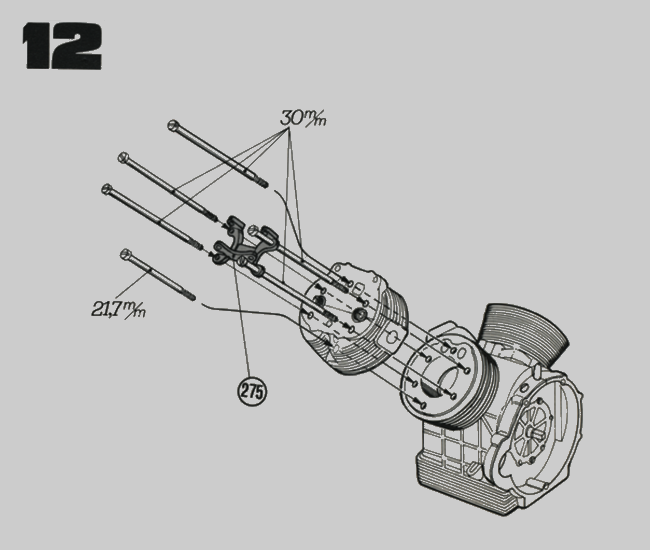

Notice de montage : N°012
Moto Guzzi 850 California
Montage du support culbuteur sur la culasse et fixation sur le bloc moteur gauche.
- Insérer les 4 vis de fixation culbuteur au bloc moteur

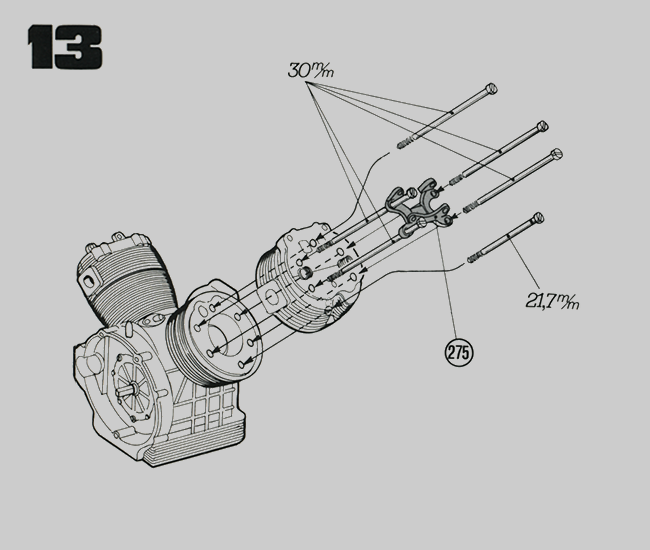

Notice de montage : N°013
Moto Guzzi 850 California
Montage du support culbuteur sur la culasse et fixation sur le bloc moteur droit.
- Insérer les 4 vis de fixation culbuteur au bloc moteur

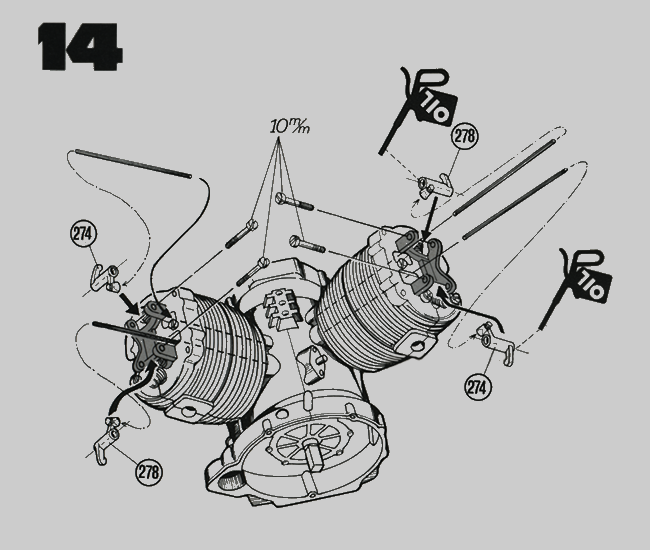

Notice de montage : N°014
Moto Guzzi 850 California
Montage des tiges et des culbuteurs.
- Insérer les tigeq de culbuteur
- Montage des culbuteurs sur les culasses droite et gauche
Liste des pièces n°010.
| 001 | Demi-culasse droit 1 | P | 1 |
| 001 | Demi-culasse Droit 1 | P | 1 |
| 001 | Demi-culasse gauche 2 | P | 1 |
| 001 | Demi-culasse gauche 2 | P | 1 |
Total des pièces notice n°010
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 004 |
| Total pièces | 004 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 006 |
| Pièces plastiques | 023 |
| Total pièces | 029 |
Total des vis de la maquette.
| Vis | 004 |
Liste des pièces n°011.
| 272 | Clip de butée de la soupape | P | 4 |
| Soupape | M | 4 | |
| Ressort 5,5 mm D 3,0 mm | M | 4 |
Total des pièces notice n°011.
| Autocollants | 000 |
| Pièces métalliques | 008 |
| Pièces plastiques | 004 |
| Total pièces | 012 |
| Pas de vis | 000 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 014 |
| Pièces plastiques | 027 |
| Total pièces | 041 |
Total des vis de la maquette.
| Vis | 004 |
Liste des pièces n°012.
| 275 | Support culbuteur gauche | P | 1 |
Total des pièces notice n°012.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 001 |
| Total pièces | 001 |
| Vis 21,7 mm D-3,0 mm | 004 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 014 |
| Pièces plastiques | 028 |
| Total pièces | 042 |
Total des vis de la maquette.
| Vis | 008 |
Liste des pièces n°013.
| 275 | Support culbuteur droit | P | 1 |
Total des pièces notice n°013.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 001 |
| Total pièces | 001 |
| Vis 21,7 mm D-3,0 mm | 004 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 014 |
| Pièces plastiques | 029 |
| Total pièces | 043 |
Total des vis de la maquette.
| Vis | 012 |
Liste des pièces n°014.
| 000 | Tiges de culbuteur | M | 4 |
| 274 | Culbuteur | P | 2 |
| 278 | Culbuteur | P | 2 |
Total des pièces notice n°014.
| Autocollants | 000 |
| Pièces métalliques | 004 |
| Pièces plastiques | 004 |
| Total pièces | 008 |
| Vis 10,0 mm D-1,3 mm | 004 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 018 |
| Pièces plastiques | 033 |
| Total pièces | 051 |
Total des vis de la maquette.
| Vis | 016 |
