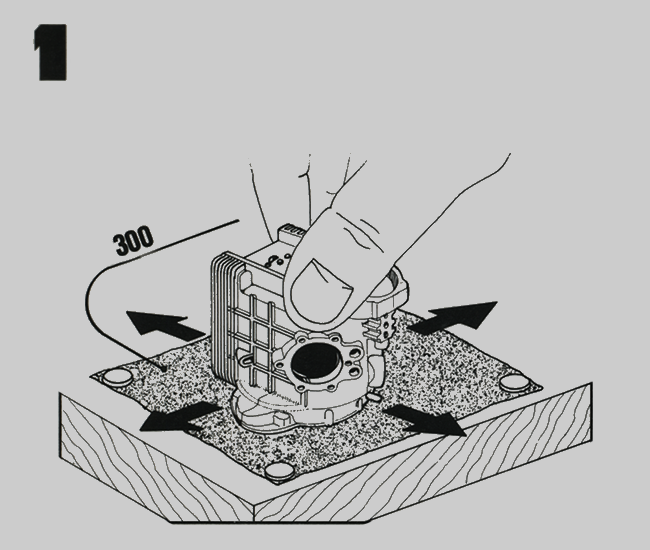

Notice de montage : N°001
Moto Guzzi 850 California
Ajustement et rectification des surfaces.
- Abrasif de 300

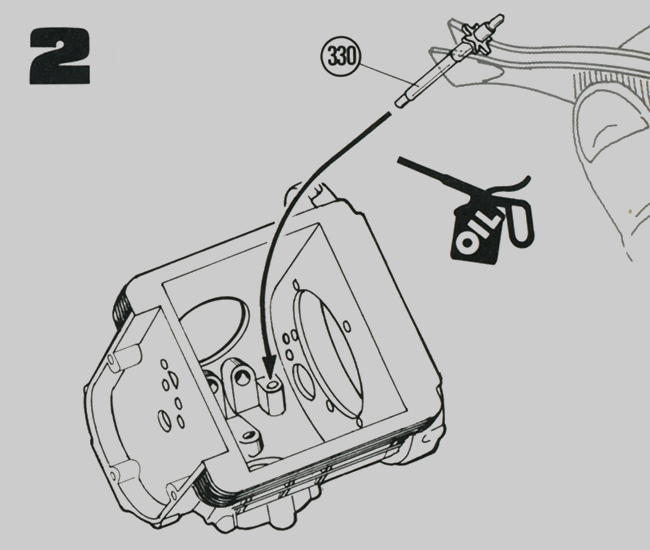

Notice de montage : N°002
Moto Guzzi 850 California
Montage de l'engrenage d’allumage .
- Montage de l’engrenage n°330 sur le bloc moteur
- Ne pas coller

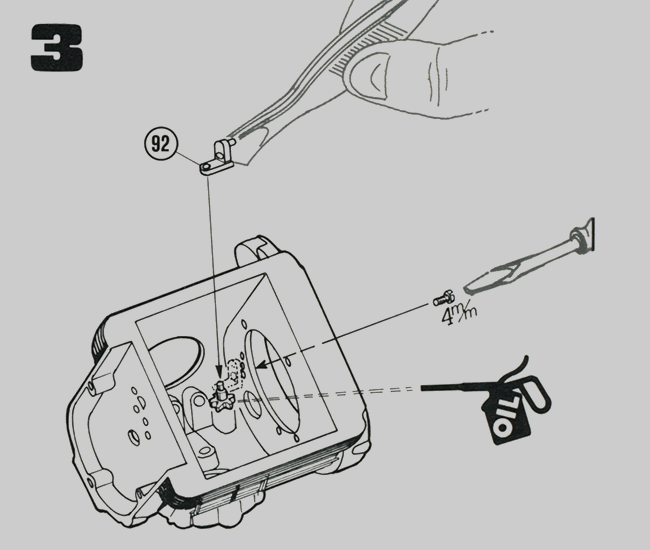

Notice de montage : N°003
Moto Guzzi 850 California
Montage de la patte de fixation de l’engrenage .
- Fixation de la patte de l'engrenage n°92 avec une vis de 4 mm

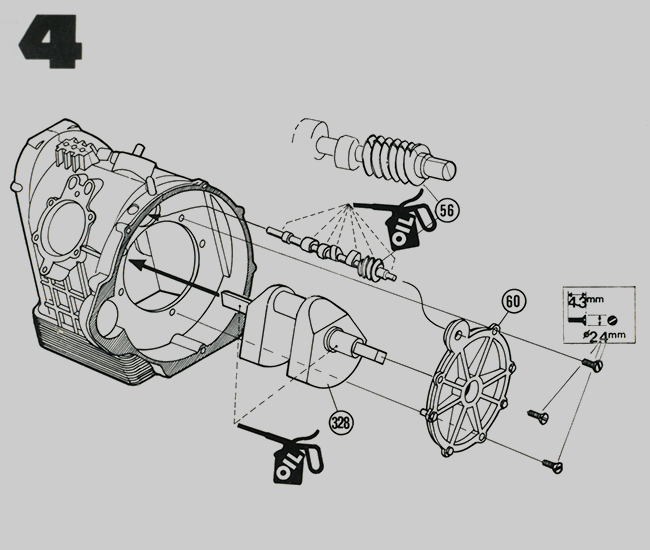

Notice de montage : N°004 - 1
Moto Guzzi 850 California
Montage du vilebrequin et de l’arbre à came dans le bloc moteur .
- Position le vilebrequin n°328, dans le bloc moteur
- Position l’arbre à came n°56
- Fixe le couvercle du carter n°60, moteur avec 3 vis de 4,3 mm

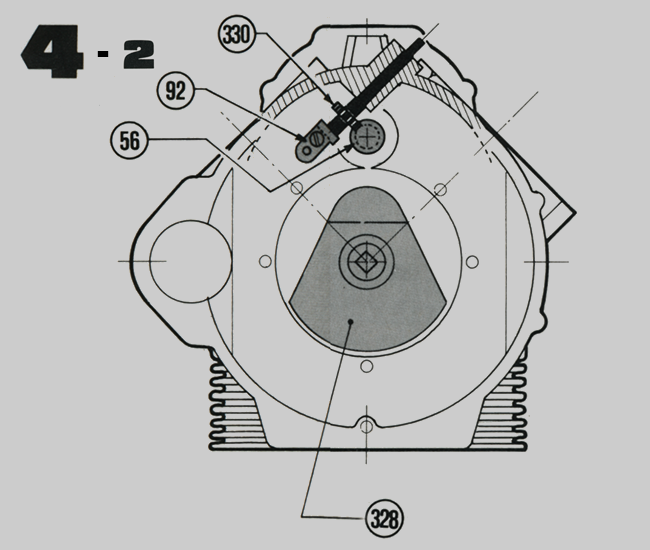

Notice de montage : N°004 - 2
Moto Guzzi 850 California
Montage du vilebrequin et de l’arbre à came dans le bloc moteur .
- Position le vilebrequin n°328, dans le bloc moteur
- Position l’arbre à came n°56
- Fixe le couvercle du carter n°60, moteur avec 3 vis de 4,3 mm
Liste des pièces n°001.
| Pas de pièces |
Total des pièces notice n°001.
| Pas de pièces | 000 |
Total des pièces de la maquette.
| Pas de pièces | 000 |
Liste des pièces n°002.
| 330 | Engrenage de l'allumage | P | 1 |
Total des pièces notice n°002.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 001 |
| Total pièces | 001 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 001 |
| Total pièces | 001 |
Total des vis de la maquette.
| Pas de vis | 000 |
Liste des pièces n°003.
| 092 | Patte de fixation de l'engrenage | P | 1 |
Total des pièces notice n°003.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 001 |
| Total pièces | 001 |
| Vis de 4,0 mm | 001 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 002 |
| Total pièces | 002 |
Total des vis de la maquette.
| Vis | 001 |
Liste des pièces n°004 - 1.
| 056 | Arbre à camer | P | 1 |
| 060 | Carter moteur | P | 1 |
| 328 | Vilebrequin | P | 1 |
Total des pièces notice n°004 - 1.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 003 |
| Total pièces | 003 |
| Vis de 4,3 mm | 003 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 005 |
| Total pièces | 005 |
Total des vis de la maquette.
| Vis | 004 |
Liste des pièces n°004 - 2.
| Pas de pièces |
Total des pièces notice n°004 - 2.
| Pas de pièces | 000 |
Total des pièces de la maquette.
| Pas de pièces | 000 |
