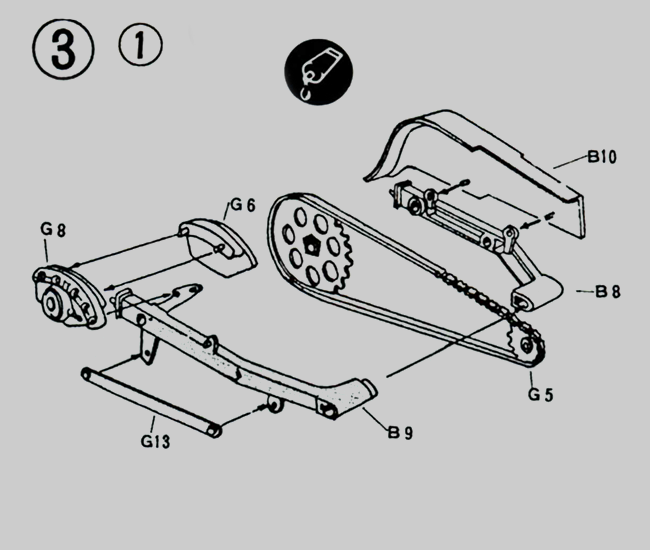

Notice de montage Electra Glide II : N°3 - 1
Electra Glide 1/10
Assemblage de la fourche arrière.
- Coller les demi-bas de fourche arrière B9 avec B8
- Coller le carter de protection de la chaine B10
- Coller la barre G13 sur le bras B9 de la fourche arrière
- Coller les deux demi-flasques G6 et G8 du frein sur le bras B9 de la fourche arrière

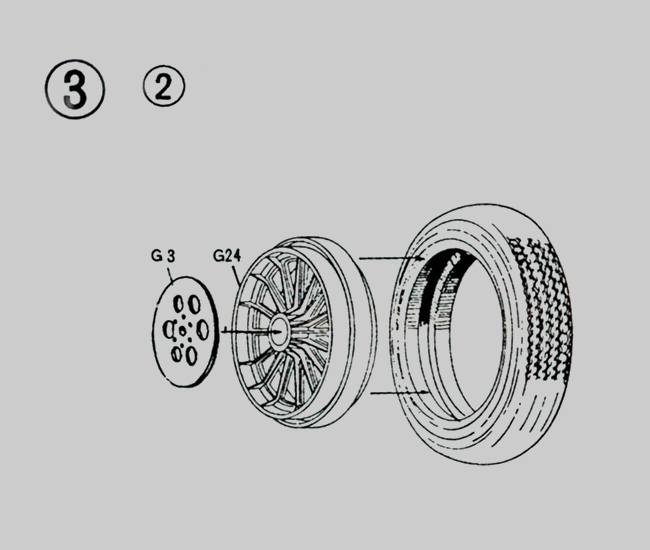

Notice de montage Electra Glide II : N°3 - 2
Electra Glide 1/10
Assemblage de la roue arrière .
- Coller le disque de frein G3 sur la jante G24 arrière
- Montage du pneu sur la jante arrière

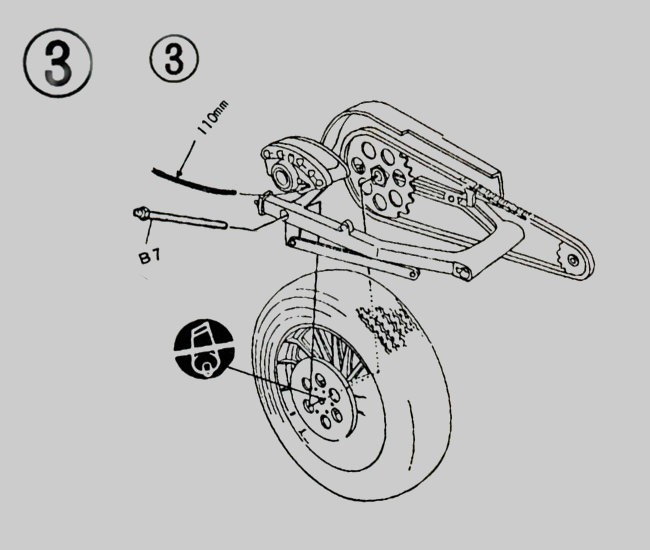

Notice de montage Electra Glide II : N°3 - 3
Electra Glide 1/10
Montage de la roue sur la fourche arrière .
- Montage de l’axe B7 de roue sur la fourche arrière
- Ne pas coller l'axe

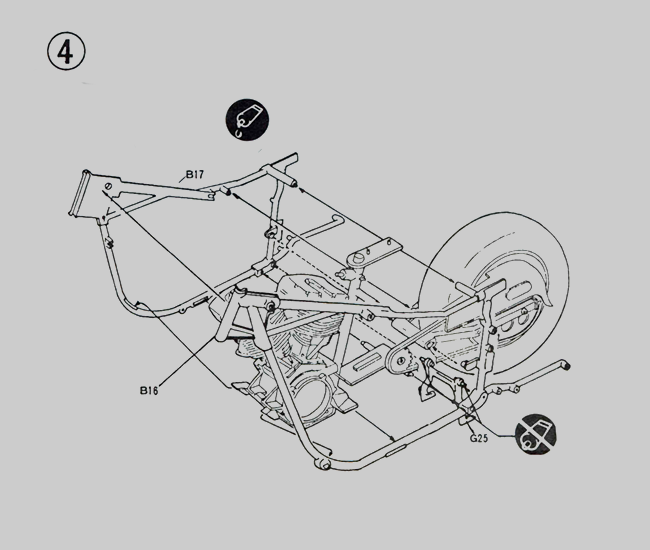

Notice de montage Electra Glide II : N°4
Electra Glide 1/10
Assemblage du cadre, moteur et fourche arrière.

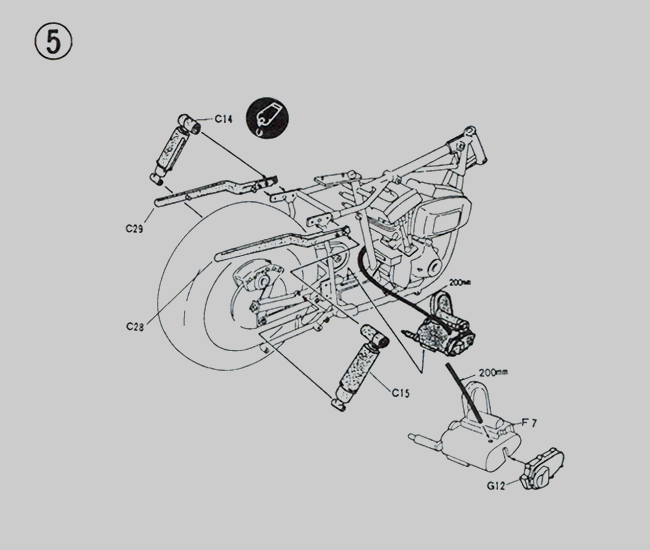

Notice de montage Electra Glide II : N°5
Electra Glide 1/10
Montage des suspensions arrière, et d’une partie du moteur
- Coller la partie du cadre B3 avec les plaque support moteur B14 et B15
Liste des pièces n°3 - 1.
| B008 | Demi-bas de la fourche arrière | P | 1 |
| B009 | Demi-bas de la fourche arrière | P | 1 |
| B010 | Carter de protection de la chaine | P | 1 |
| G005 | Ensemble chaine et pignon | P | 1 |
| G006 | Demi-flasques du frein arrière | P | 1 |
| G008 | Demi-flasques du frein arrière | P | 1 |
| G013 | Barre de fixation arrière | P | 1 |
Total des pièces notice n°3 - 1.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 007 |
| Total pièces | 007 |
Total des pièces de la maquette.
| Autocollants | 002 |
| Pièces métalliques | 000 |
| Pièces plastiques | 027 |
| Total pièces | 029 |
Liste des pièces n°3 - 2.
| G003 | Disque du frein arrière | P | 1 |
| G024 | Jante arrière | P | 1 |
| F000 | Pneu | P | 1 |
Total des pièces notice n°3 - 2.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 003 |
| Total pièces | 003 |
Total des pièces de la maquette.
| Autocollants | 002 |
| Pièces métalliques | 000 |
| Pièces plastiques | 030 |
| Total pièces | 032 |
Liste des pièces n°3 - 3.
| E001 | Durite de frein arrière | P | 1 |
| G001 | Axe de roue arrière | P | 1 |
Total des pièces notice n°3 - 3.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 002 |
| Total pièces | 002 |
Total des pièces de la maquette.
| Autocollants | 002 |
| Pièces métalliques | 000 |
| Pièces plastiques | 032 |
| Total pièces | 034 |
Liste des pièces n°4 .
| G016 | Demi-cadre | P | 1 |
| G017 | Demi-cadre | P | 1 |
| G025 | P | 1 |
Total des pièces notice n°4.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 003 |
| Total pièces | 003 |
Total des pièces de la maquette.
| Autocollants | 002 |
| Pièces métalliques | 000 |
| Pièces plastiques | 035 |
| Total pièces | 037 |
Liste des pièces n°5.
| C014 | suspensions arrière | P | 1 |
| C015 | suspensions arrière | P | 1 |
| C028 | Support suspensions arrière | P | 1 |
| C029 | Support suspensions arrière | P | 1 |
| F007 | Démarreur | P | 1 |
| G012 | Carter du démarreur | P | 1 |
Total des pièces notice n°5.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 006 |
| Total pièces | 006 |
Total des pièces de la maquette.
| Autocollants | 002 |
| Pièces métalliques | 000 |
| Pièces plastiques | 041 |
| Total pièces | 043 |
