Notice de montage Electra Glide II : N°1 - 1
Electra Glide 1/10

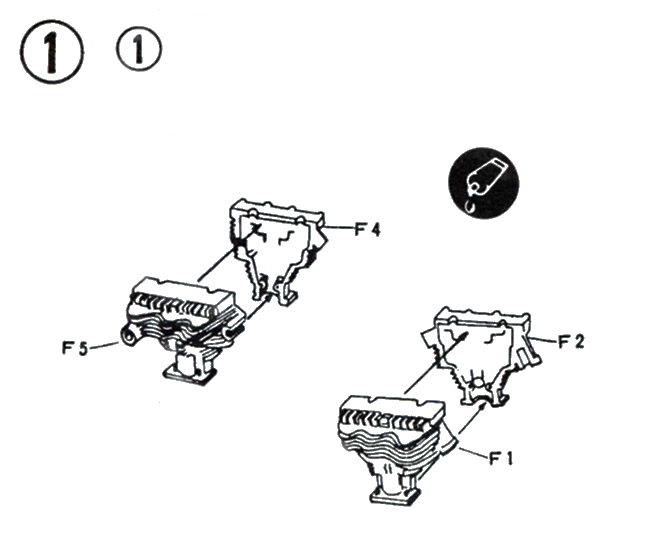

Assemblage moteur 1 - 1.
- Coller l'élément les demi-cylindres F1 avec F2 et F4 avec F5
Notice de montage Electra Glide II : N°1 - 2
Electra Glide 1/10

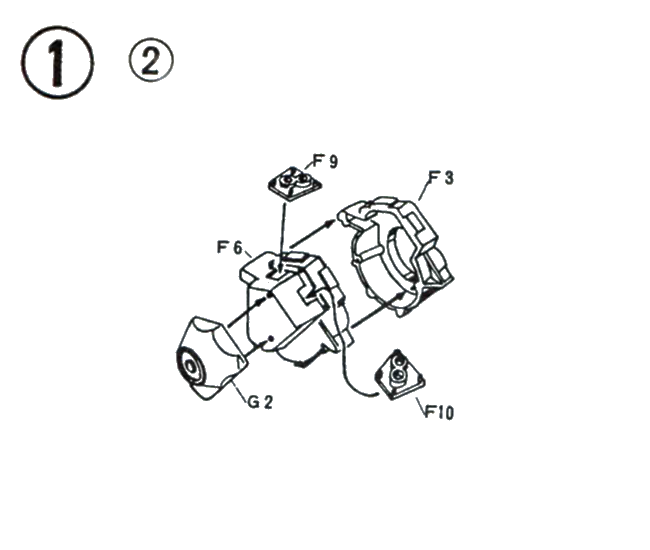

Assemblage moteur 1- 2.
- Coller les deux partie du carter F3 avec F6
- Coller les parties F9, F10 et G2 sur le carter F3, F6
Notice de montage Electra Glide II : N°1 - 3
Electra Glide 1/10
Assemblage moteur 1- 3.
- Coller G1 x 2
- Coller E1 x 4
Notice de montage Electra Glide II : N°1 - 4
Electra Glide 1/10

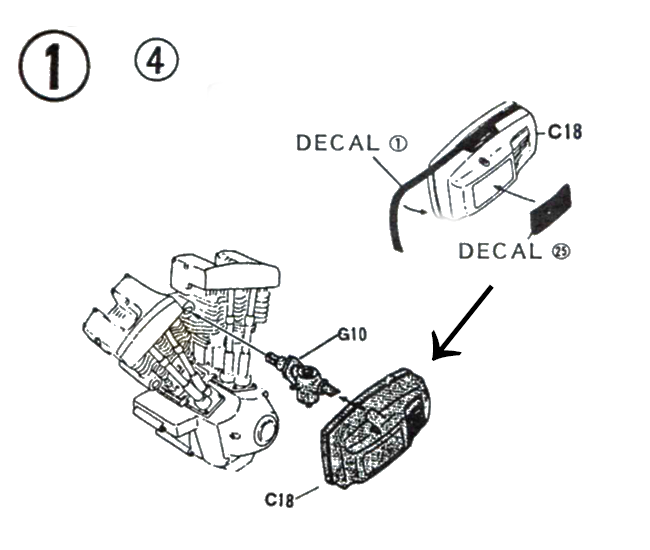

Montage du carburateur et du filt à air sur le moteur 1- 4.
- Coller G10 et G18
- Dispose le décalcomanie n°25 sur la pièces C18
- Dispose le décalcomanie n°1 sur la pièces C18
Notice de montage Electra Glide II : N°2
Electra Glide 1/10

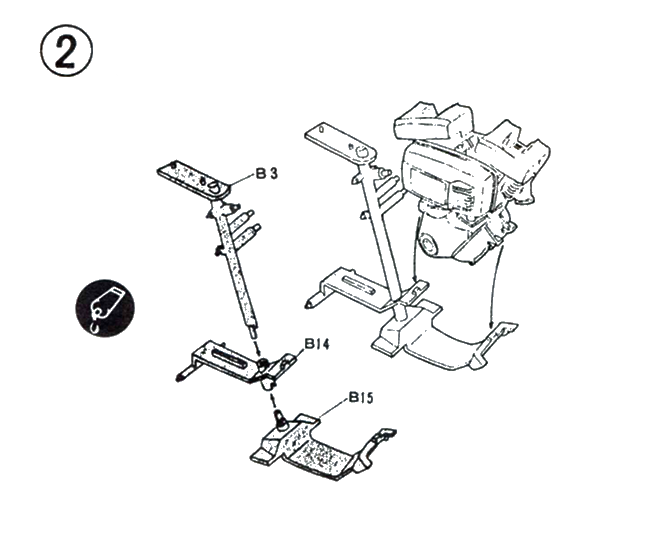

Assemblage partie du cadre centrale
- Coller la partie du cadre B3 avec les plaque support moteur B14 et B15
Liste des pièces n°1 - 1.
| F001 | Demi-cylindre avant droit | P | 1 |
| F002 | Demi-cylindre avant gauche | P | 1 |
| F004 | Demi-cylindre arrière droite | P | 1 |
| F005 | Demi-cylindre arrière gauche | P | 1 |
Total des pièces notice n°1 - 1.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 004 |
| Total pièces | 004 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 004 |
| Total pièces | 004 |
Liste des pièces n°1 - 2.
| F003 | Demi-carter moteur arrière | P | 1 |
| F006 | Demi-carter moteur avant | P | 1 |
| F009 | Plaque support des tubules des tiges culbuteurs | P | 1 |
| F010 | Plaque support des tubules des tiges culbuteurs | P | 1 |
| G002 | Carter | P | 1 |
Total des pièces notice n°1 - 2.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 005 |
| Total pièces | 005 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 009 |
| Total pièces | 009 |
Liste des pièces n°1 - 3.
| E001 | Tubule cache des tiges culbuteurs | P | 4 |
| G001 | Carter cache culbuteur | P | 2 |
Total des pièces notice n°1 - 3.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 006 |
| Total pièces | 006 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 015 |
| Total pièces | 015 |
Liste des pièces n°1 - 4.
| G010 | Carburateur | P | 1 |
| G018 | Carter filtre à air | P | 1 |
| 001 | Autocollants | A | 1 |
| 025 | Autocollants | A | 1 |
Total des pièces notice n°1 - 4.
| Autocollants | 002 |
| Pièces métalliques | 000 |
| Pièces plastiques | 002 |
| Total pièces | 004 |
Total des pièces de la maquette.
| Autocollants | 002 |
| Pièces métalliques | 000 |
| Pièces plastiques | 017 |
| Total pièces | 019 |
Liste des pièces n°2.
| B003 | Partie du cadre centrale | P | 1 |
| B014 | Plaque support moteur | P | 1 |
| B015 | Plaque support mpteur | P | 1 |
Total des pièces notice n°2.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 003 |
| Total pièces | 003 |
Total des pièces de la maquette.
| Autocollants | 002 |
| Pièces métalliques | 000 |
| Pièces plastiques | 020 |
| Total pièces | 022 |
