Notice de montage : N°11
BMW R100 Gendarmerie

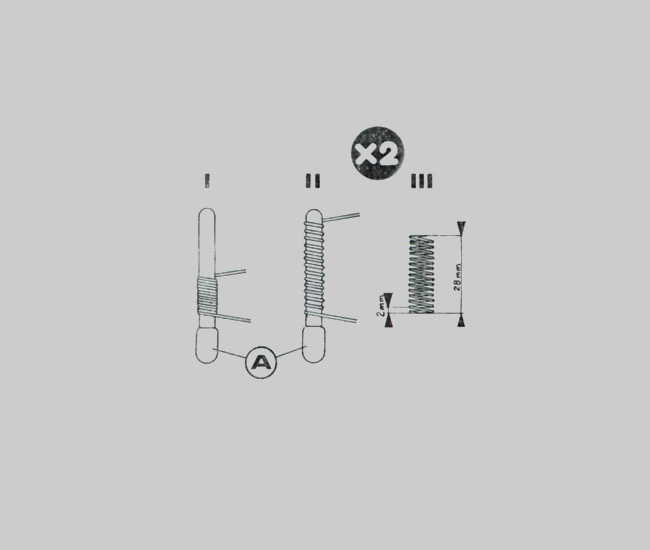

Réalisation des ressorts de suspensions arrière.
Couper en deux la longueurs égales du fils métalliques. Enrouler un des fils sur axe 185, faires 10 spires, l'étirer à 2 fois sa longueur et le recomprimer de façon à obtenir une longueur totale de 14 mm .
Notice de montage : N°12
BMW R100 Gendarmerie

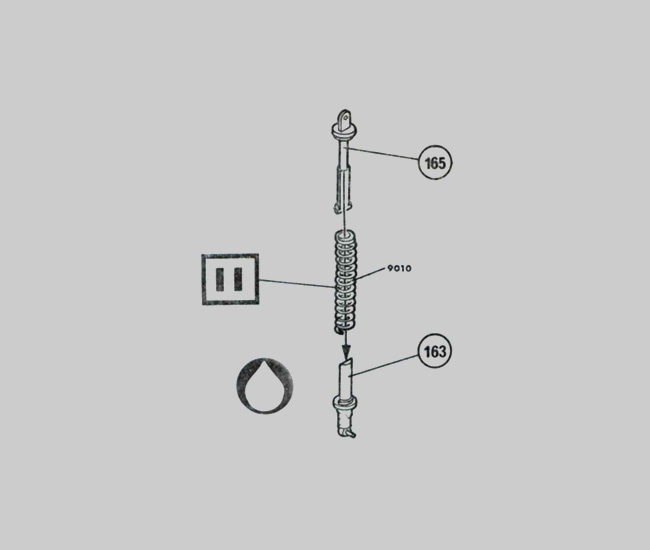

Assemblage de la suspension arrière droite
Notice de montage : N°13
BMW R100 Gendarmerie

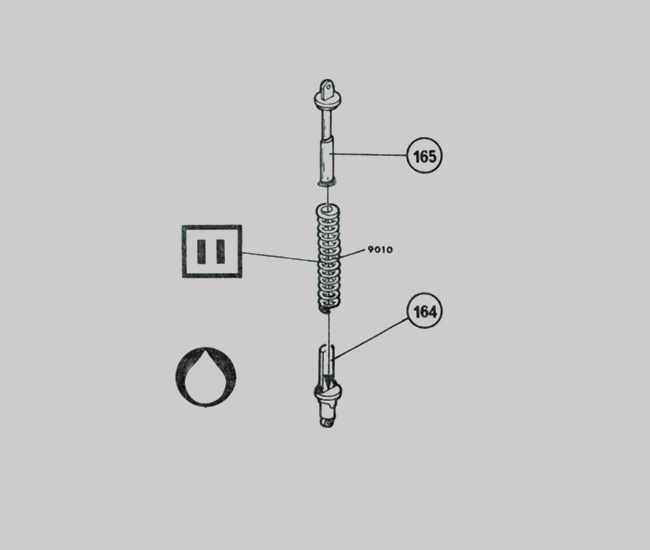

Assemblage de la suspension arrière gauche
Notice de montage : N°14
BMW R100 Gendarmerie

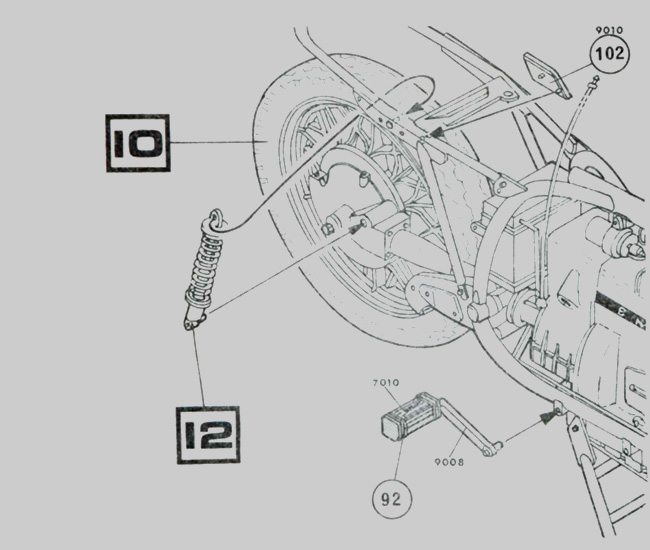

Montage de la suspension arrière droite sur le cadre, de l’étrier extérieur de suspension et du repose pieds.
Notice de montage : N°15
BMW R100 Gendarmerie

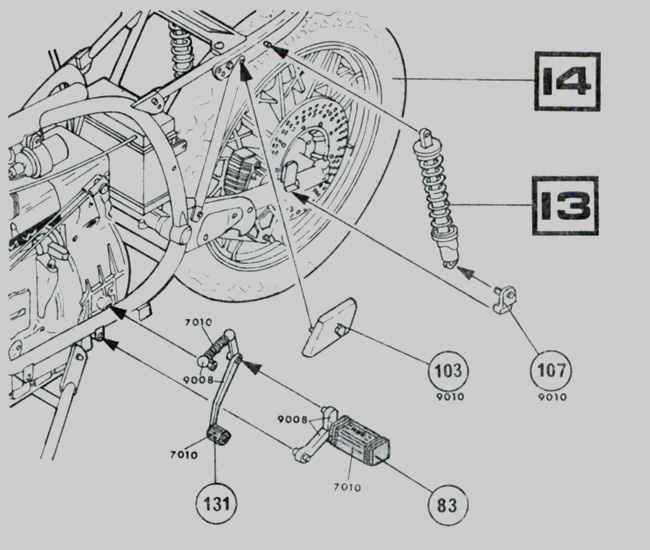

Montage de la suspension arrière gauche sur le cadre, de l’étrier extérieur de suspension, du repose pieds et de la pédale de démarrage (Kick stater).
Liste des pièces n°11.
| 000 | Fil métallique pour ressort de suspension arrière | M | 2 |
Total des pièces notice n°11.
| Autocollants | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 000 |
| Total pièces | 002 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 045 |
| Total pièces | 047 |
Liste des pièces n°12.
| 163 | Partie du corps de suspension 1 | P | 1 |
| 165 | Partie du corps de suspension 2 | P | 1 |
Total des pièces notice n°12.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 002 |
| Total pièces | 002 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 47 |
| Total pièces | 049 |
Liste des pièces n°13.
| 164 | Partie du corps de suspension 1 | P | 1 |
| 165 | Partie du corps de suspension 2 | P | 1 |
Total des pièces notice n°13.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 002 |
| Total pièces | 002 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 050 |
| Total pièces | 052 |
Liste des pièces n°14.
| 092 | Repose pied | P | 1 |
| 102 | Axe de roue arrière | P | 1 |
Total des pièces notice n°14.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 002 |
| Total pièces | 002 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 051 |
| Total pièces | 053 |
Liste des pièces n°15.
| 083 | Étirer d’amortisseur gauche | P | 1 |
| 103 | Étirer d’amortisseur gauche haut | P | 1 |
| 107 | Étirer d’amortisseur gauche bas | P | 1 |
| 131 | Levier de vitesses | P | 1 |
Total des pièces notice n°15.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 004 |
| Total pièces | 004 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 054 |
| Total pièces | 056 |
